Les boites de dérivation ( Bd ).
Les Bd sont identifiées par une lettre majuscule A, B, C etc.

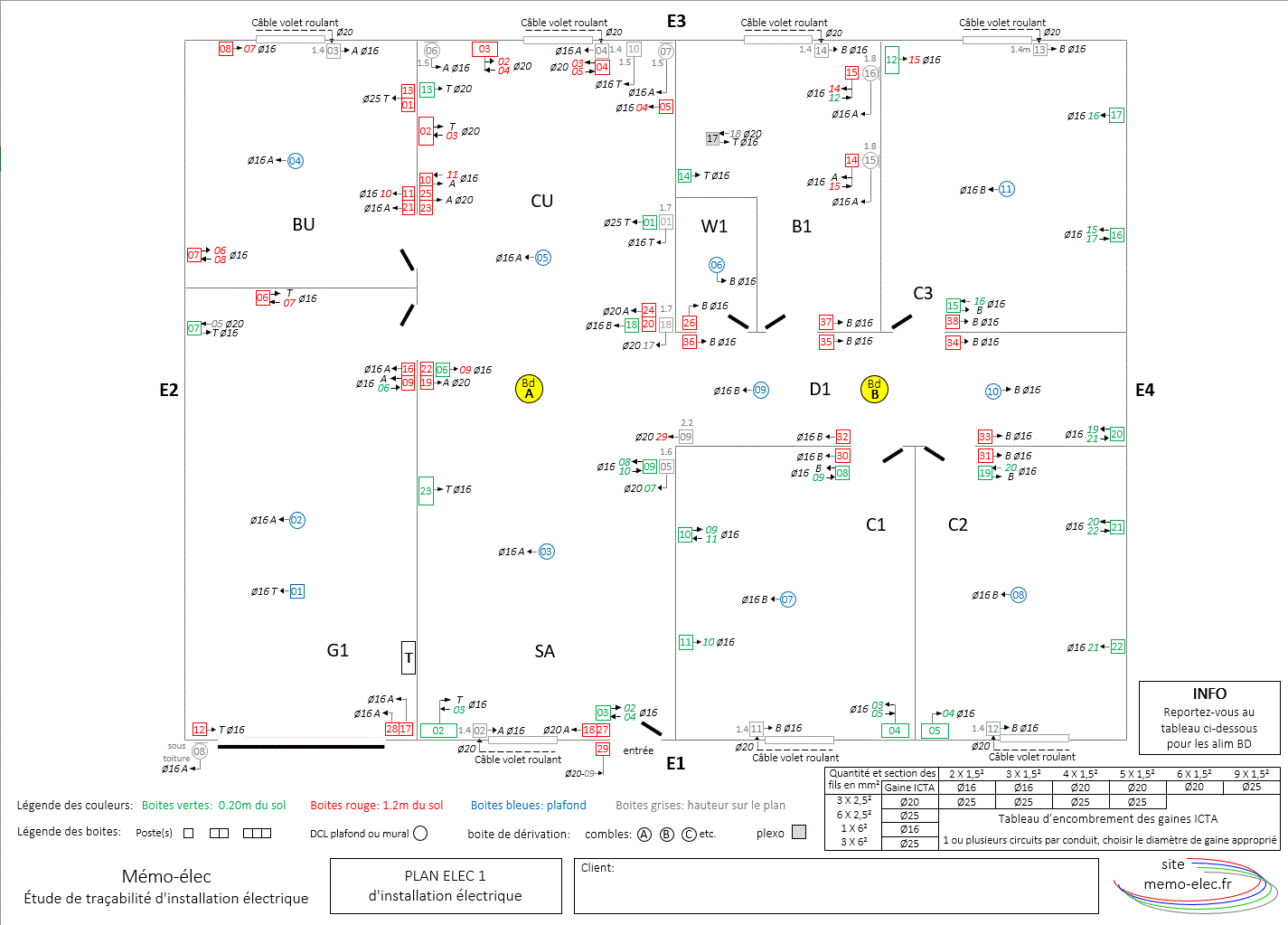

Bd A et Bd B
Boites de dérivation de combles
Les alimentations Bd.
L'identifiant d'une alim Bd commence par le numéro du disjoncteur suivi de la lettre de la Bd
en question et la lettre de la liaison: T ( Tableau des protections ) ou une autre Bd, A, B , C etc.

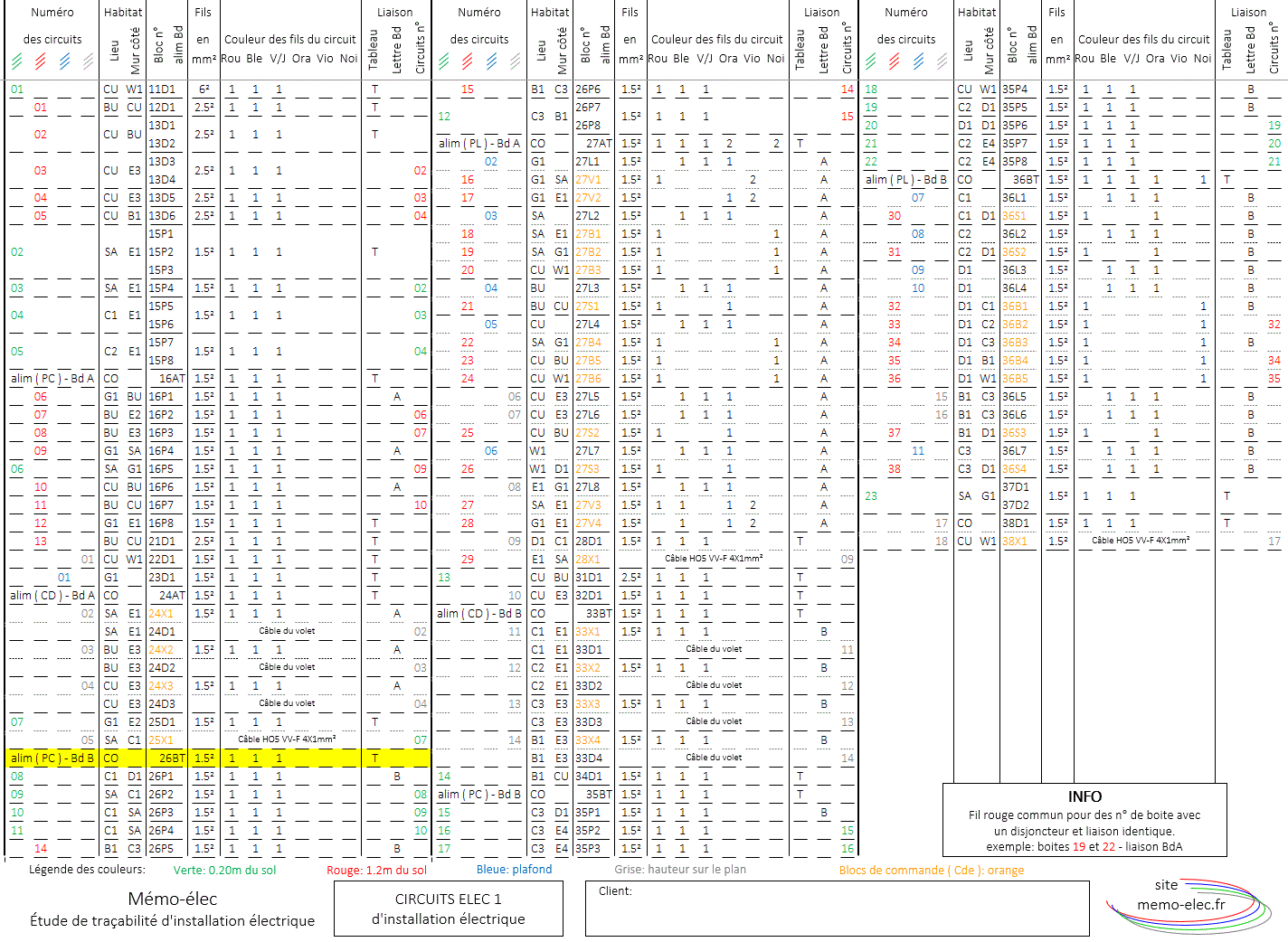

Alim Bd 26BT
Disjoncteur 26
Liaison entre les 2 lettres
B ( Bd B ) et T ( Tableau des protection )

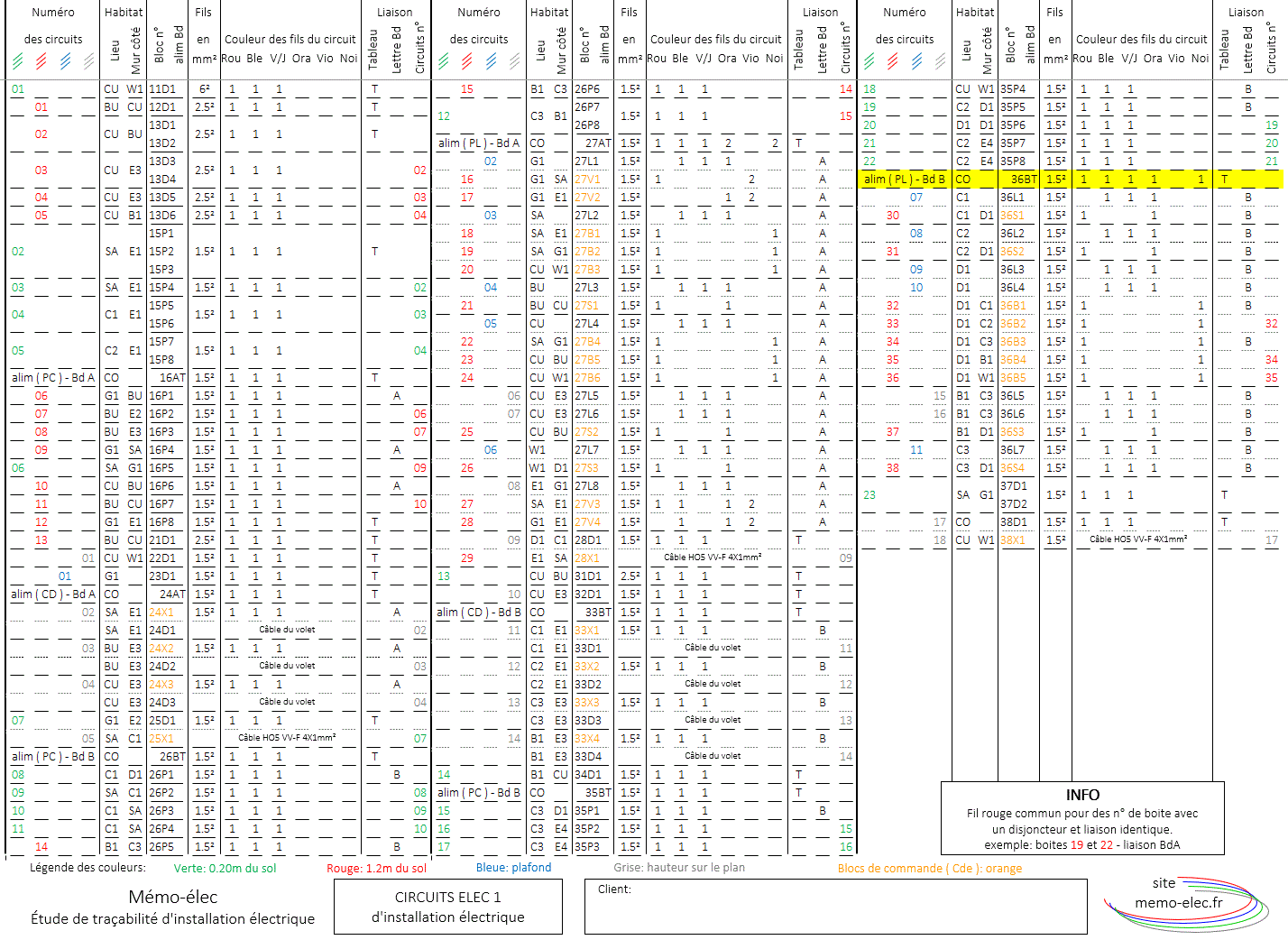

Alim Bd 36BT
Disjoncteur 36
Liaison entre les 2 lettres
B ( Bd B ) et T ( Tableau des protection )

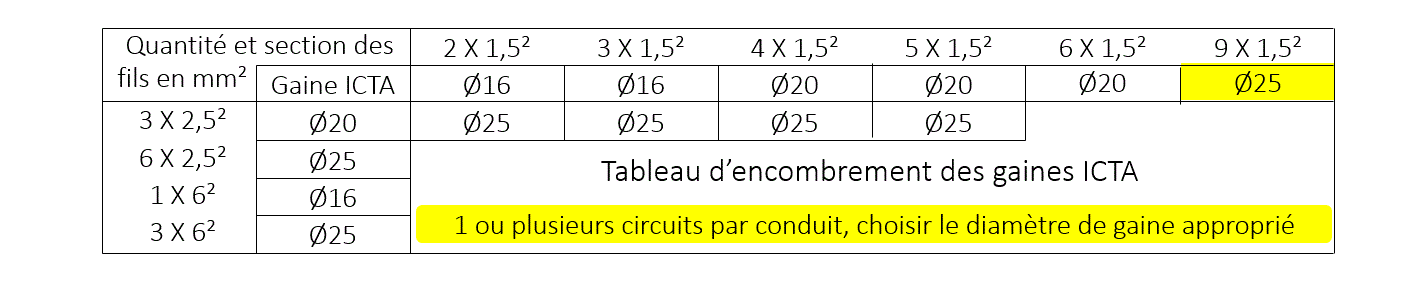

Suivant le(s) circuit(s), utiliser le Tableau ci-dessous.
Exemple des circuits:
26BT ( 1 fil rouge - 1 fil bleu -1 fil vert jaune ).
36BT (1 fil rouge - 1 fil bleu -1 fil vert jaune - 1 fil orange - 1 fil noir ).
Donc: 7 fils de section 1.5mm² dans une gaine ICTA de diamètre 25mm.
Les jonctions dans les Bd
