LECTURE DES CIRCUITS

Couleur - Verte: 0.20m du sol - Rouge: 1.20m du sol - Bleue: plafond - Grise: hauteur sur plan

clic sur image

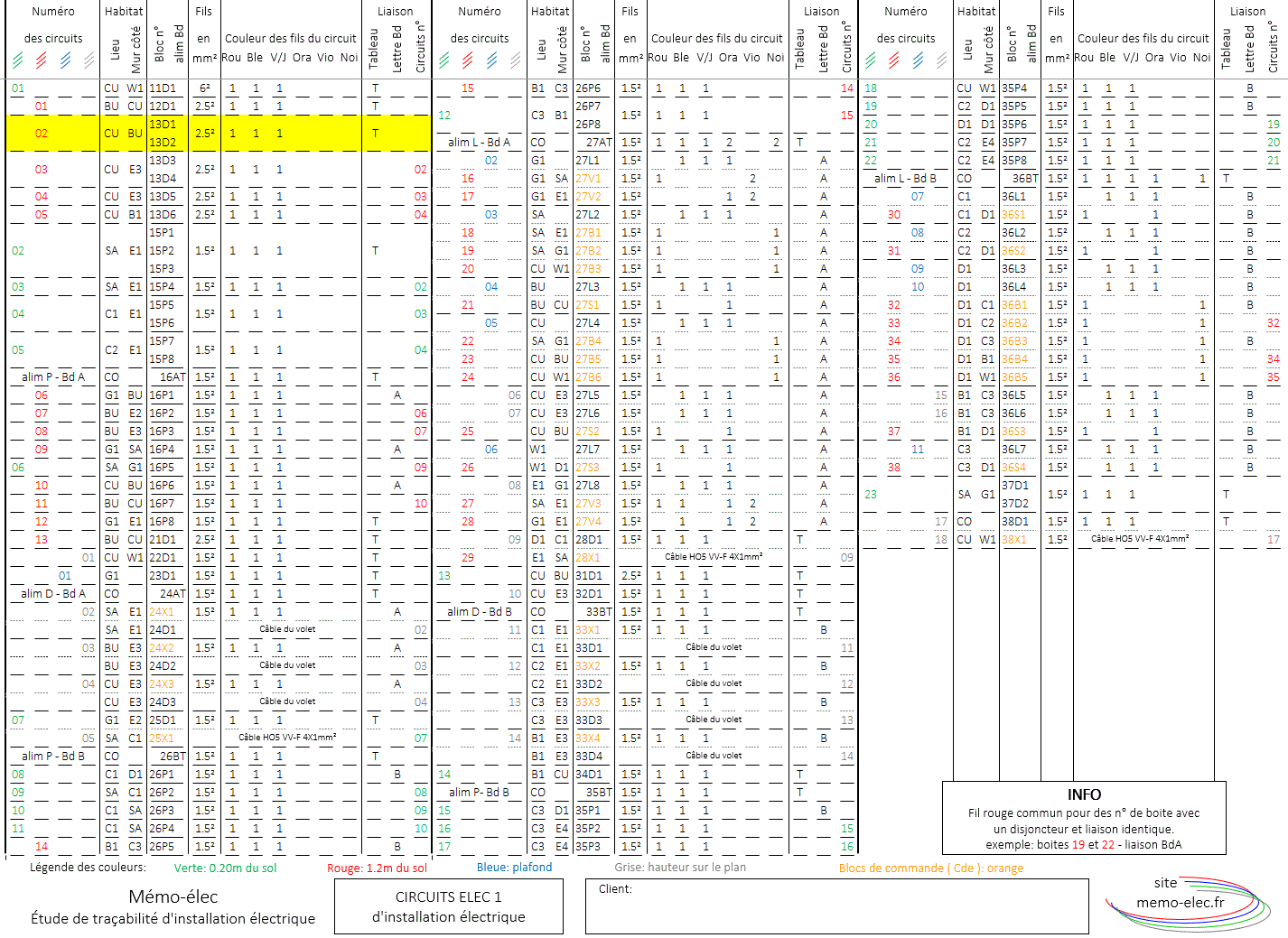

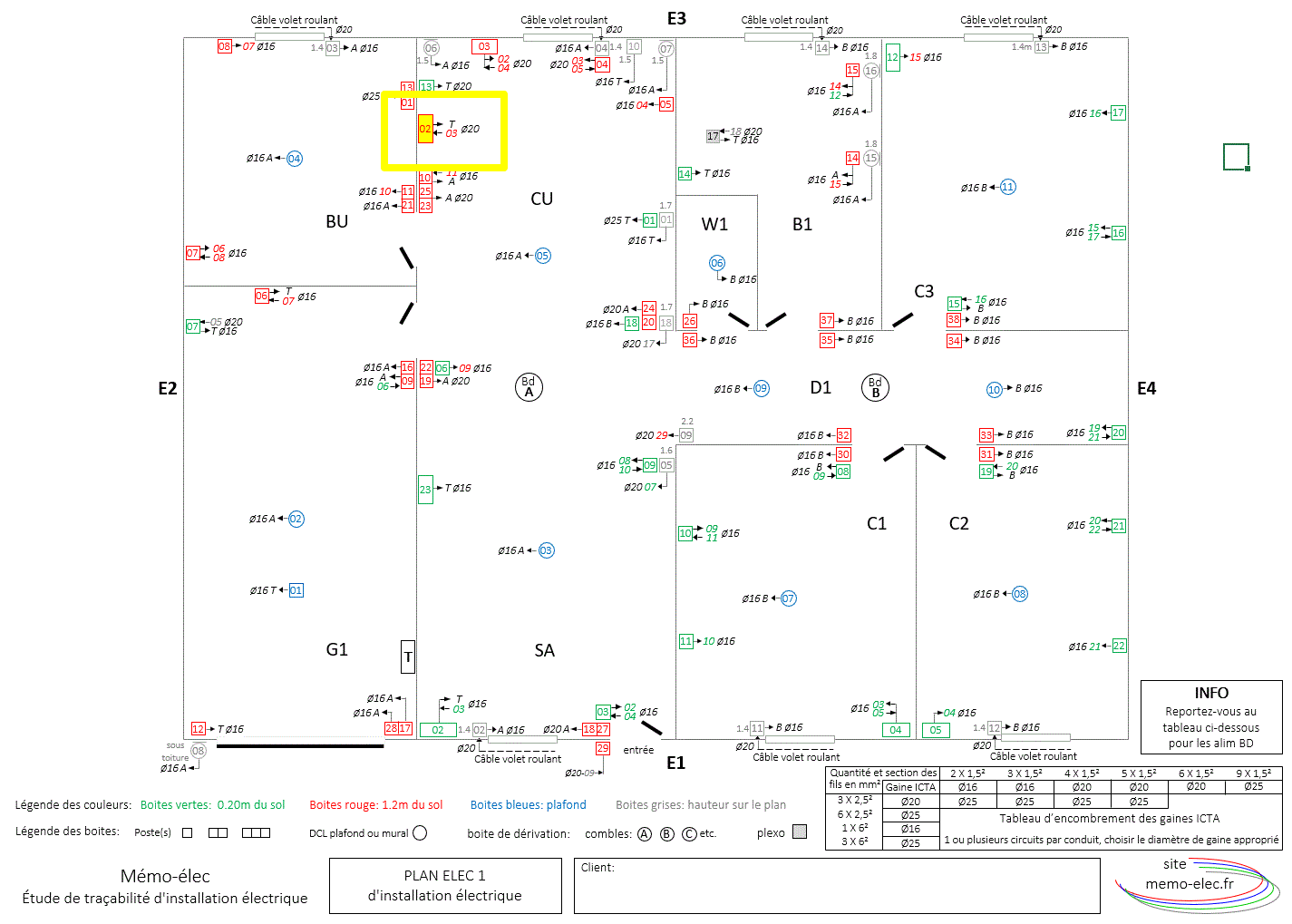

CIRCUIT 02

- Lieu: CU ( cuisine ) -  Mur côté: BU ( buanderie )

- Blocs: 13D1 et 13D2 - disjoncteur 13 - Circuit destiné, prise double

- Sections des fils: 2.5mm²

- Couleurs des fils:1 fil rouge - 1 fil bleu - 1 fil vert jaune

Liaison: Tableau des protections

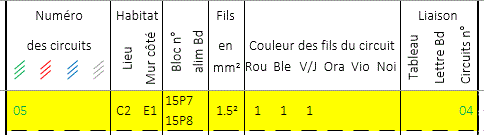

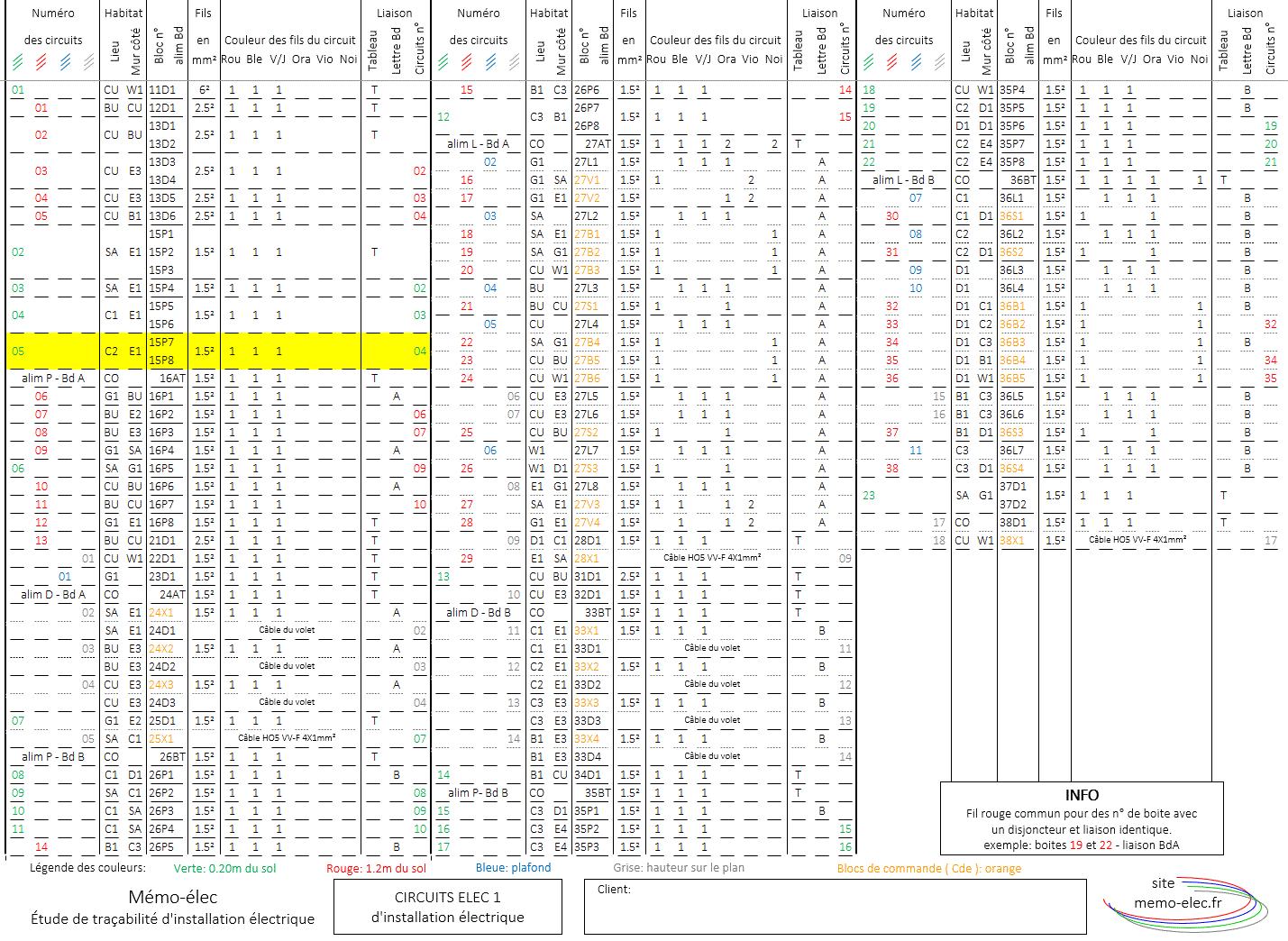

CIRCUIT 05

- Lieu: C2 ( chambre 2 )

- Mur côté: E1 ( extérieur 1 )

- Blocs: 15P7 et 15P8 - disjoncteur 15

Prise confort double



- Sections des fils: 1.5mm²

- Couleurs des fils:

1 fil rouge - 1 fil bleu - 1 fil vert jaune

Liaison: Boite du circuit 04

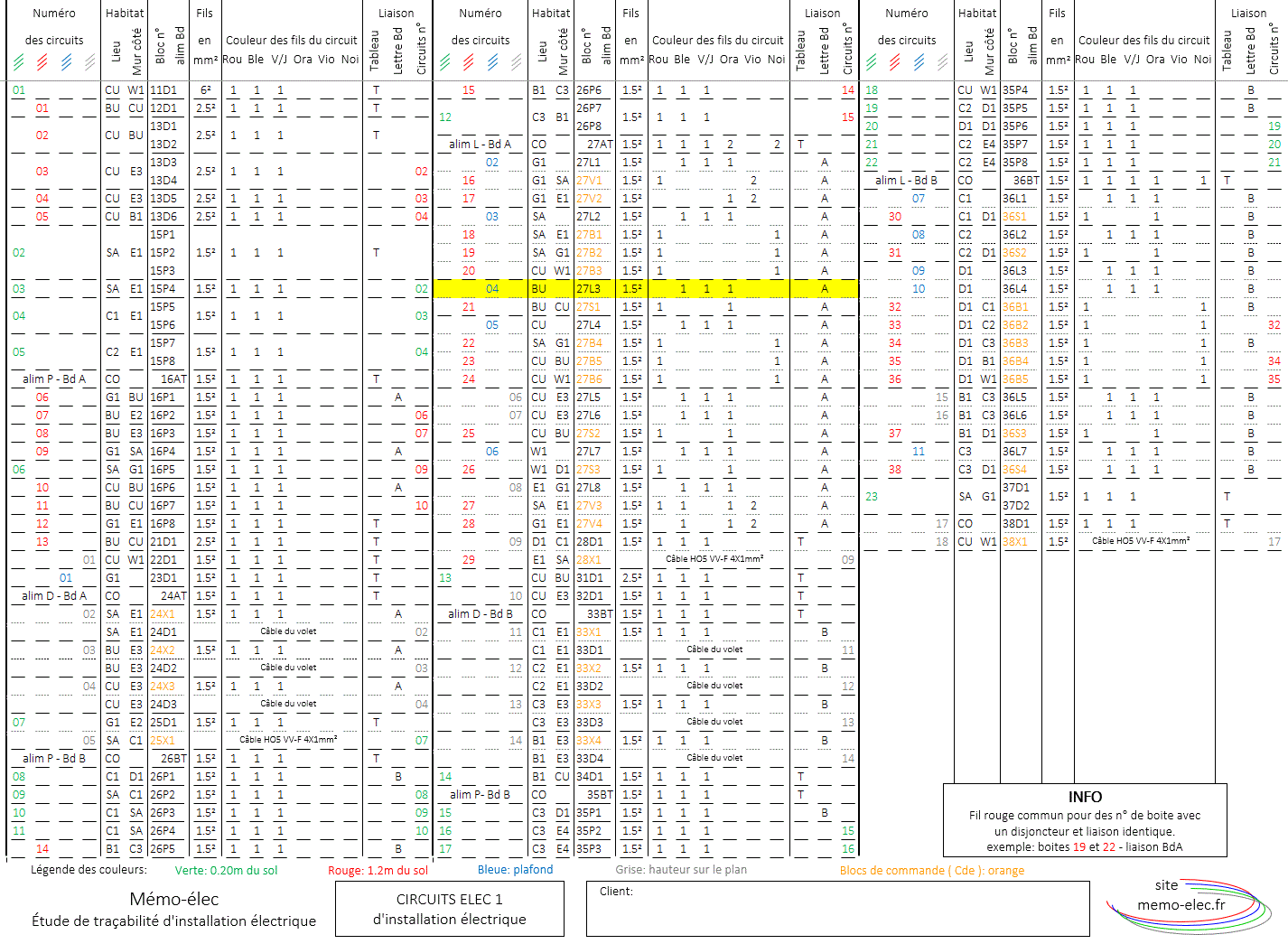

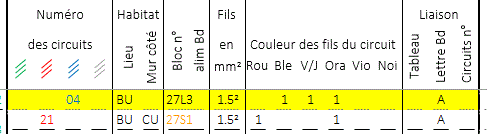

CIRCUIT 04

- Lieu: BU ( buanderie )

- Mur côté: plafond

- Blocs: 27L3 - disjoncteur 27

Point lumineux: commande 27S1



- Sections des fils: 1.5mm²

- Couleurs des fils:

1 fil orange - 1 fil bleu - 1 fil vert jaune

Liaison: Boite de dérivation A

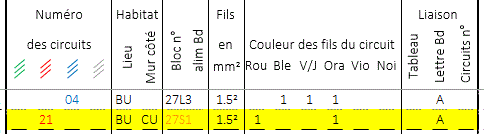

CIRCUIT 21

- Lieu: BU ( buanderie )

- Mur côté: CU ( cuisine )

- Blocs: 27S1 - disjoncteur 27

- Commande: Simple allumage de 27L3



- Sections des fils: 1.5mm²

- Couleurs des fils:

1 fil rouge - 1 fil orange

Liaison: Boite de dérivation A
