Réalisation d'une étude sur mesure suivant vos besoins d'installation.
Que vous soyez un particulier en pleine rénovation, un auto-constructeur
ou une entreprise, c'est le partenaire idéal pour votre projet.

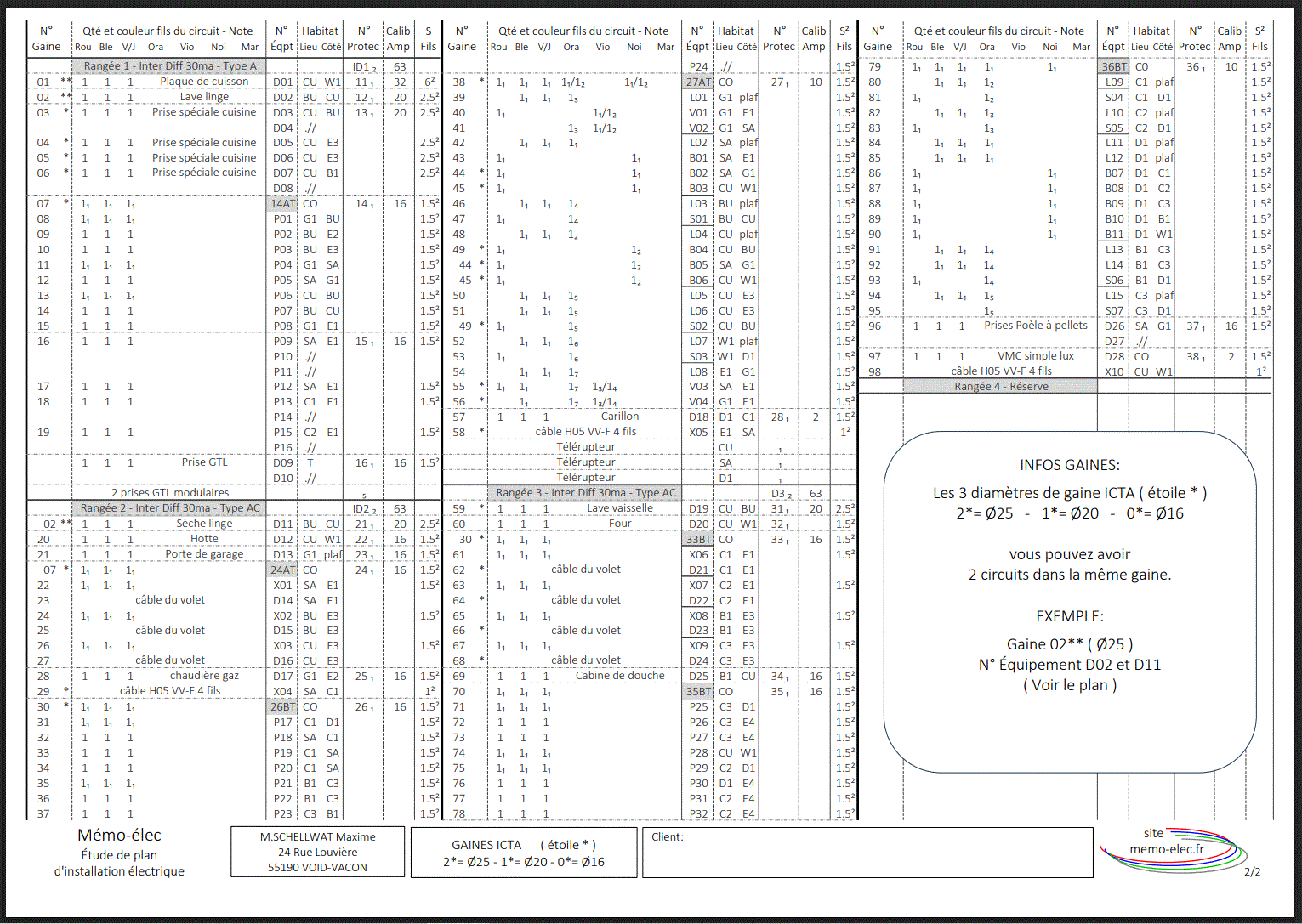

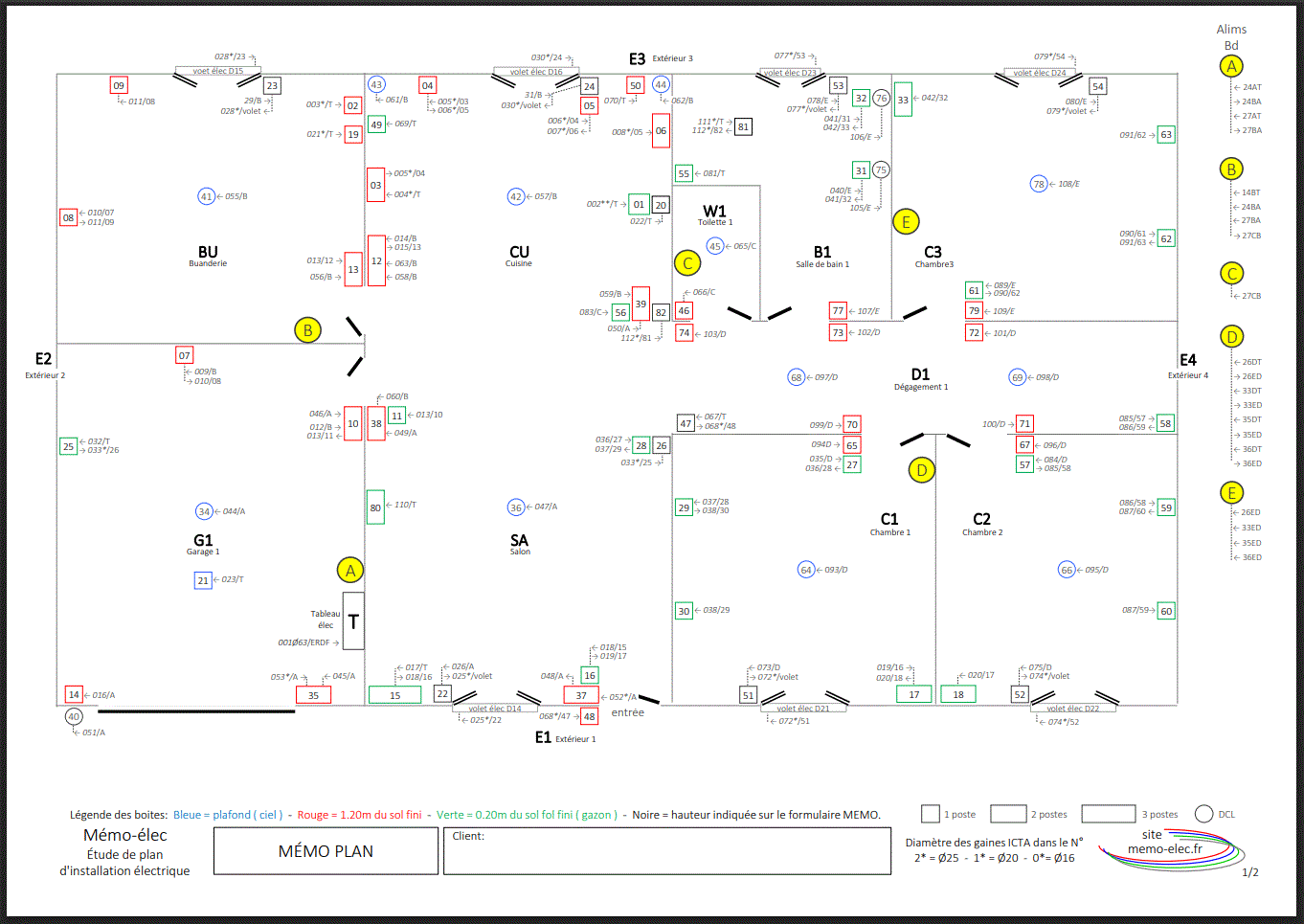

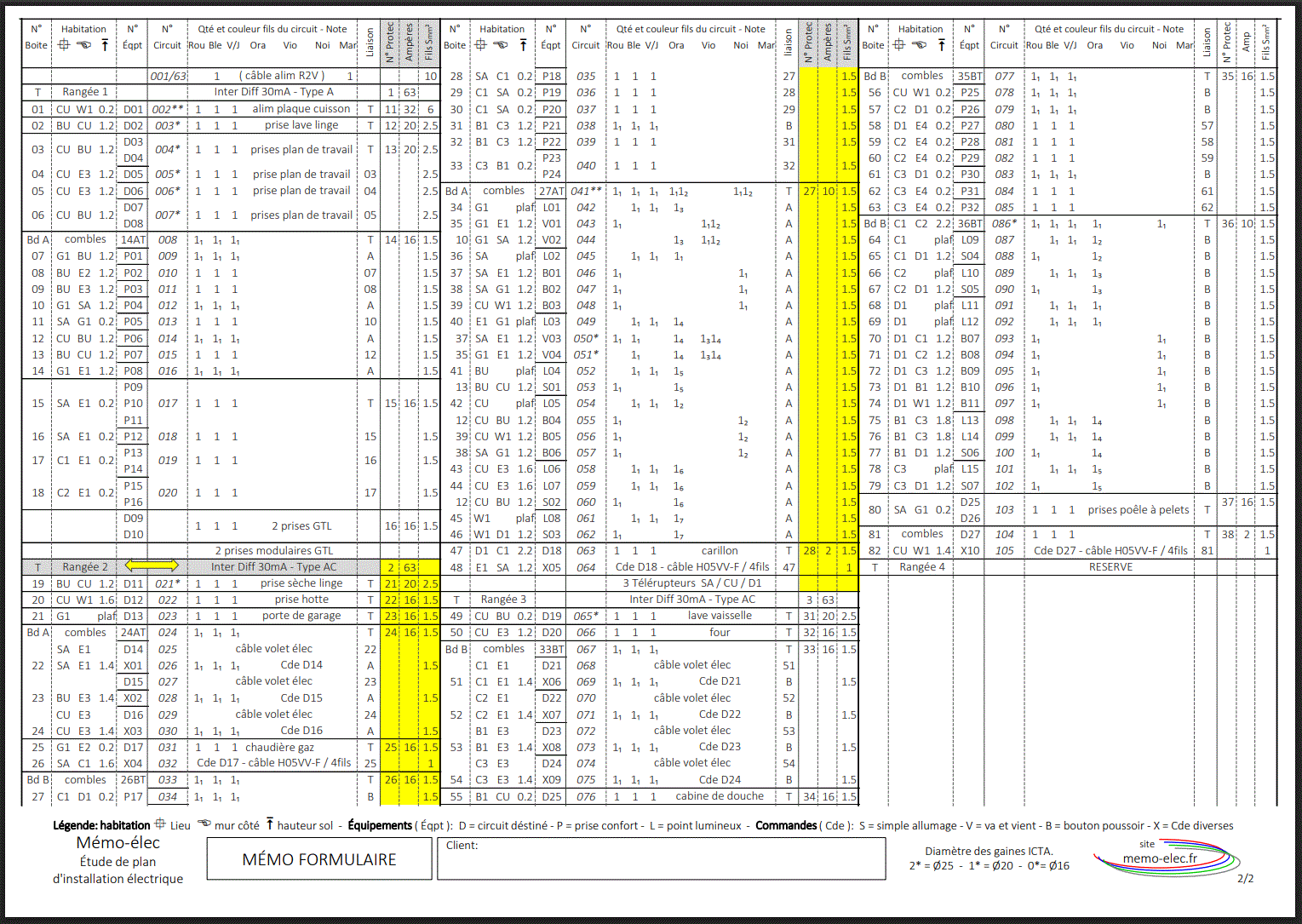

Ci-dessous: exemple d'étude d'installation de la page RELEVÉ INFOS.

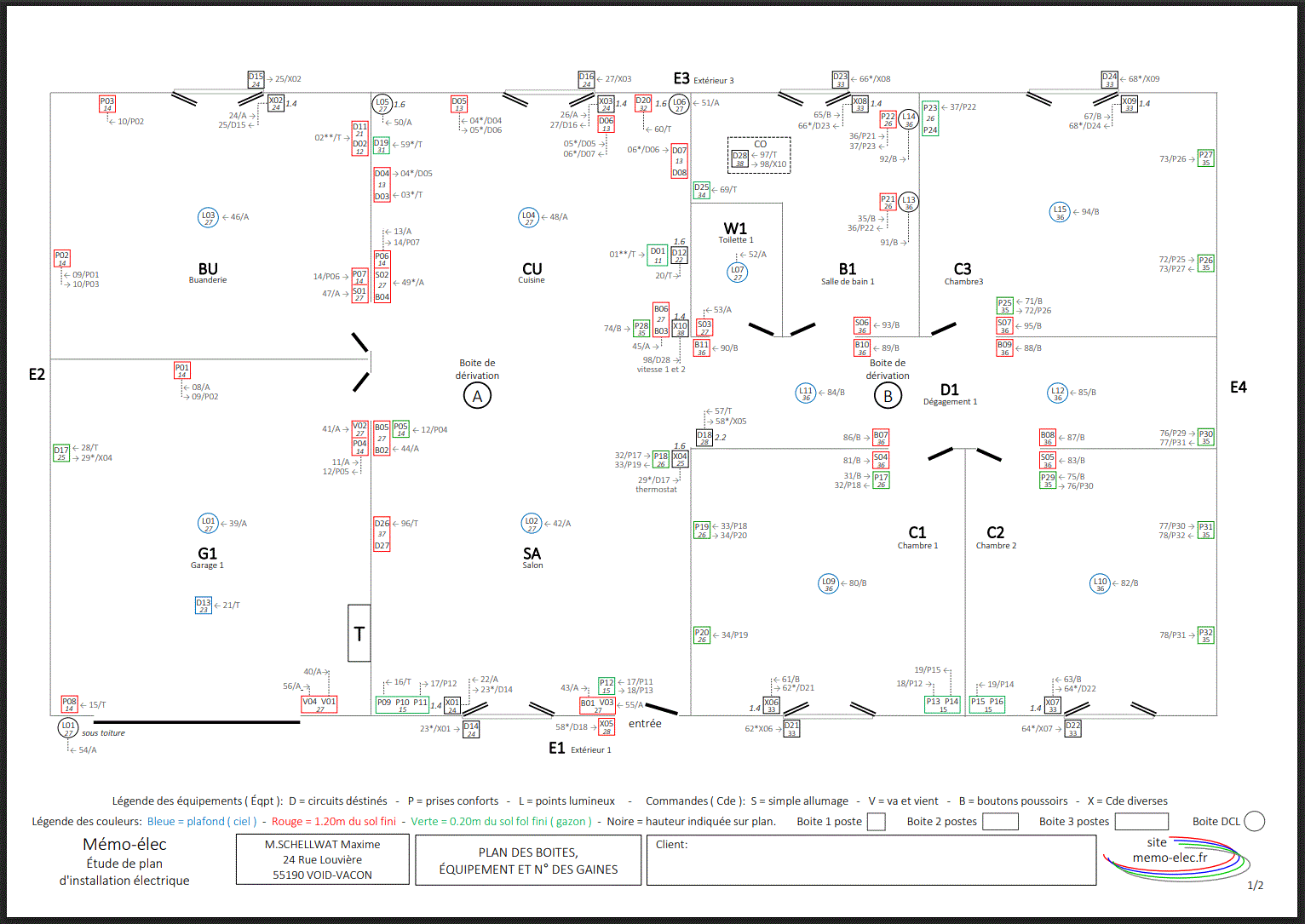

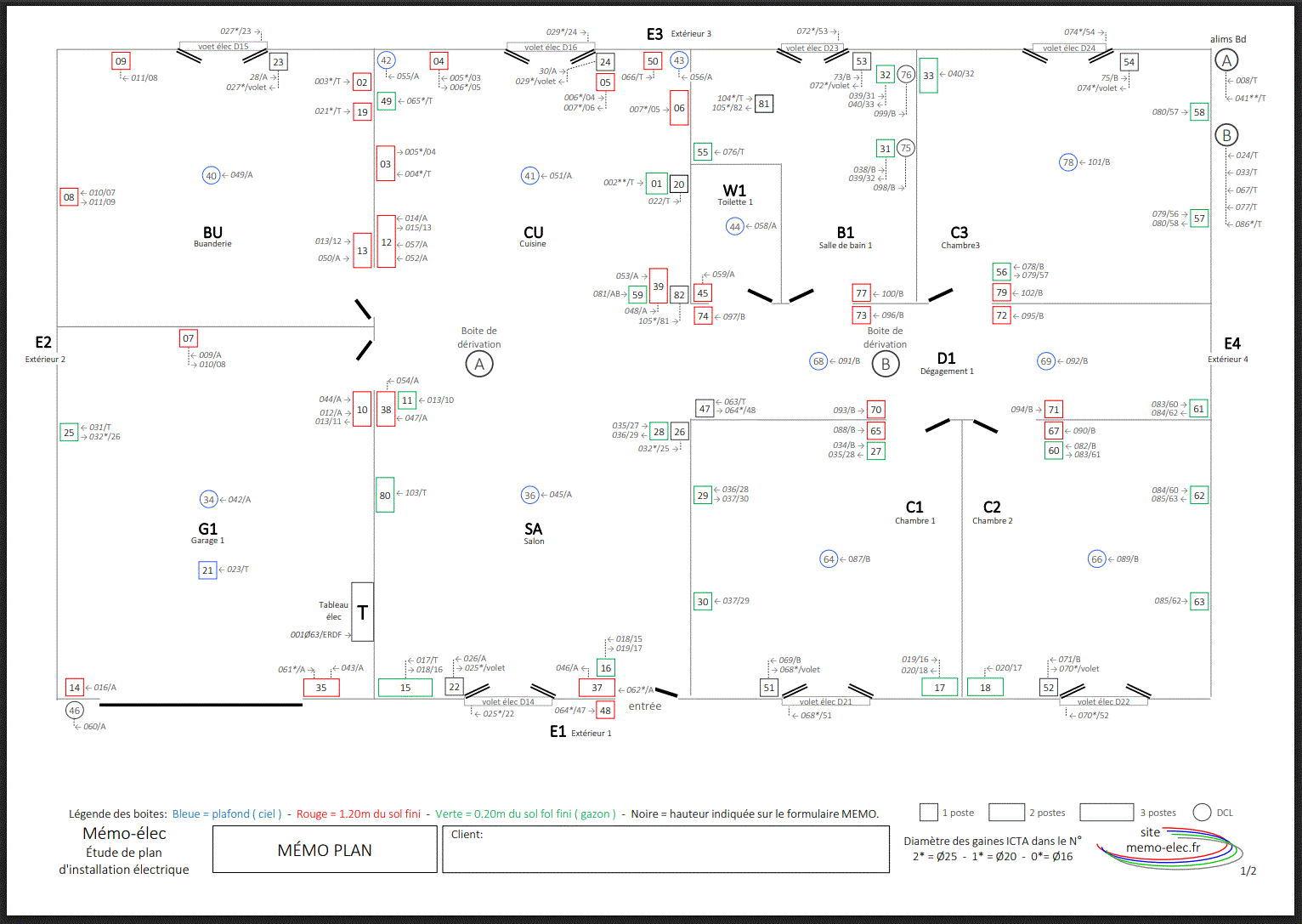

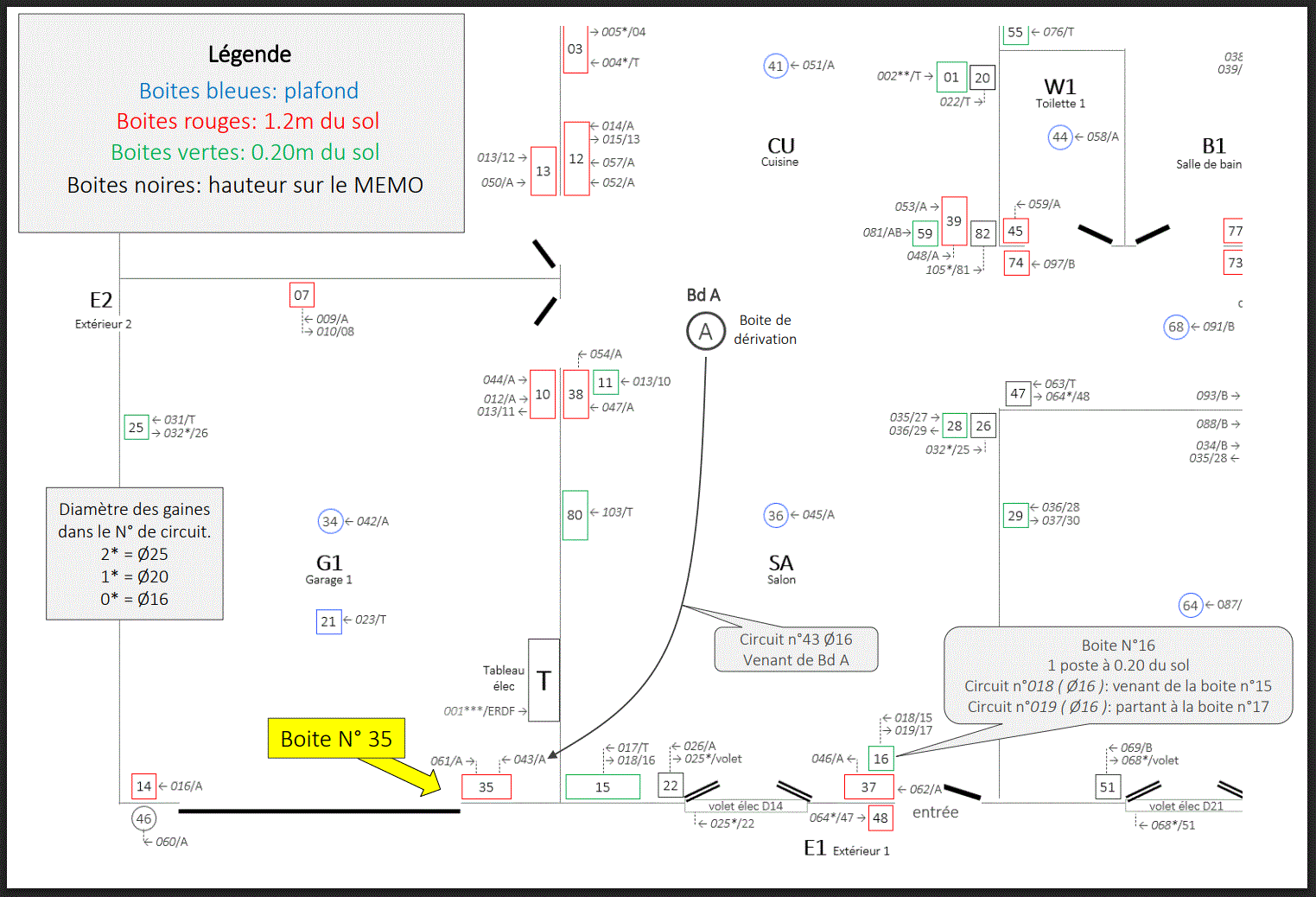

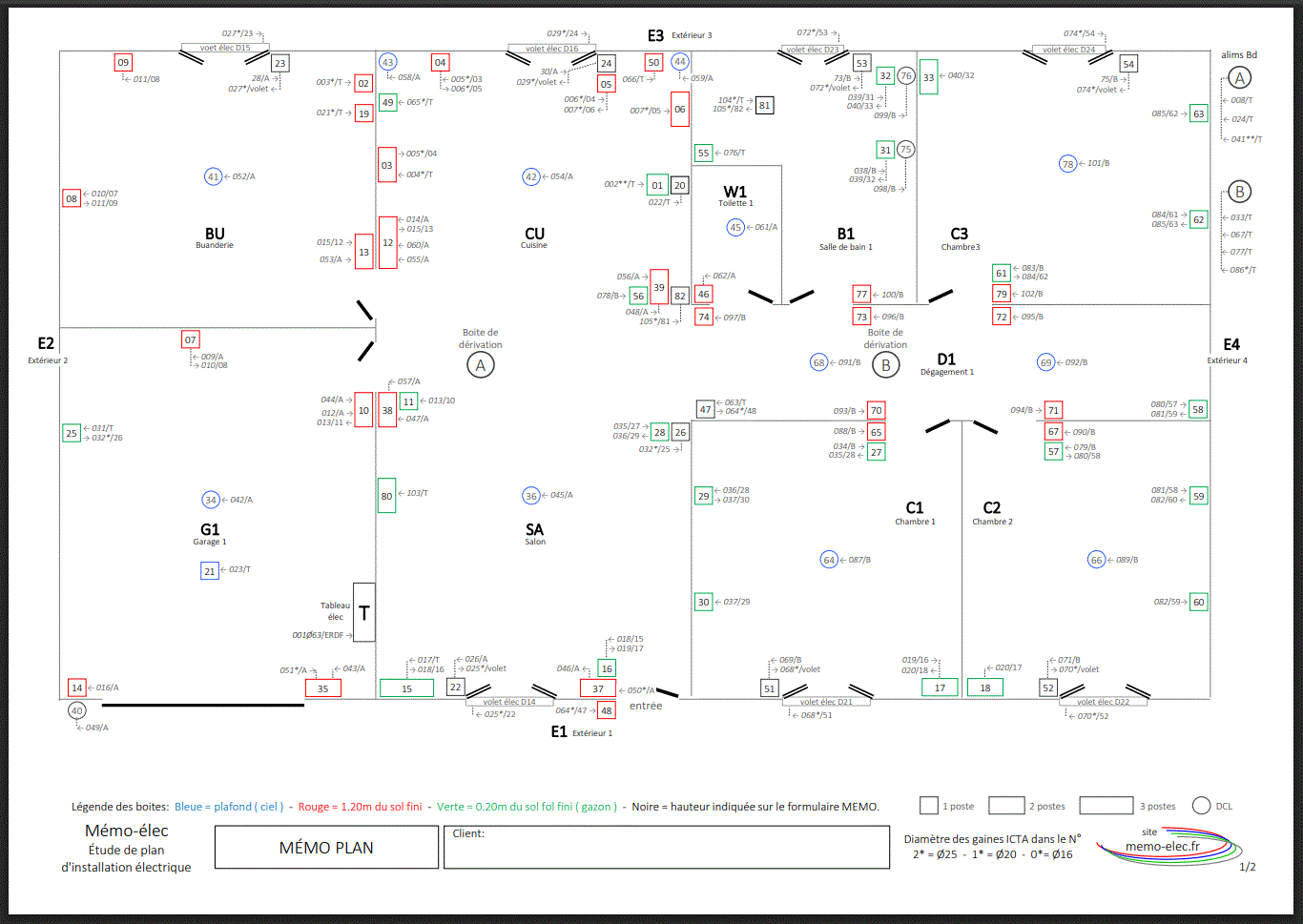

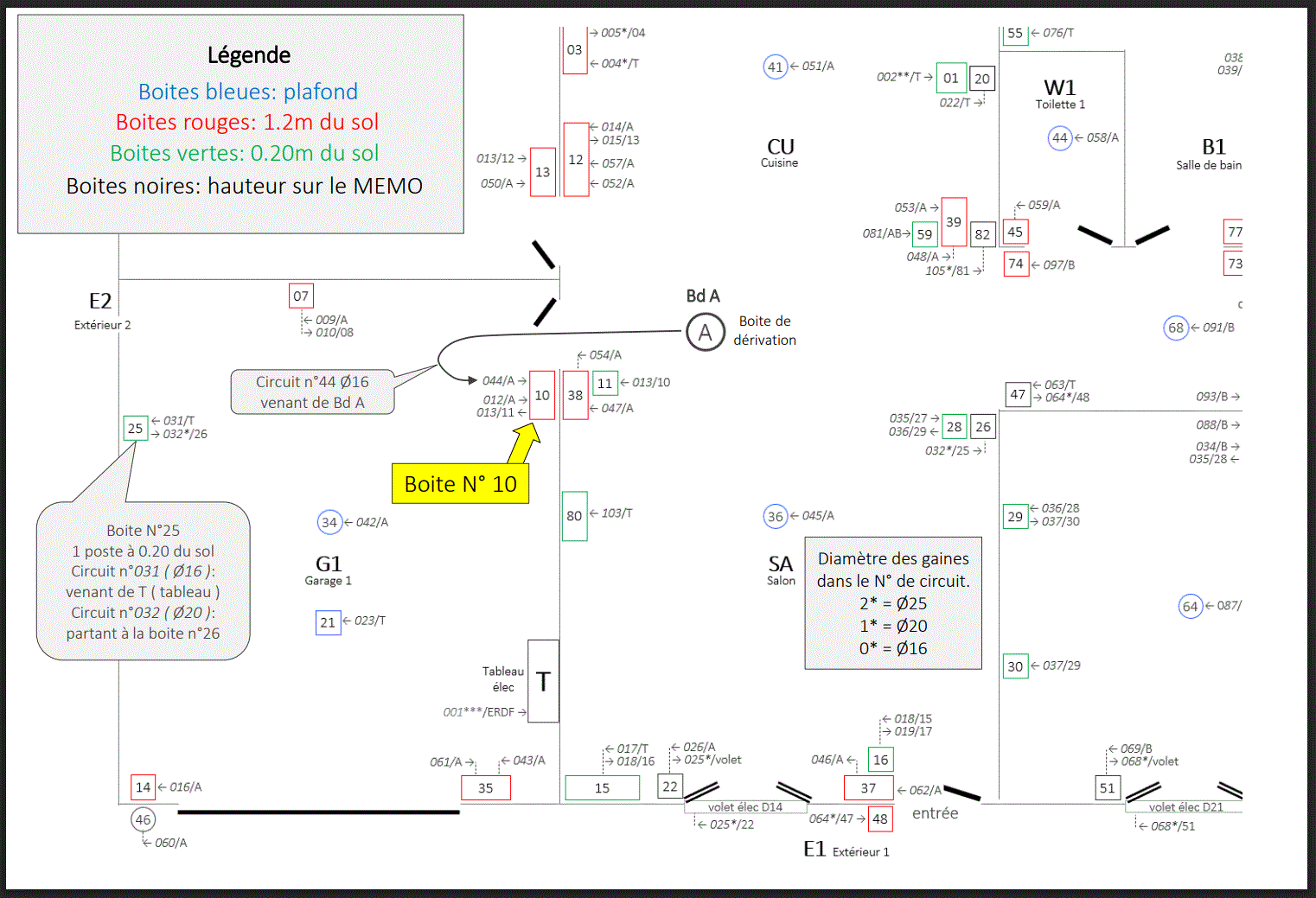

MÉMO PLAN

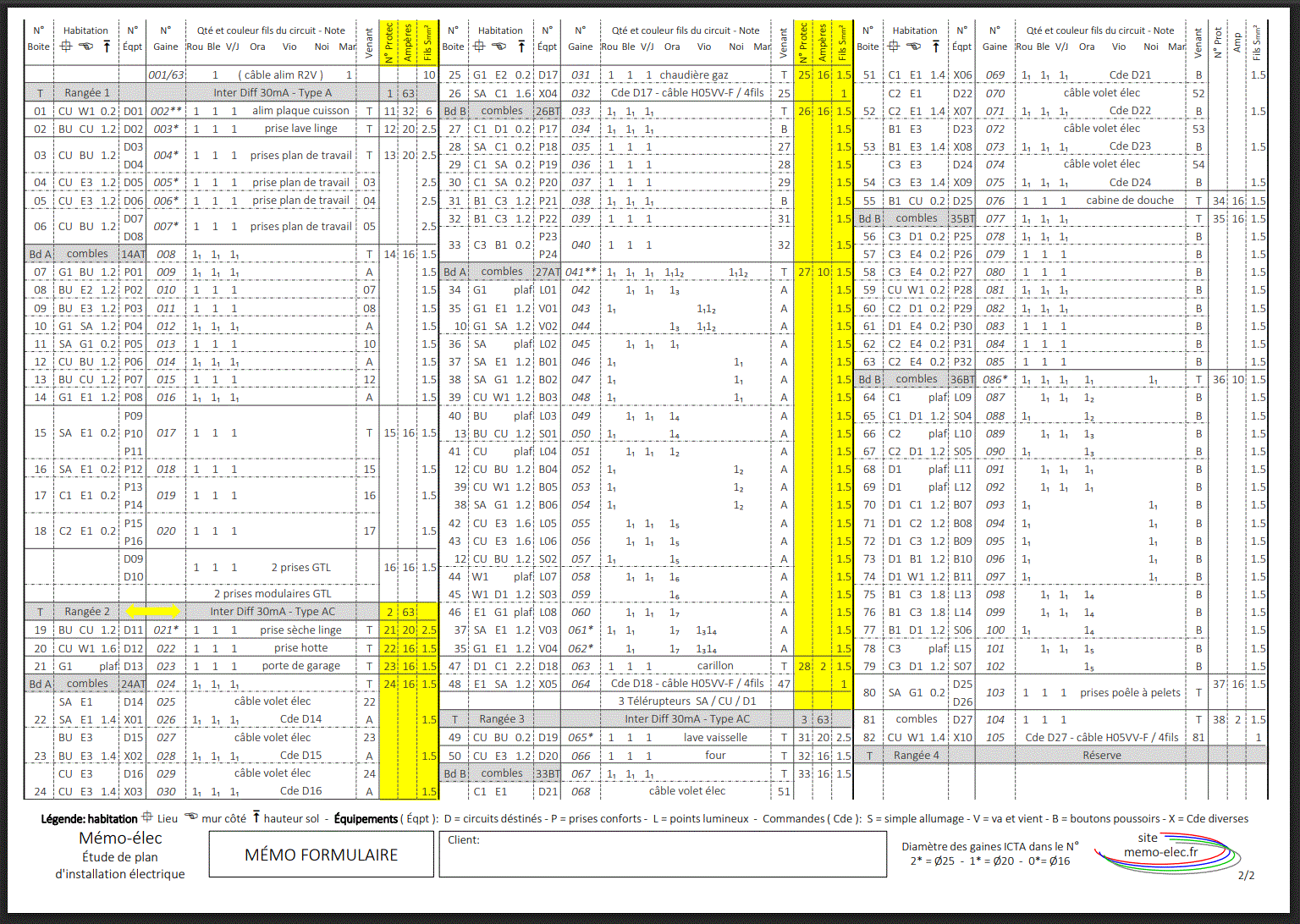

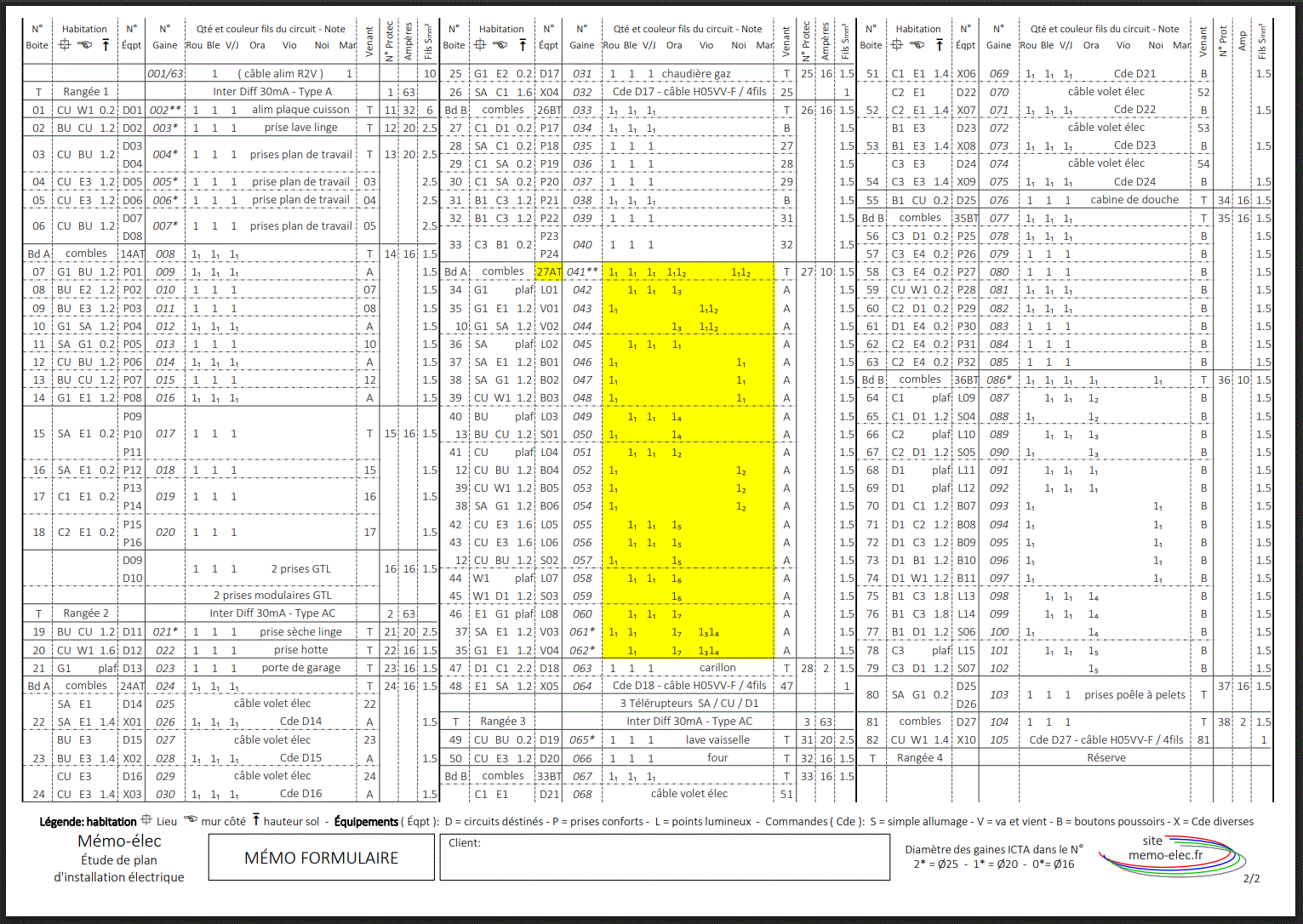

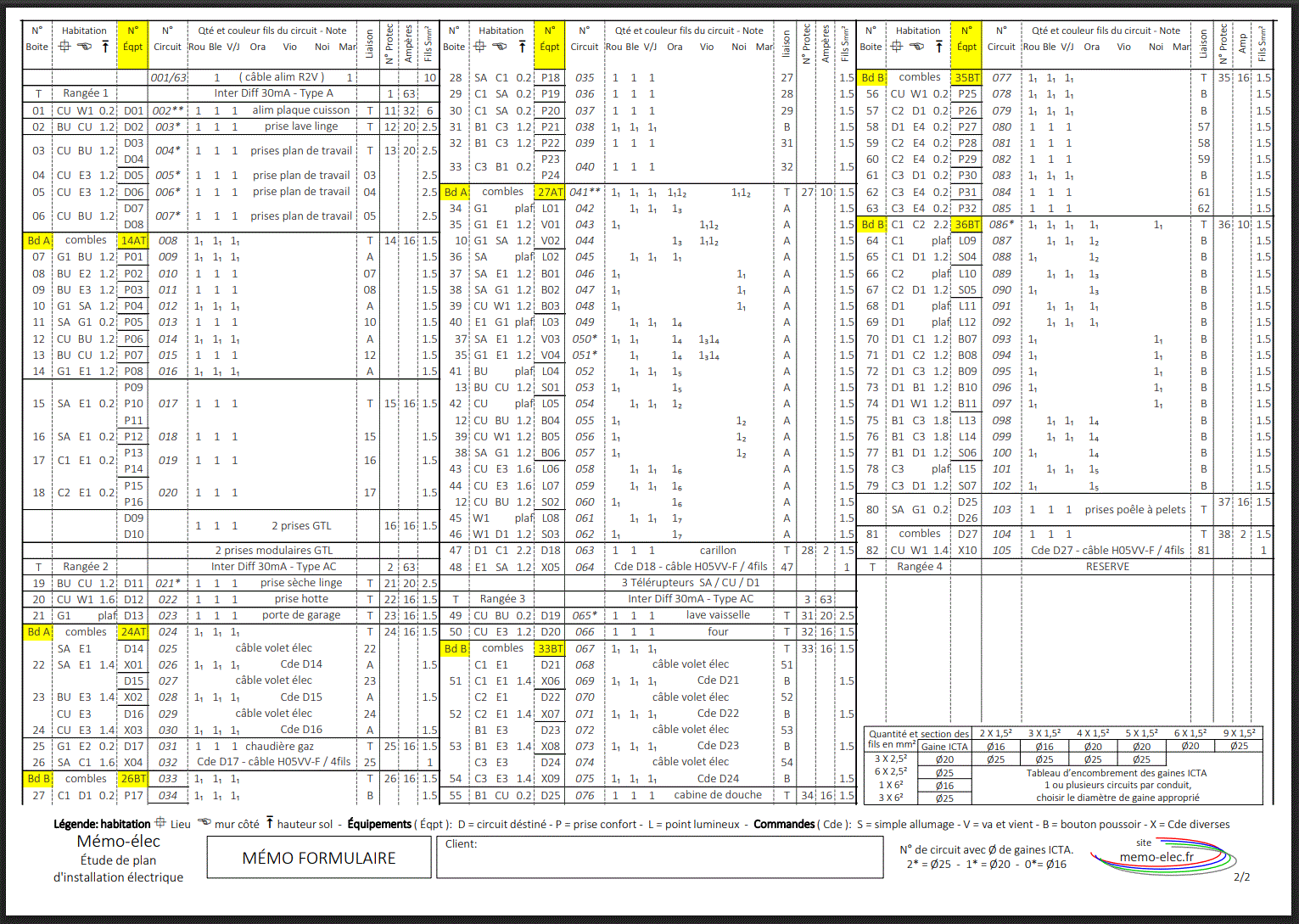

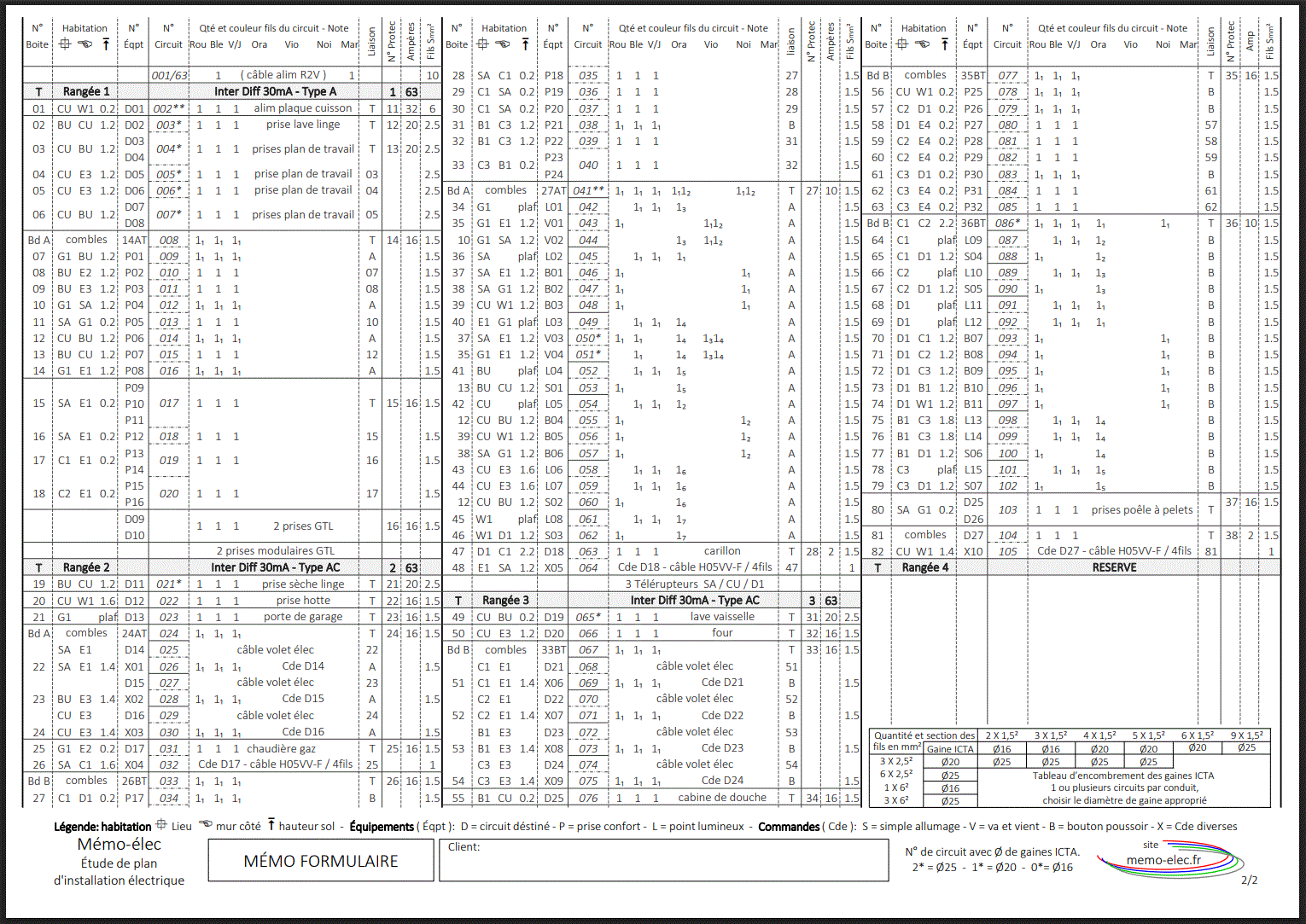

MÉMO FORMULAIRE
Conçue pour aller à l’essentiel,
elle se distingue par une présentation claire
avec à son approche simple et structurée.
Un compagnon toujours à portée de main pour
préparer, organiser votre chantier.

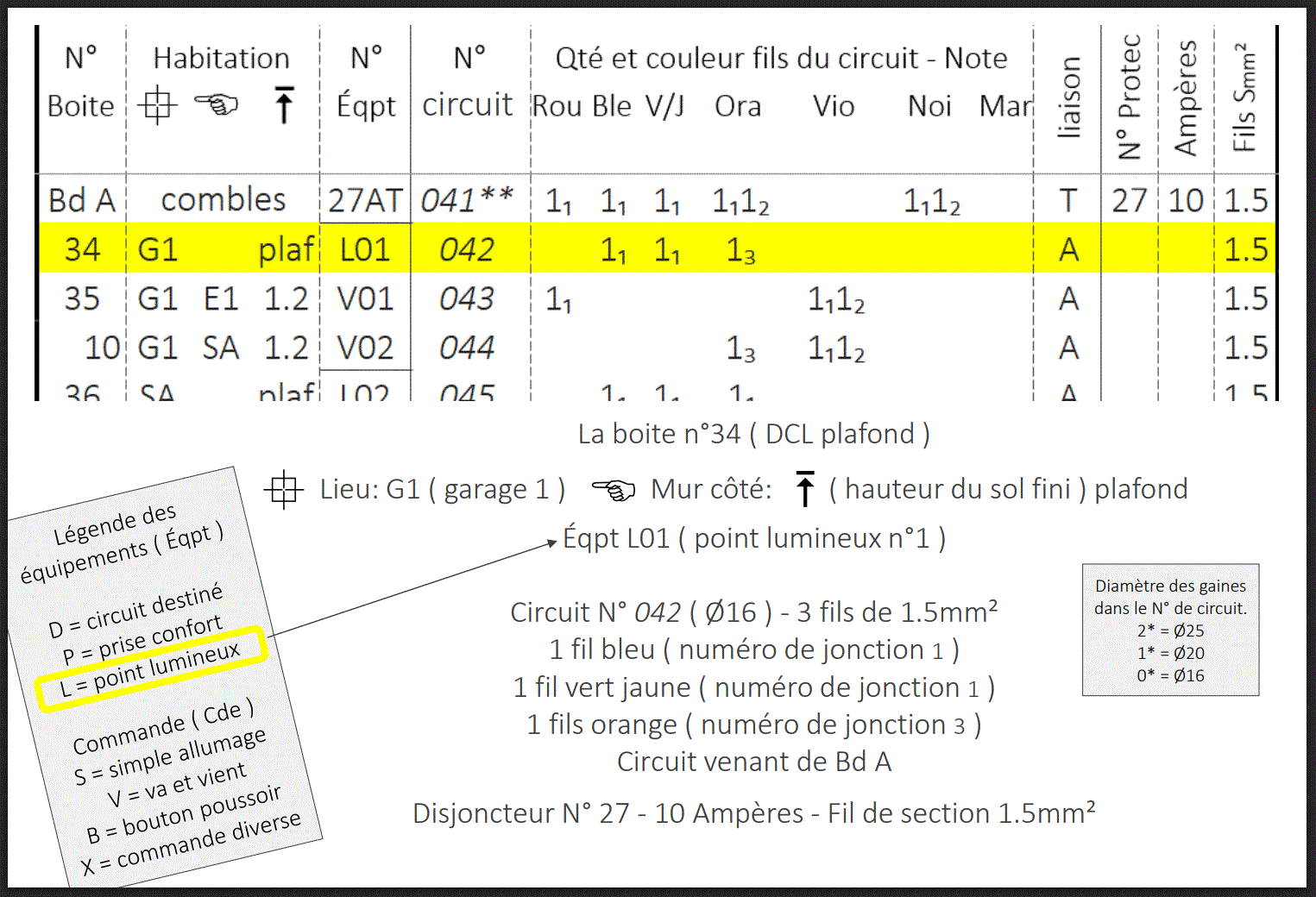

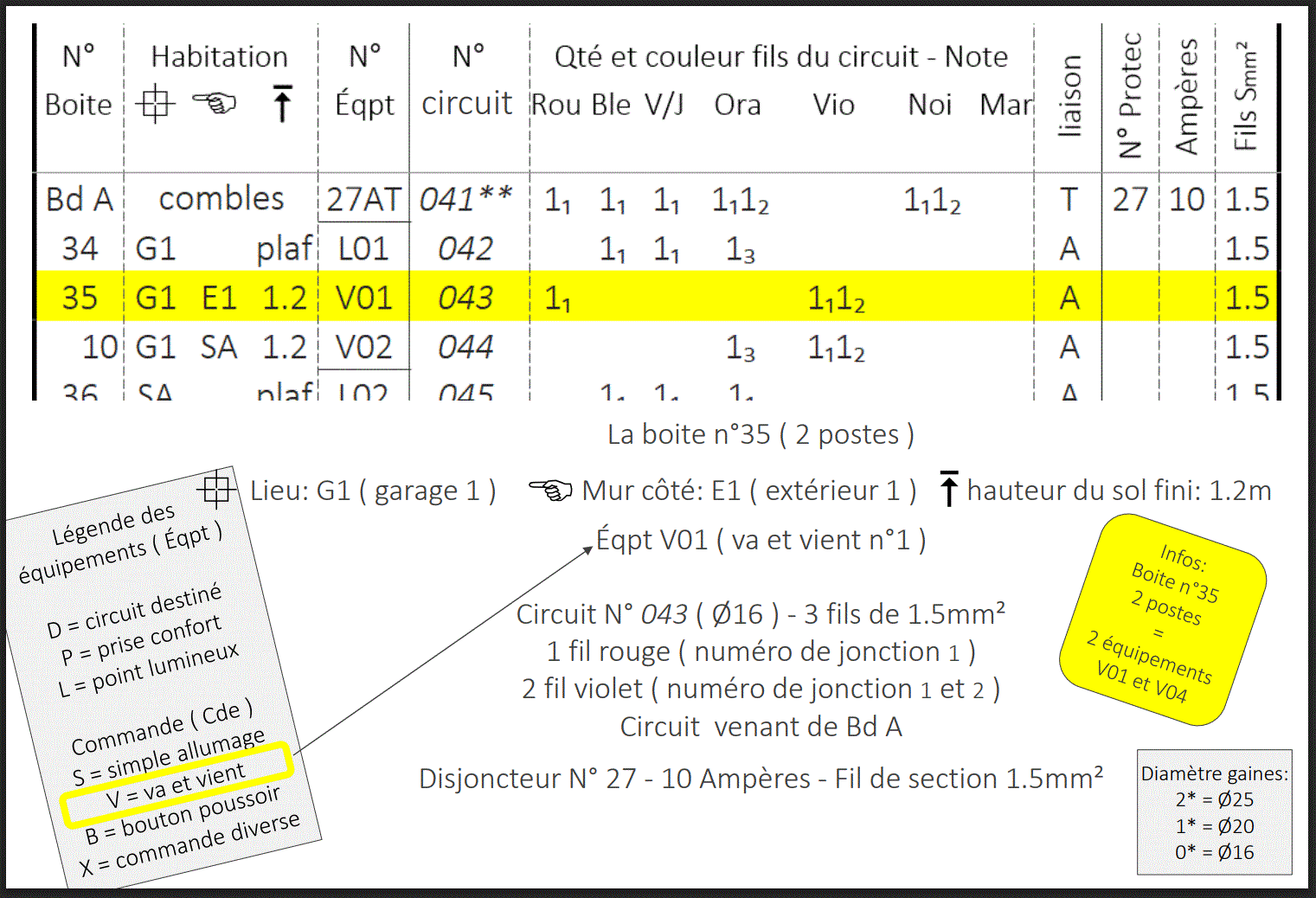

Mémo en détail
.

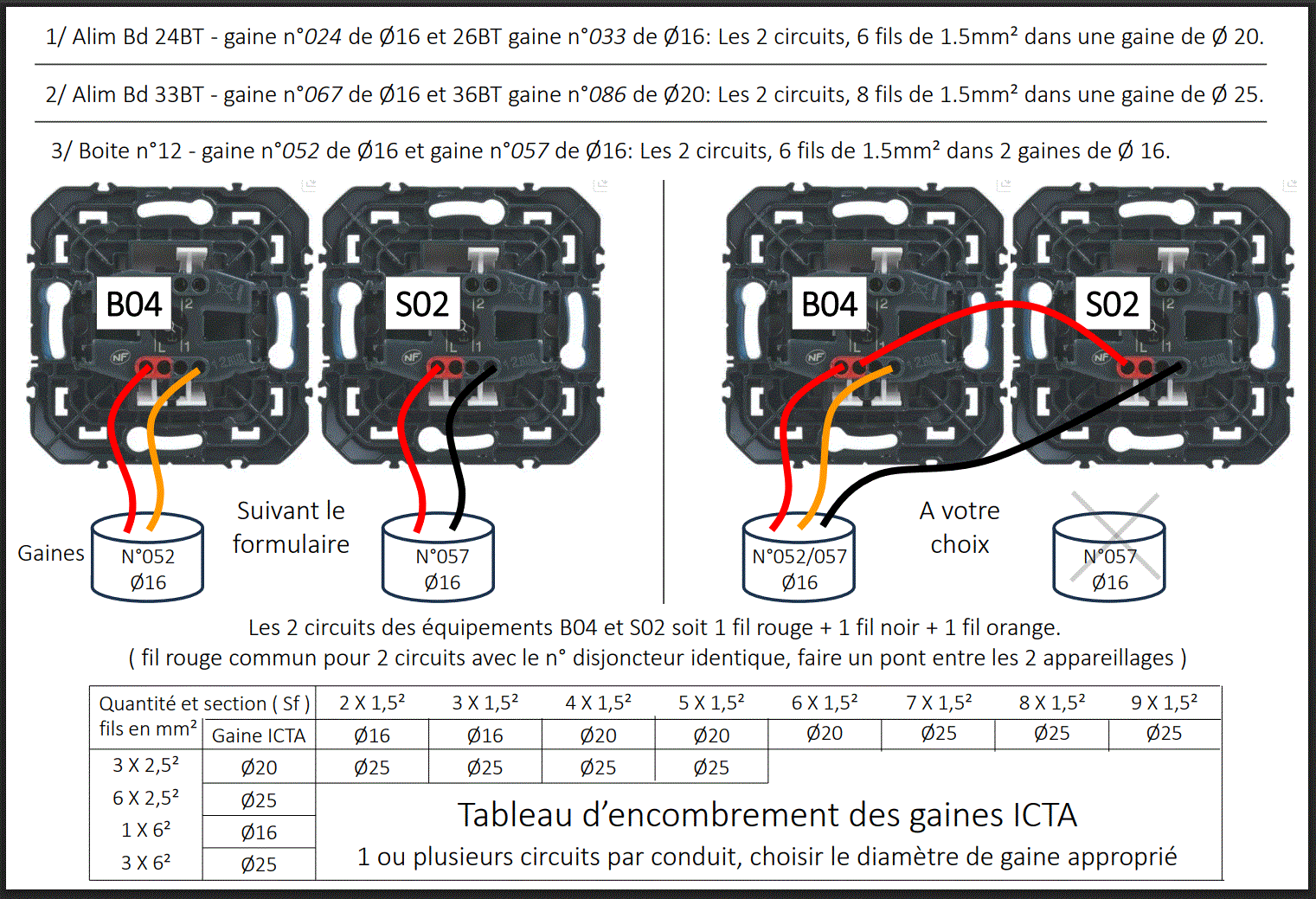

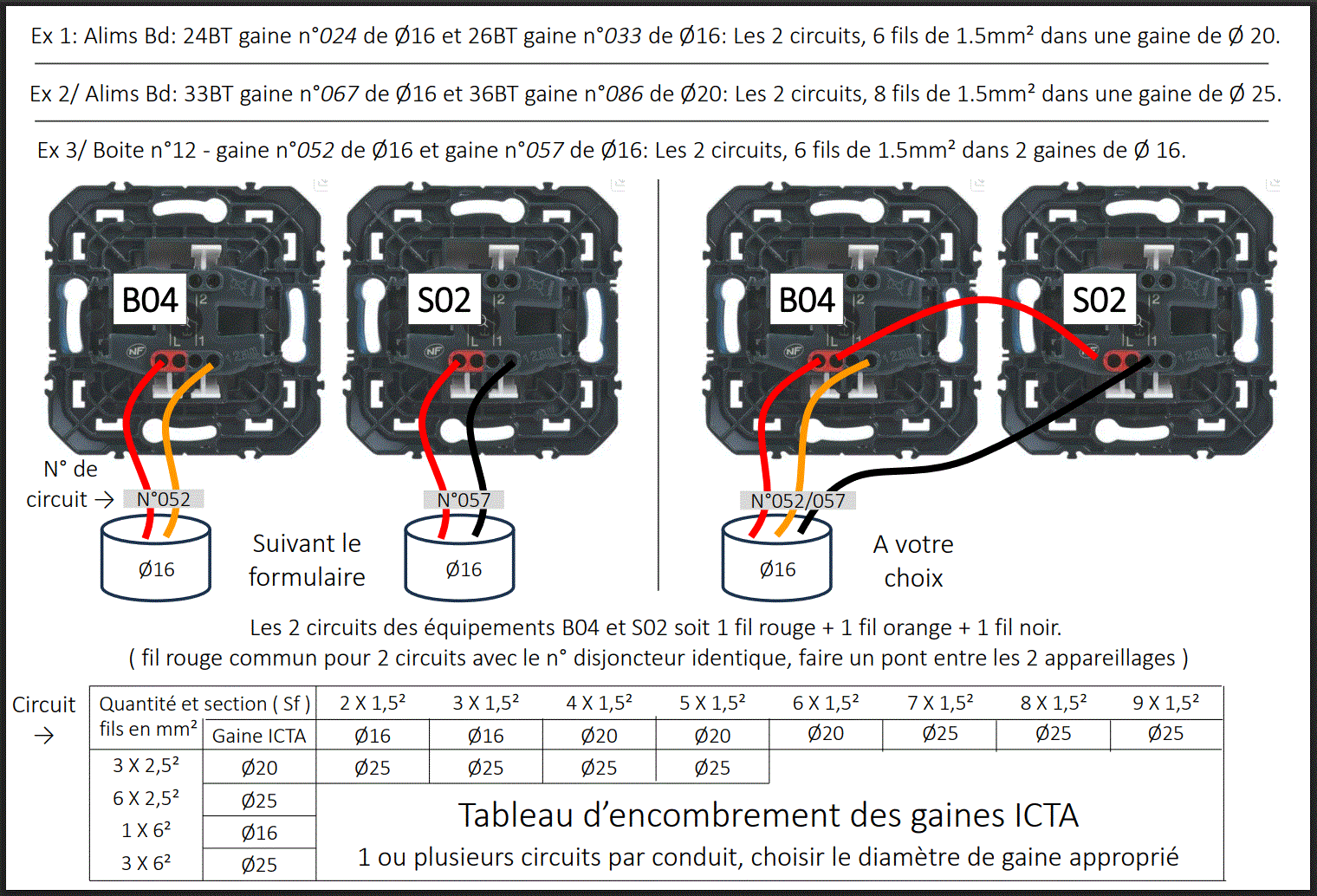

Infos gaines et circuits à votre choix:
a/ Respecter le MÉMO FORMULAIRE.
b/ Tenant et Aboutissant identiques .
( Voir les exemples ci-contre )

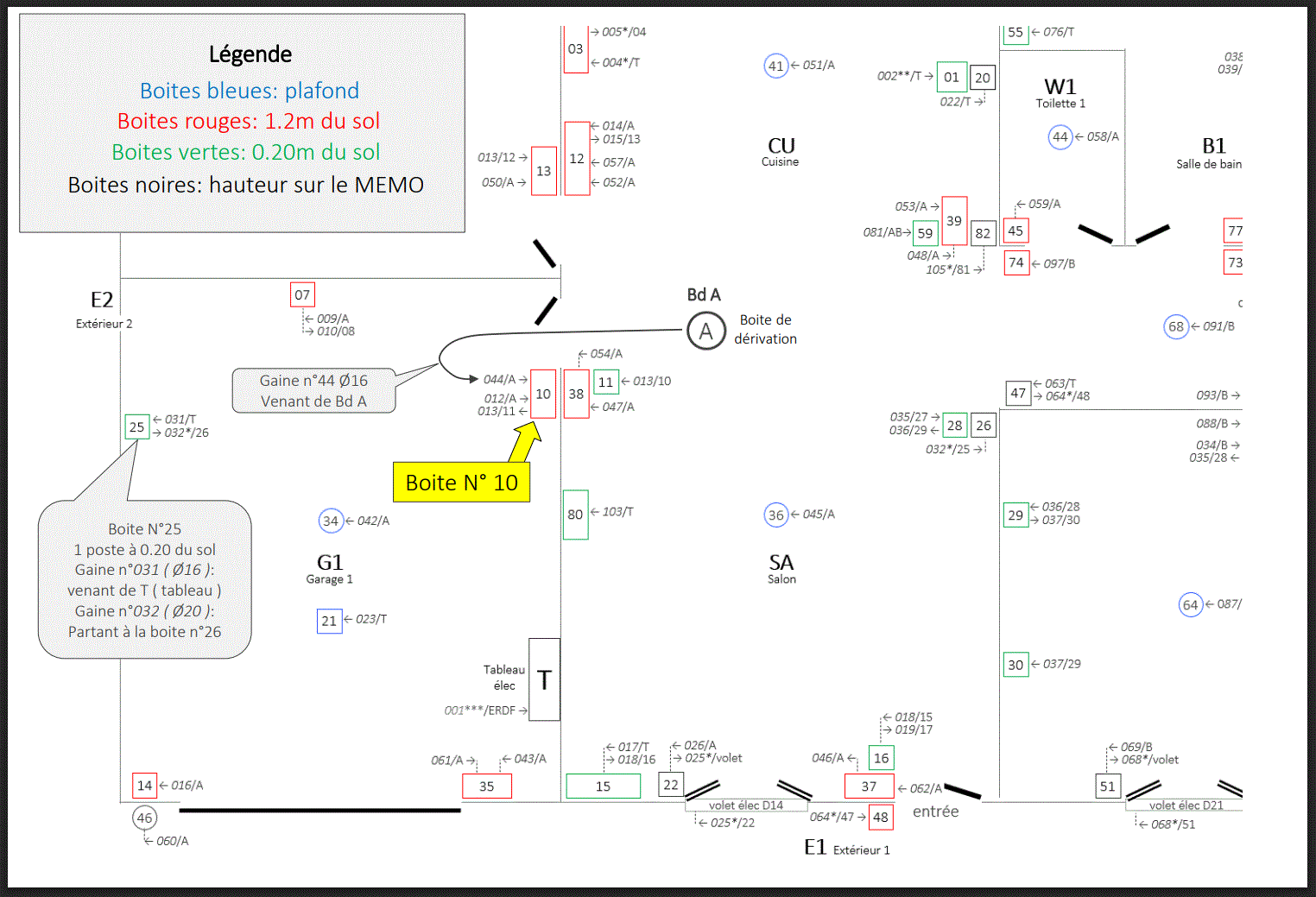

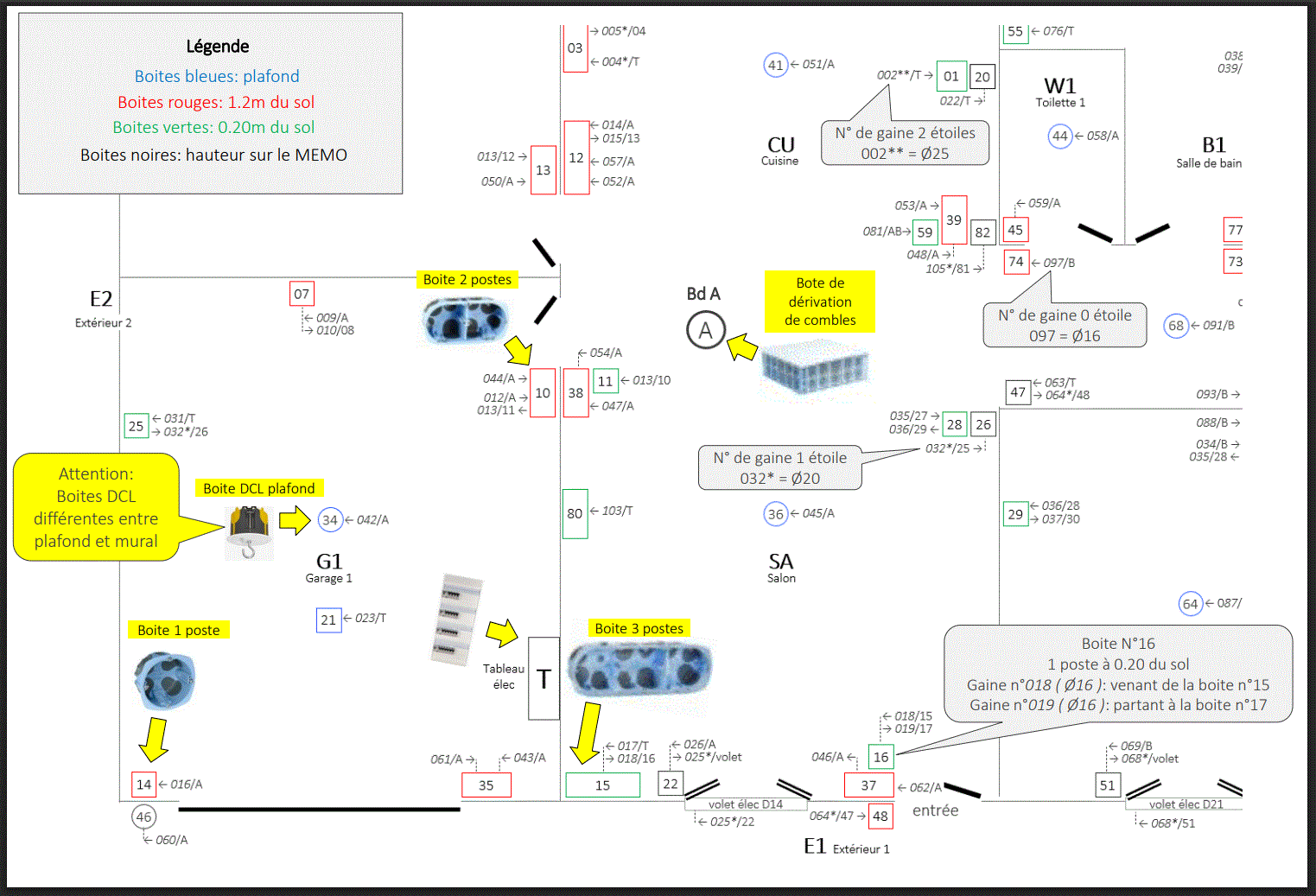

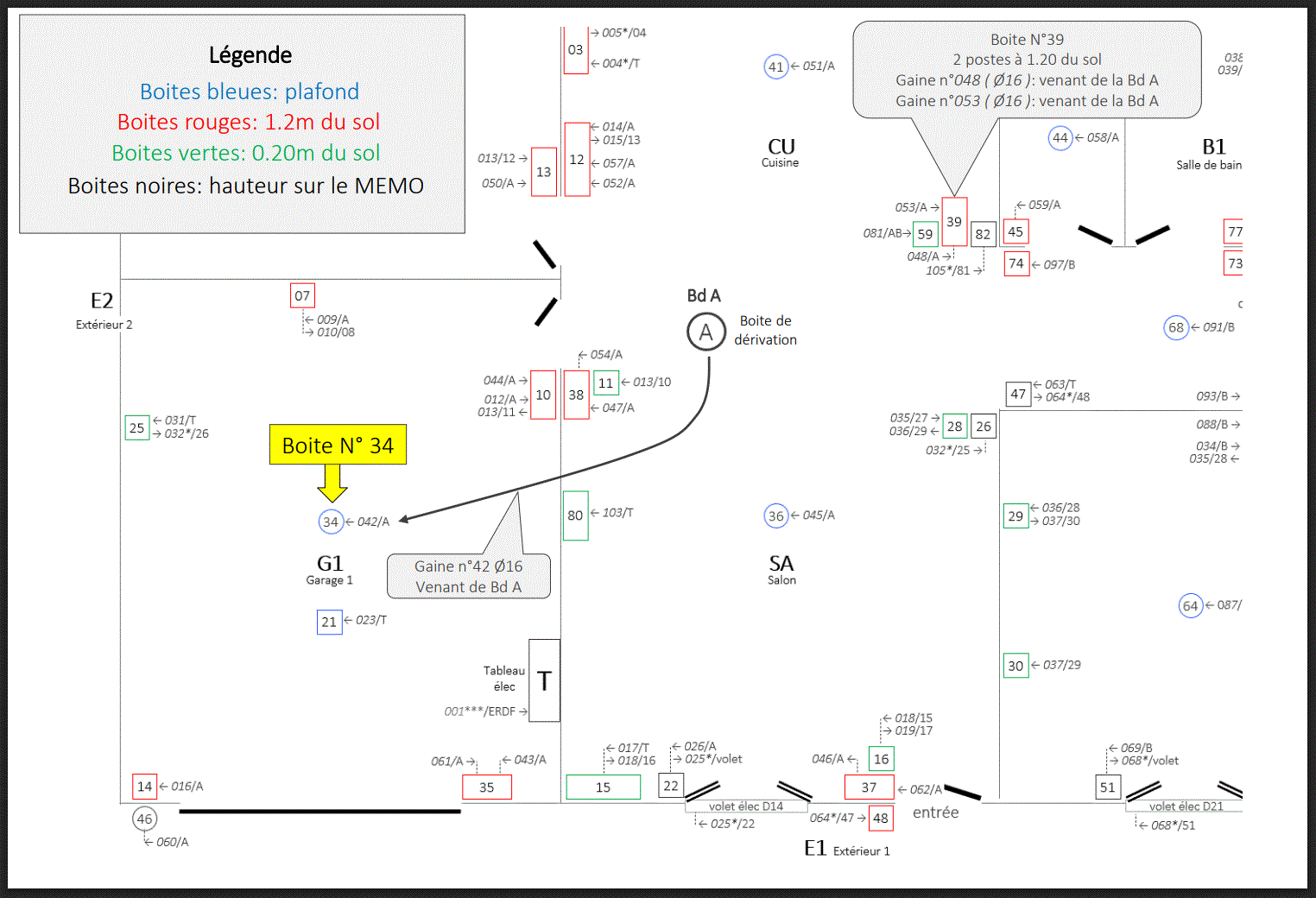

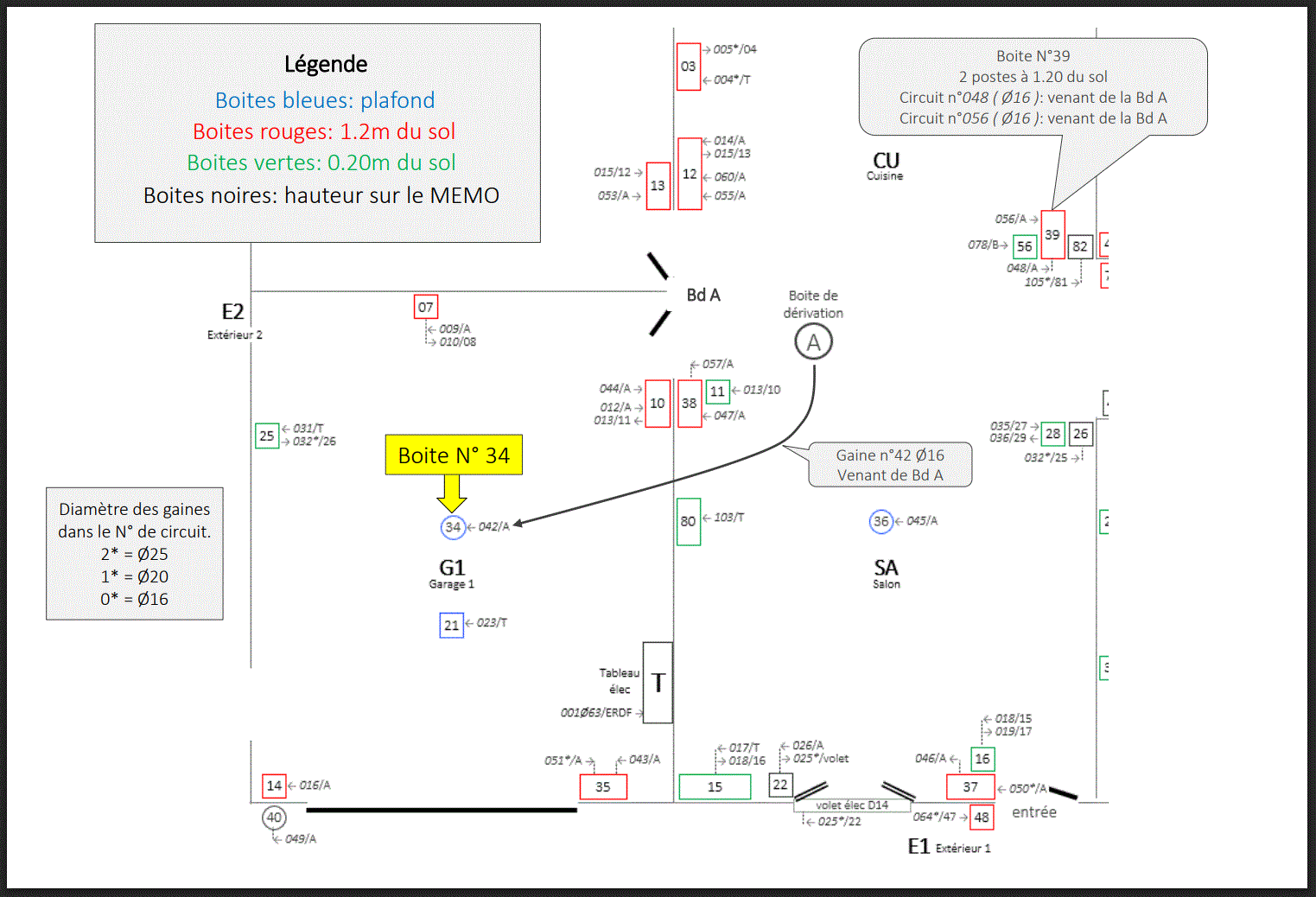

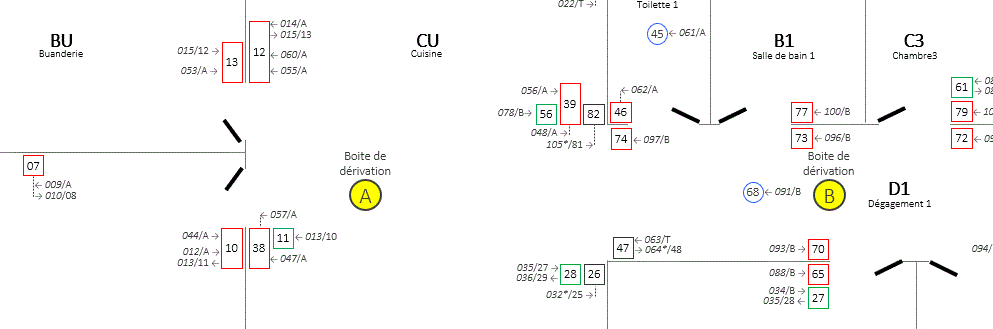

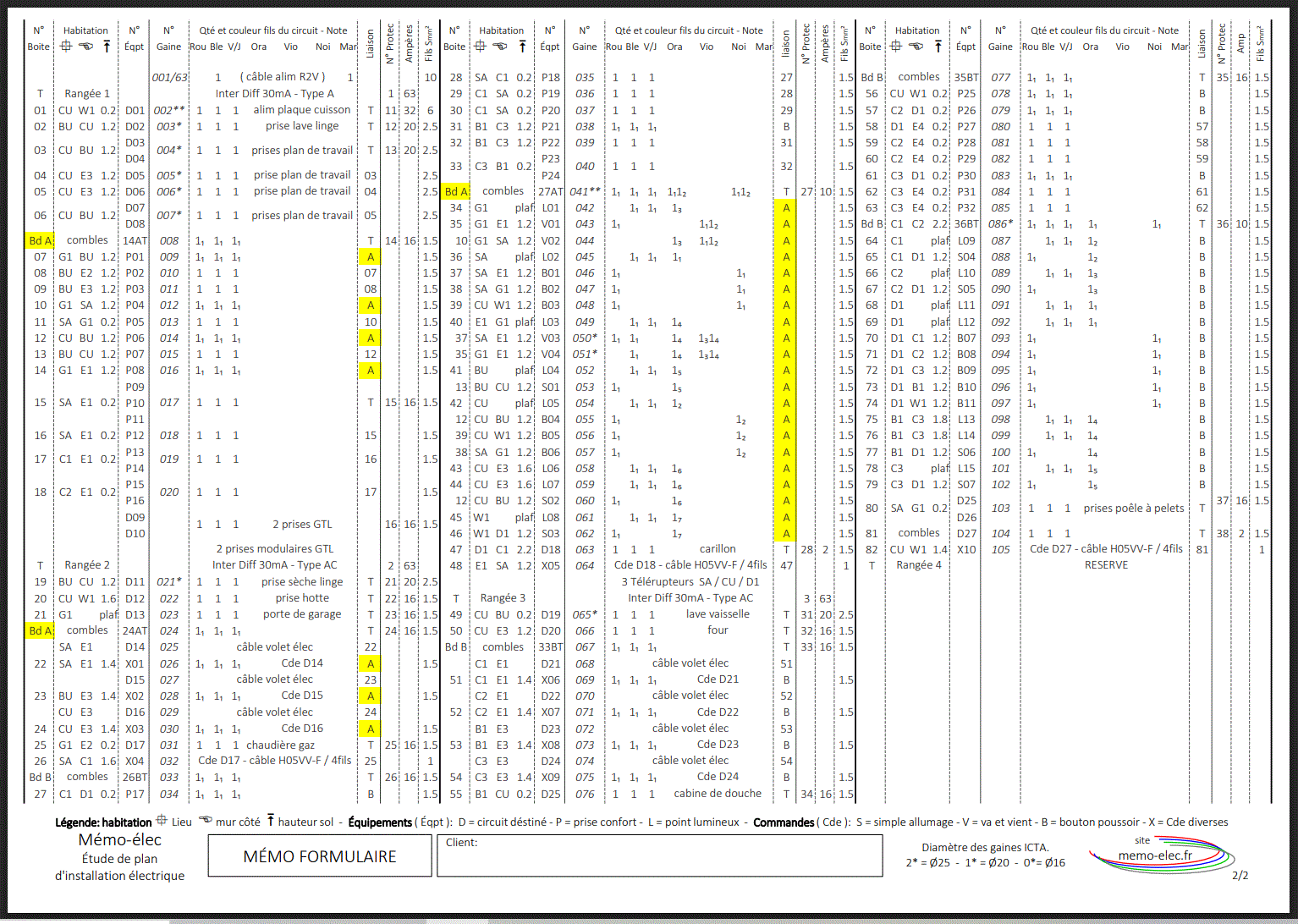

Les boites de dérivation ( Bd ).

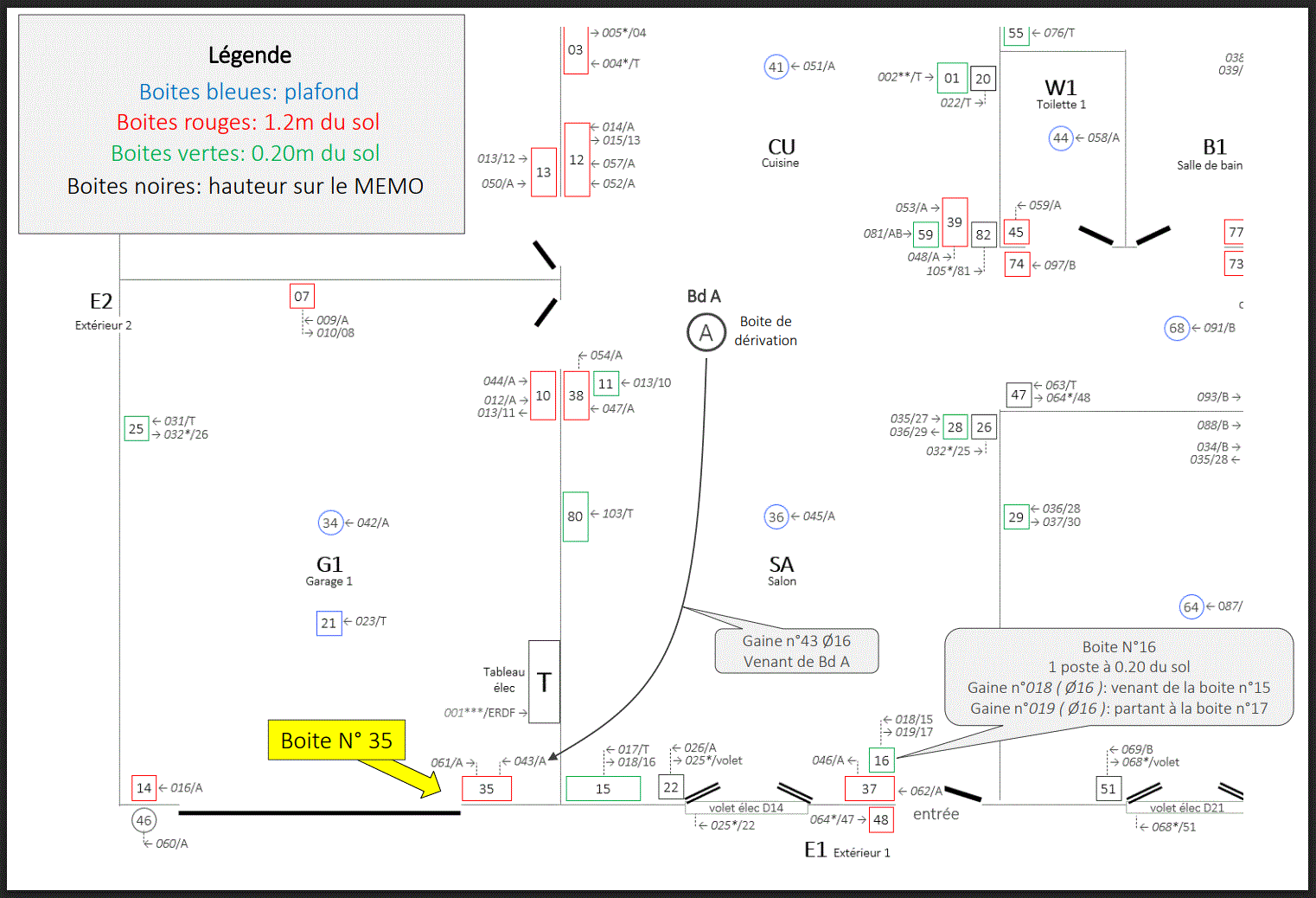

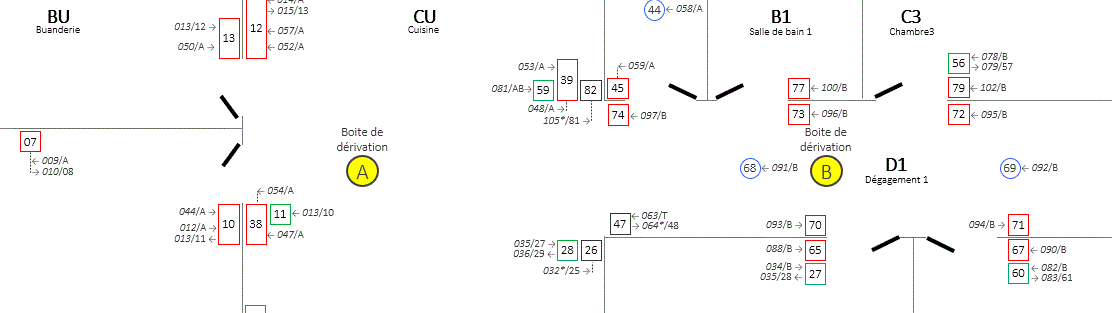

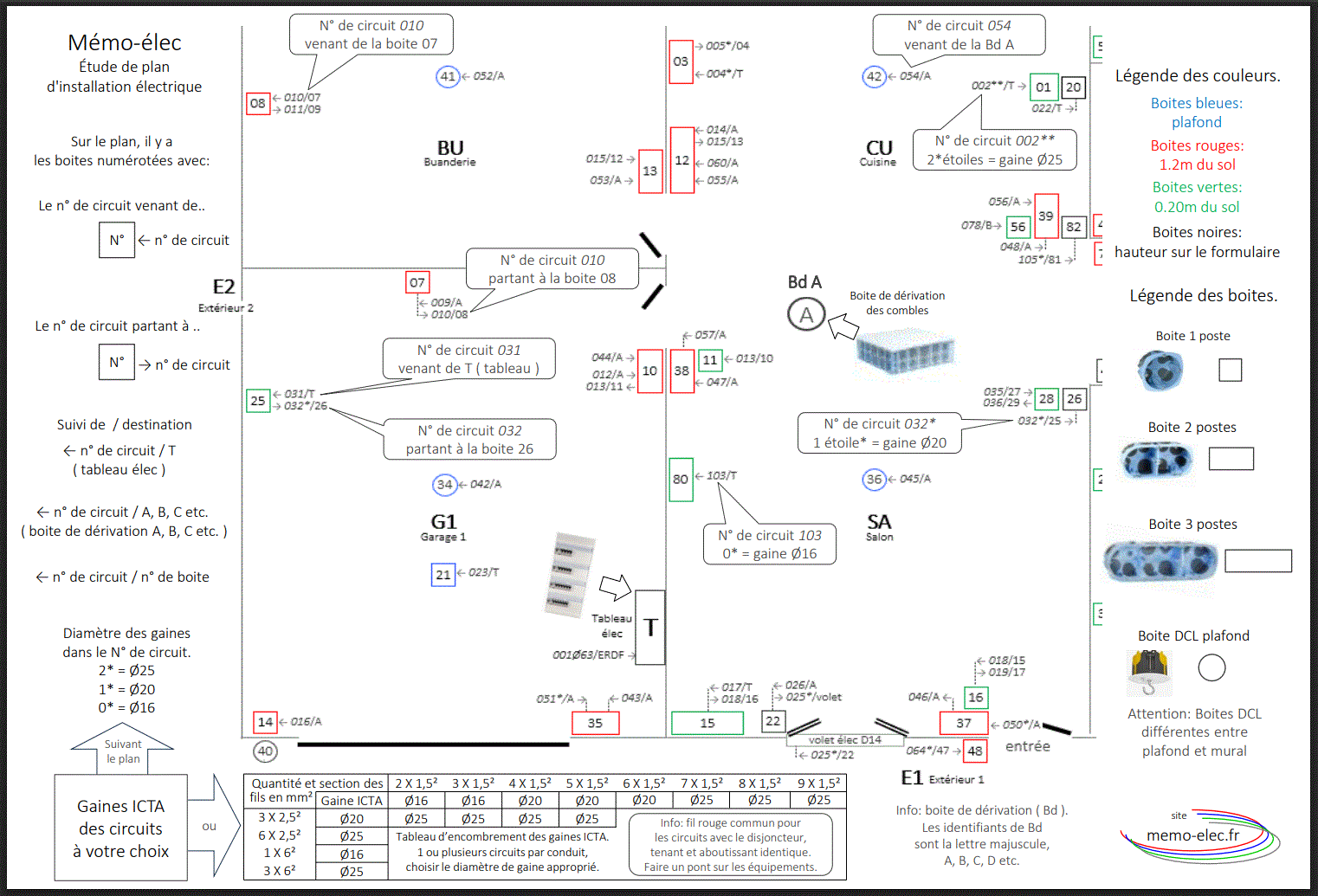

Les Bd sont représentées par un cercle avec la lettre majuscule A, B, C, D etc.

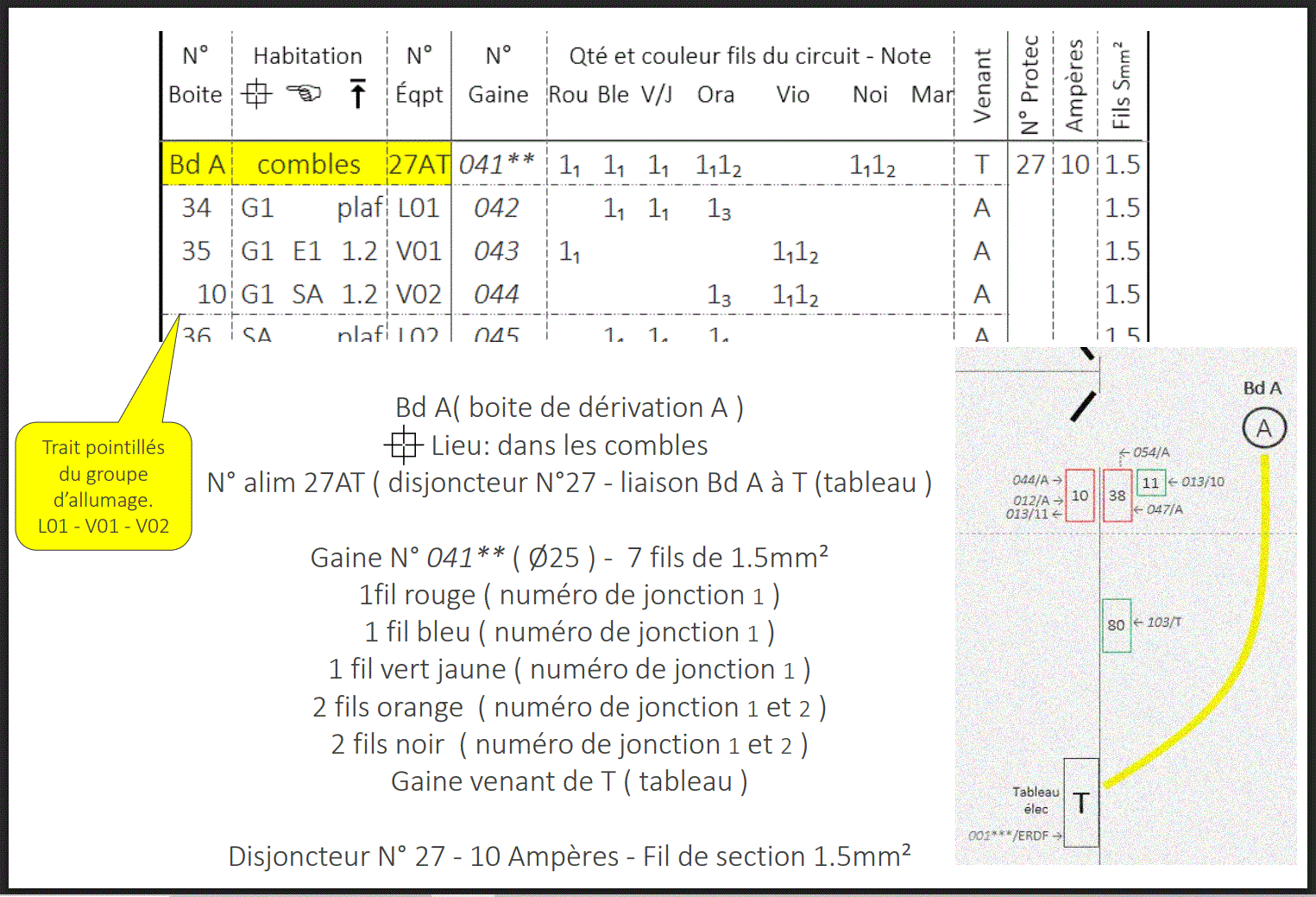

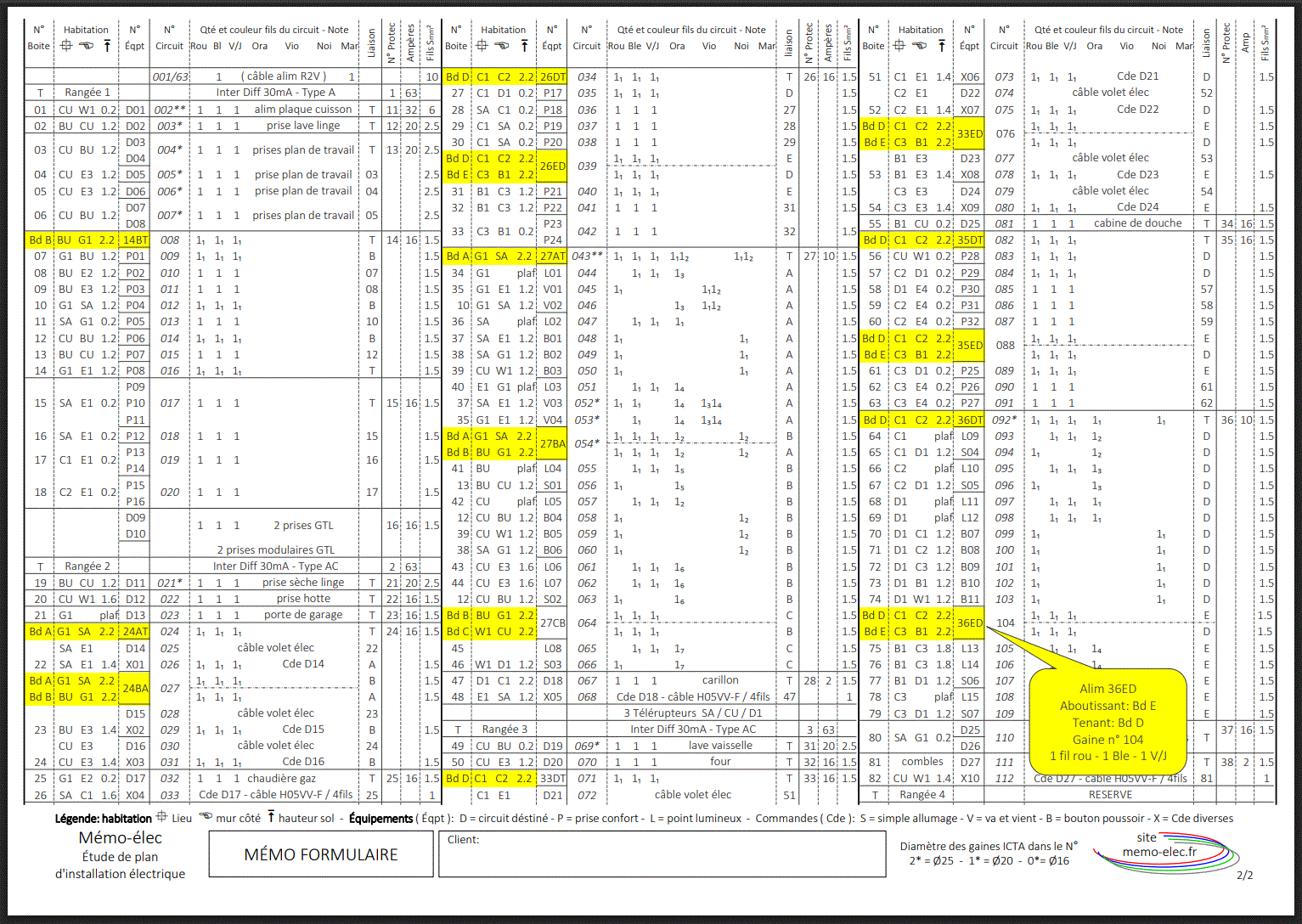

Les alims Bd:
L'identifiant commence par le N° du disjoncteur suivi de la lettre Bd en question et la lettre aboutissant.
Exemple de l'alim Bd 27AT.
- Disjoncteur n°27
- Tenant: Bd A
- Aboutissant: T ( tableau des protections )

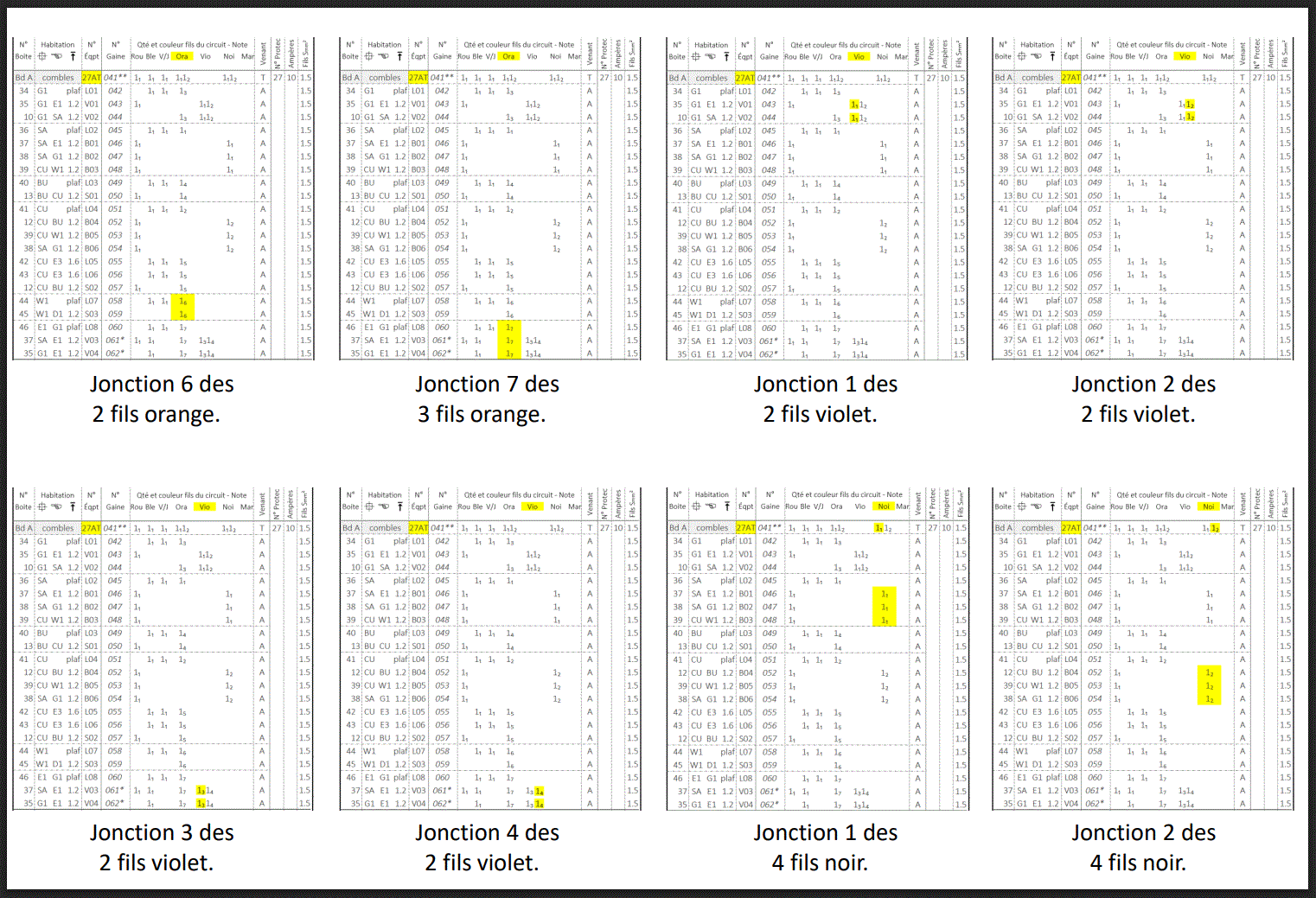

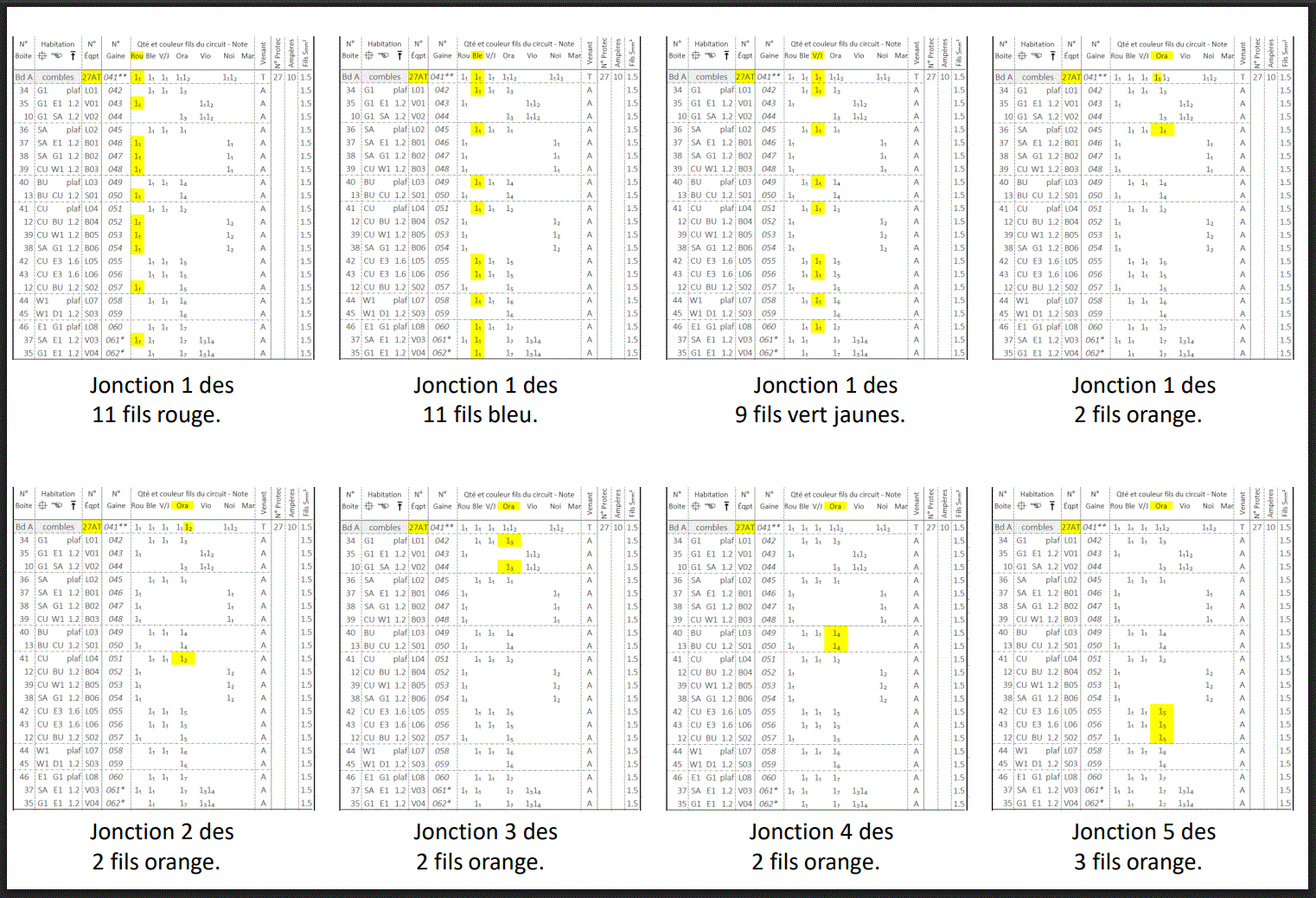

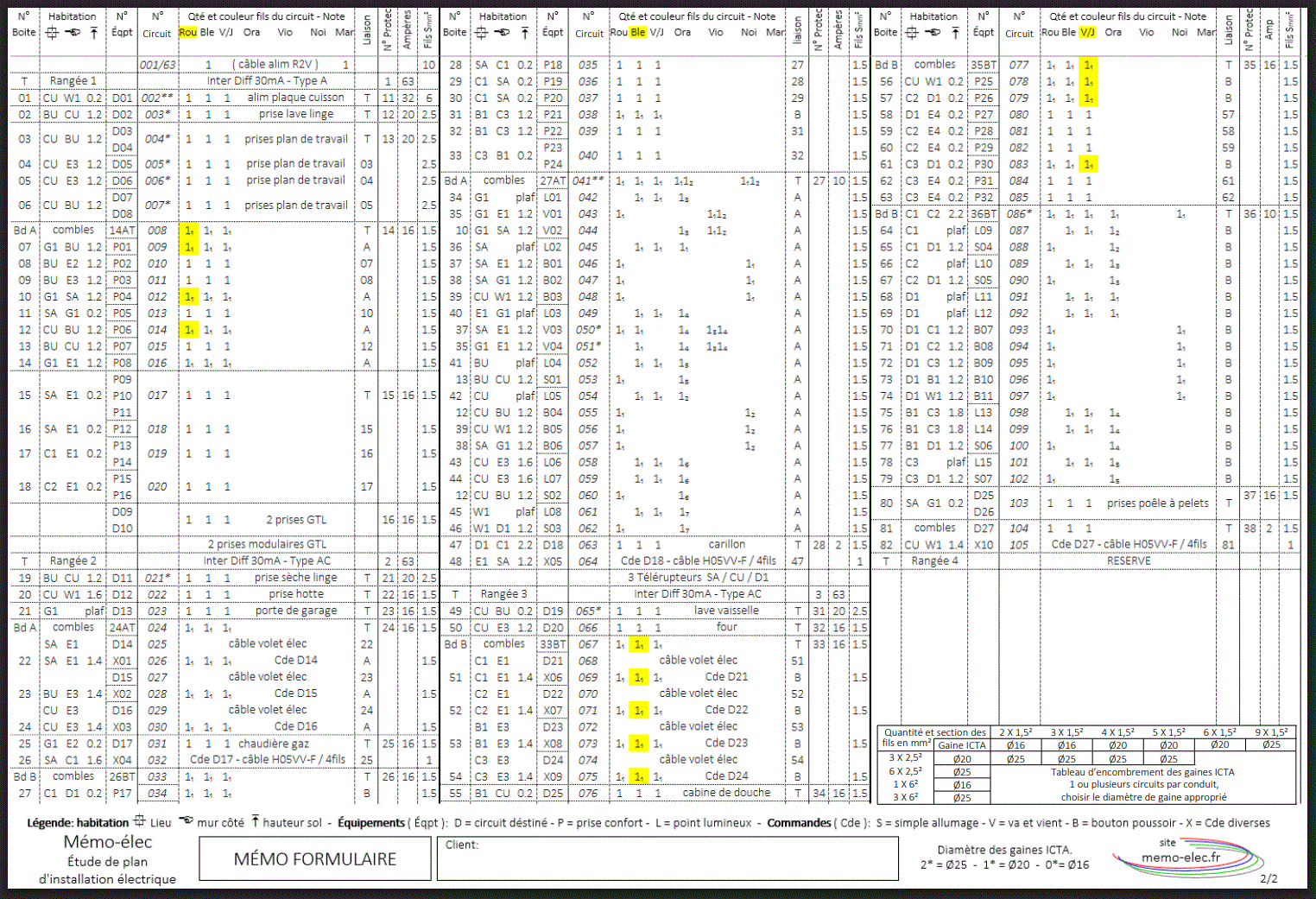

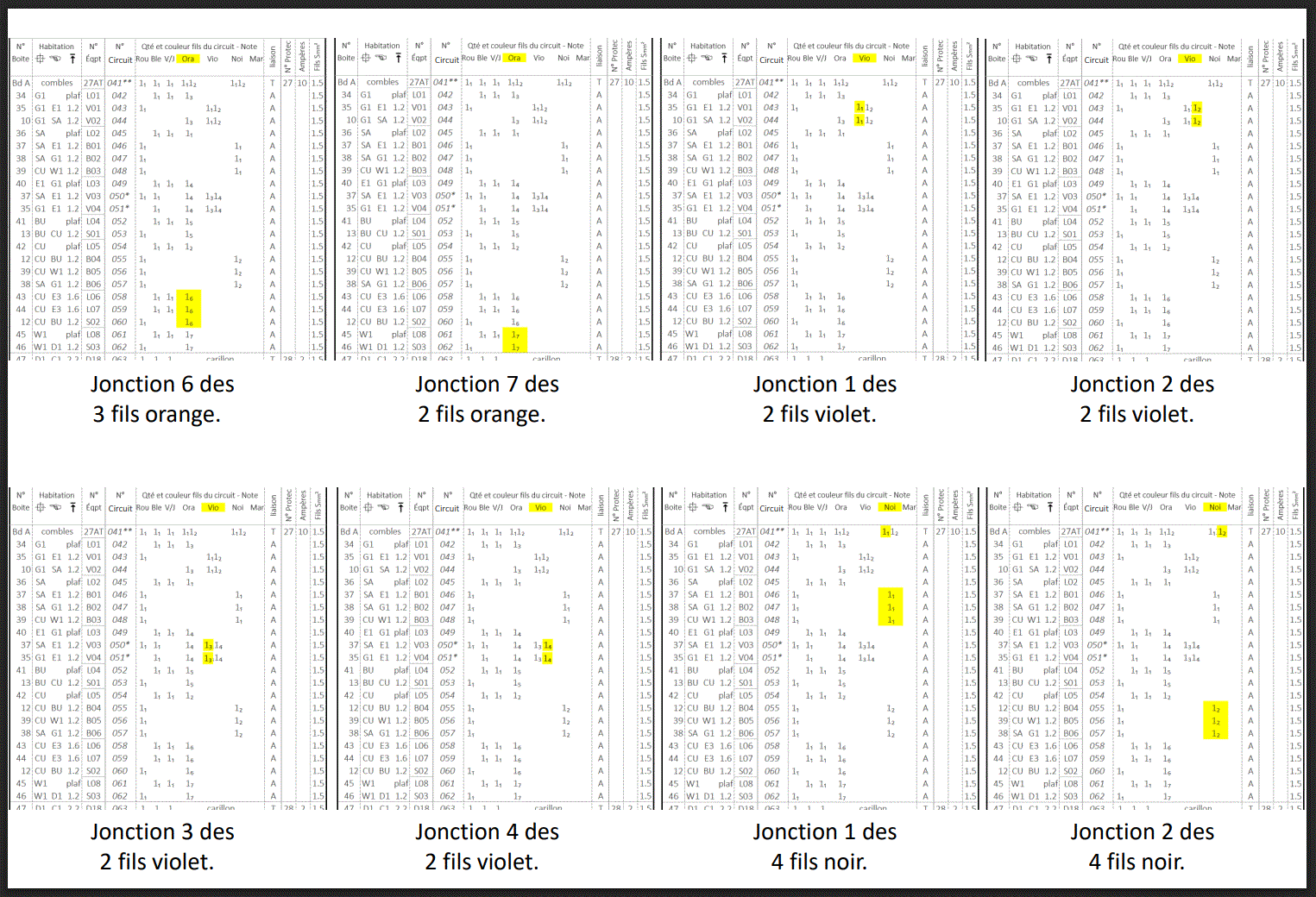

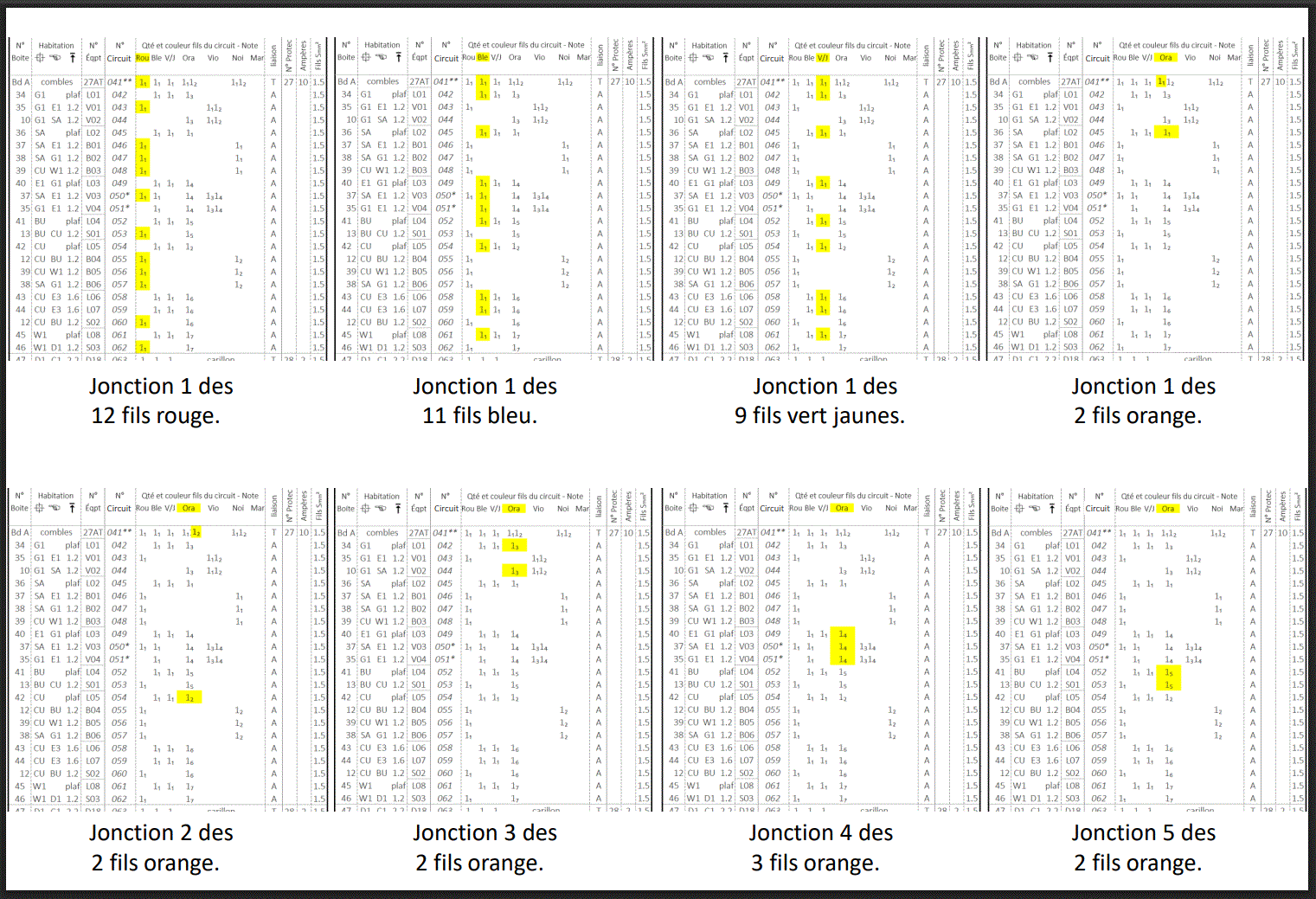

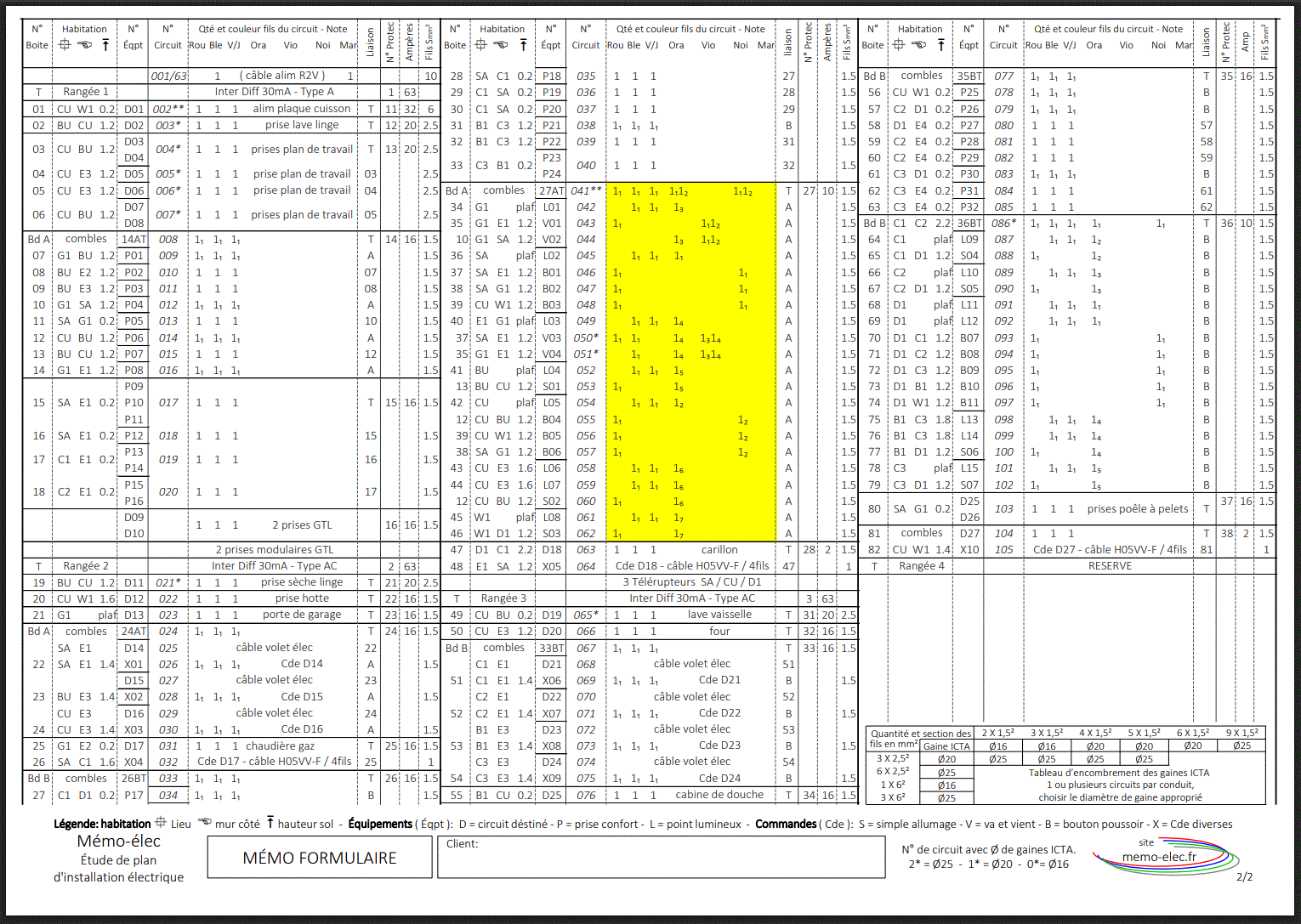

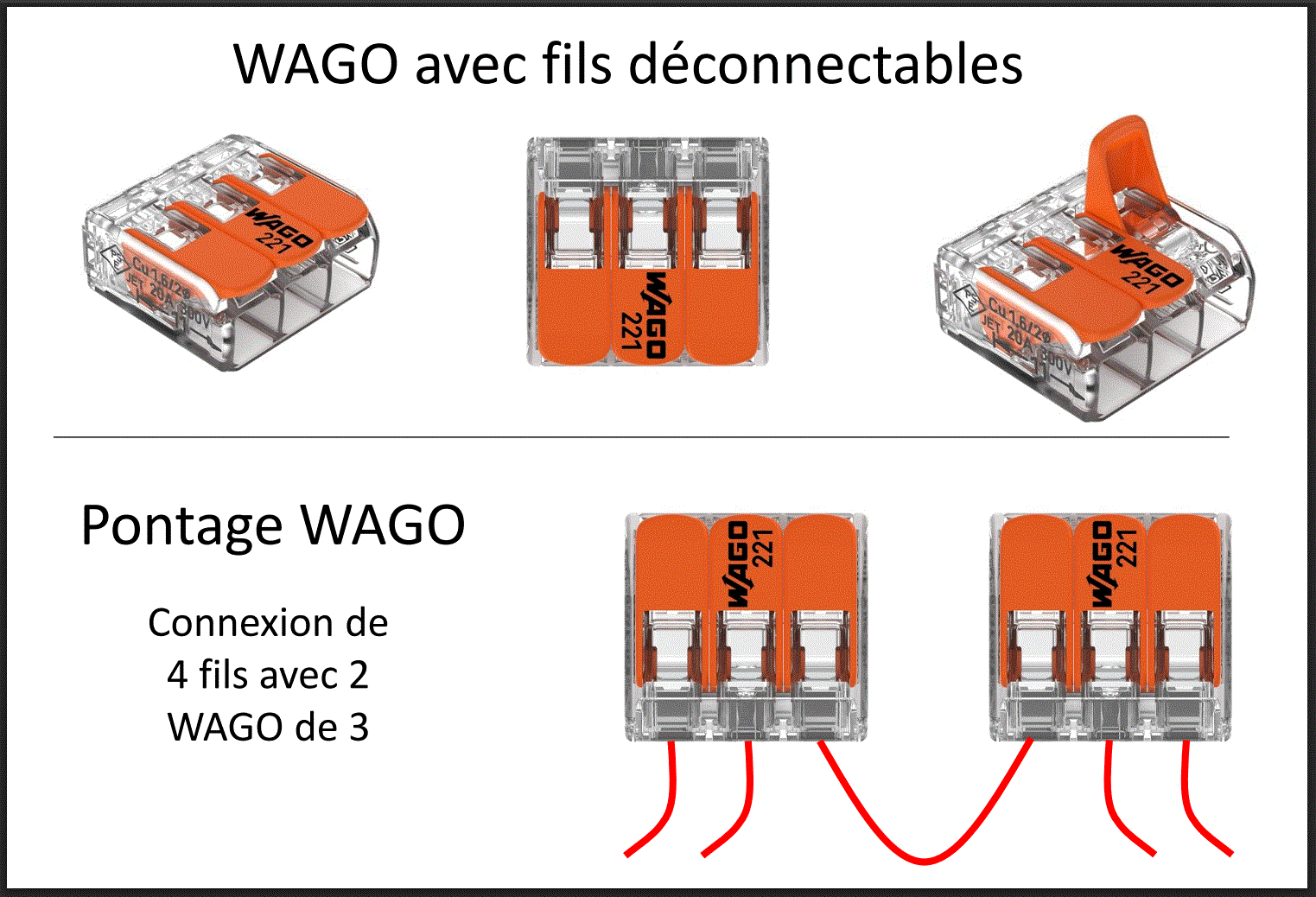

La jonction des fils dans les Bd.

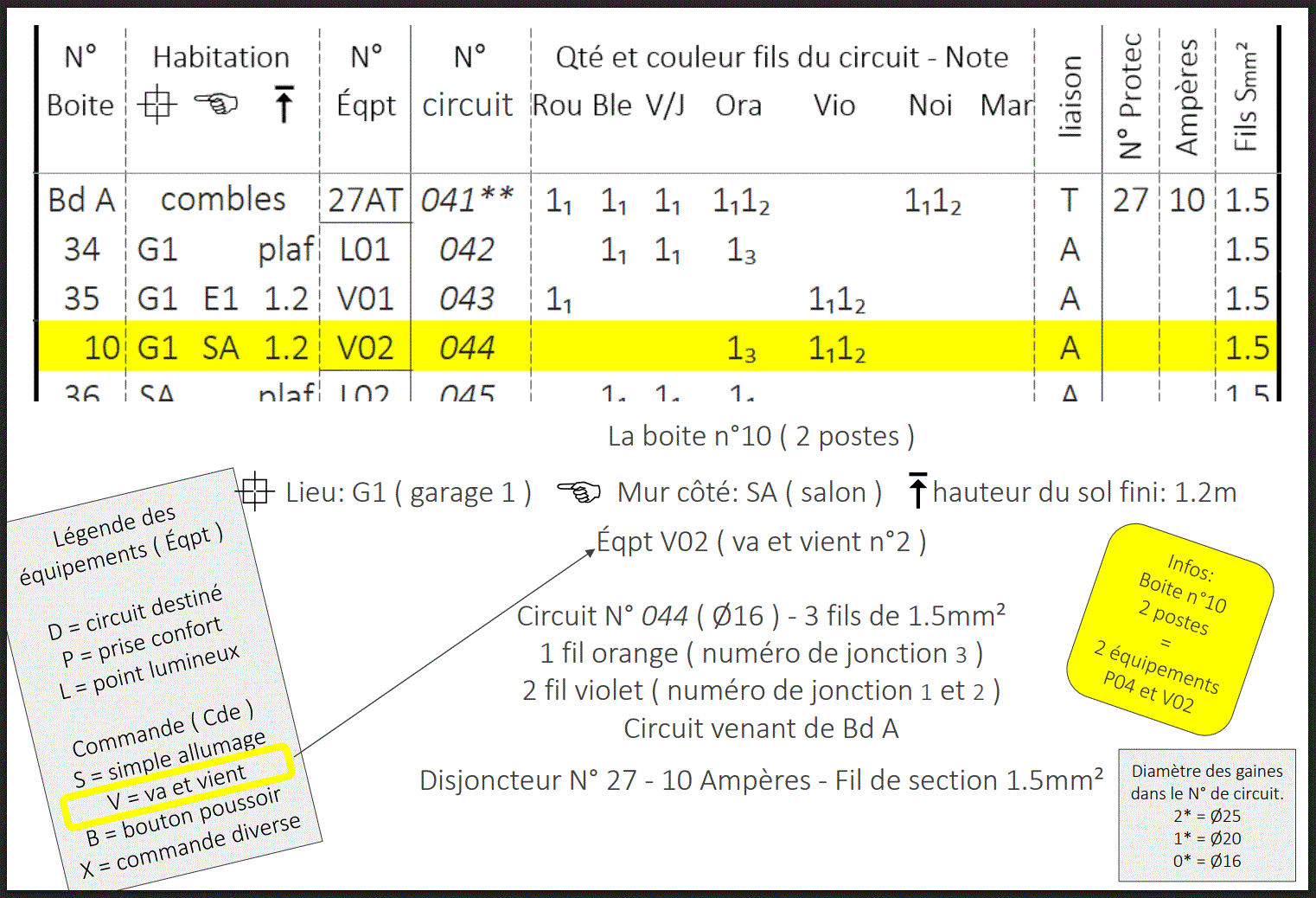

N° de jonction ( petit chiffre ) identique par alim Bd et couleur de fil.

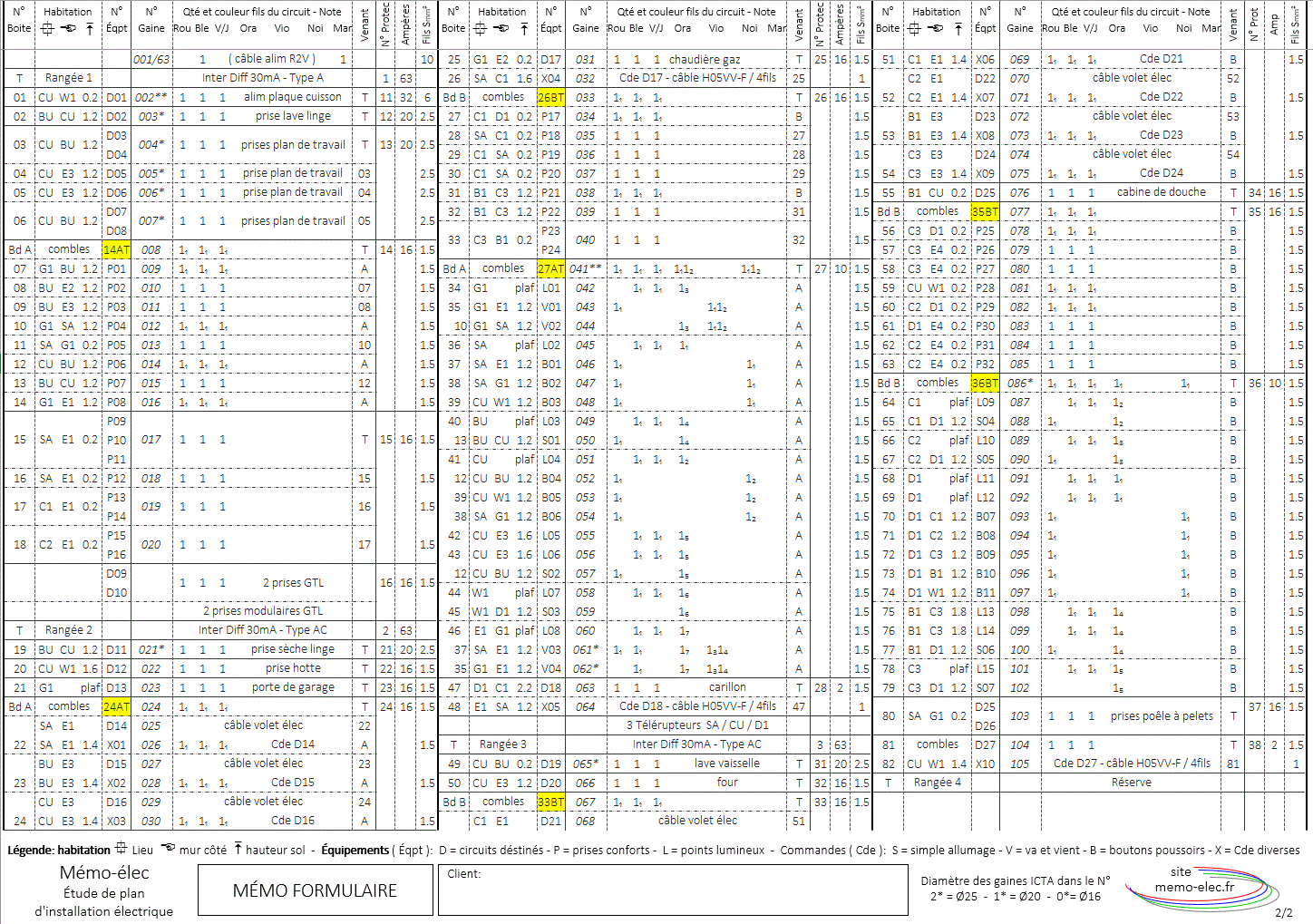

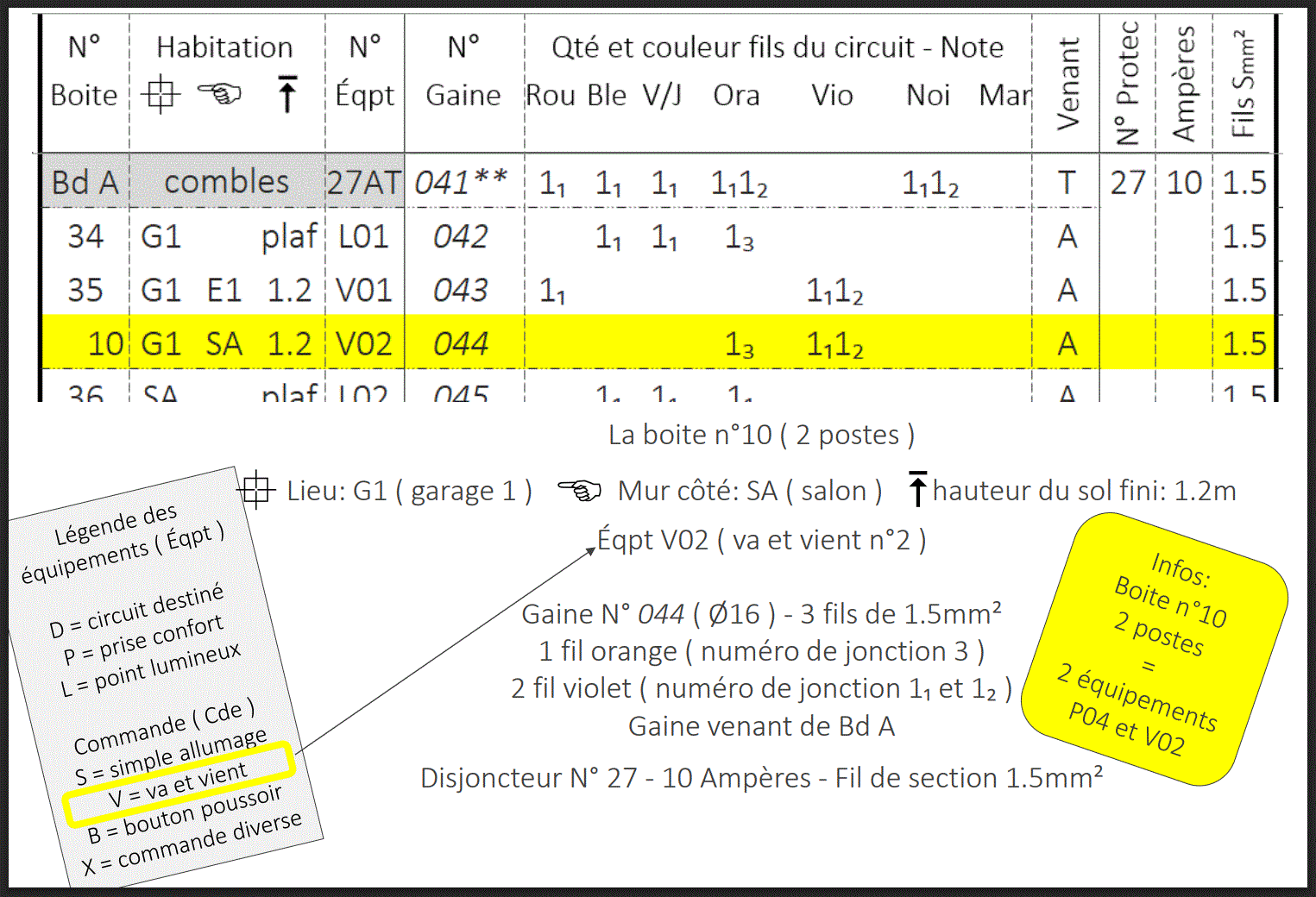

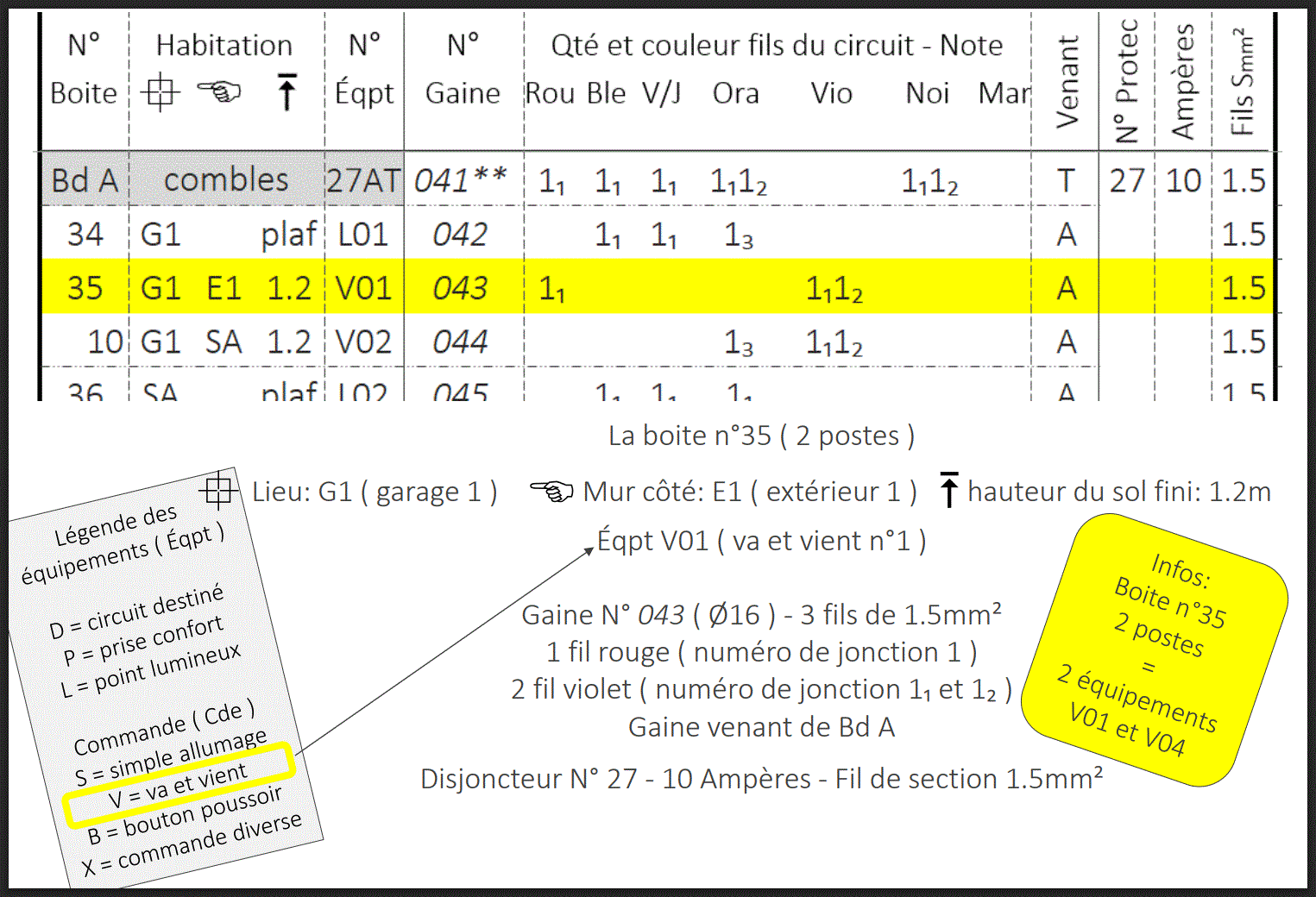

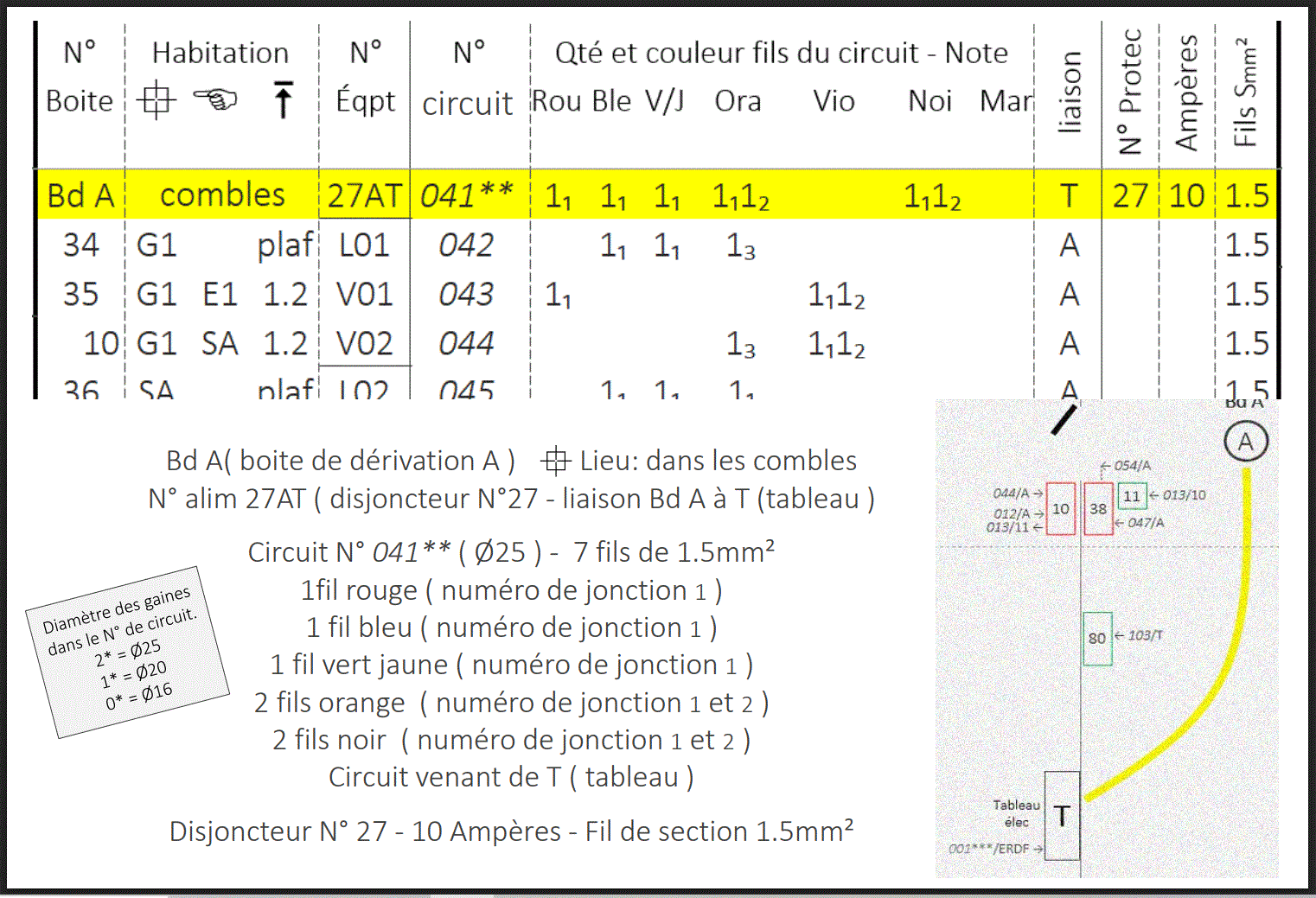

Exemple de l'alim Bd 27AT
Alim Bd 14AT
Jonction 1 des 5 fils rouge
Alim Bd 26BT
Jonction 1 des 3 fils bleu
Alim Bd 35BT
Jonction 1 des 4 fils vert jaune

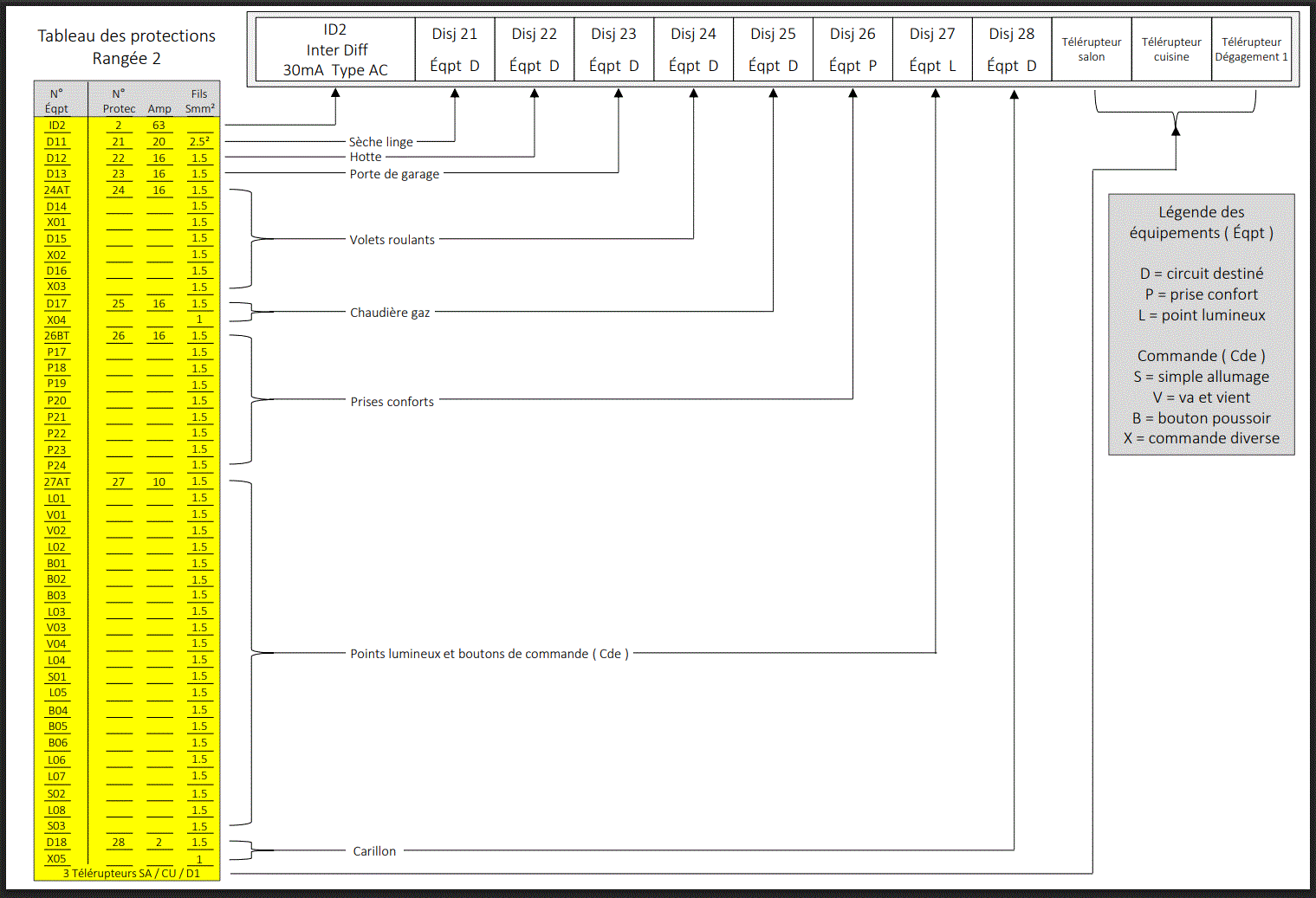

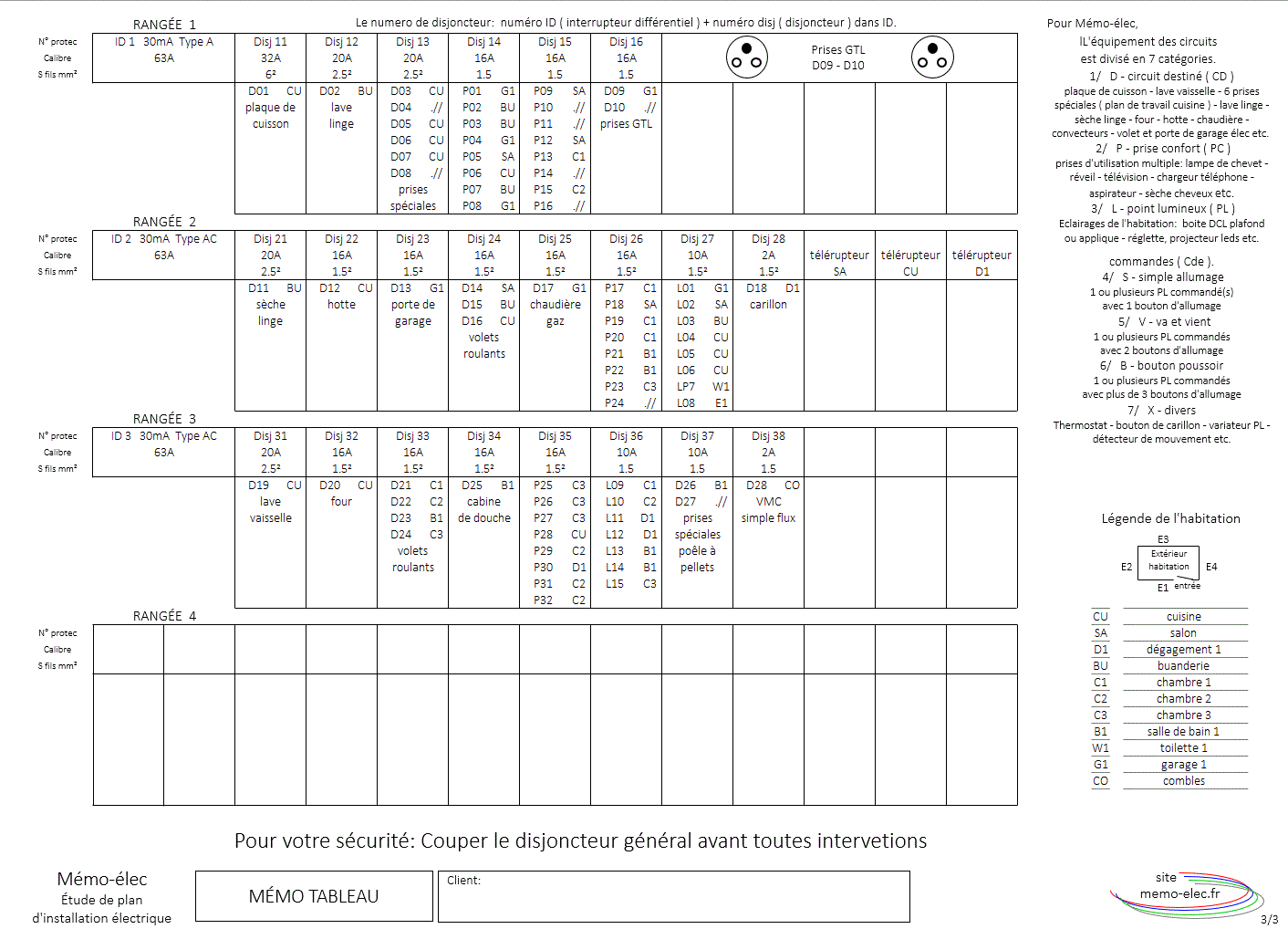

Tableau des protections.
Rangée 2 du tableau.
N° Protec: numéro de protection
Interrupteur différentiel ( ID ): 1 chiffre
ou
disjoncteur ( Disj ): 2 chiffres ( n° ID + n° disj ).
Ampères:
calibre de la protection en ampères.
Fils Smm²:
Section des fils en mm²

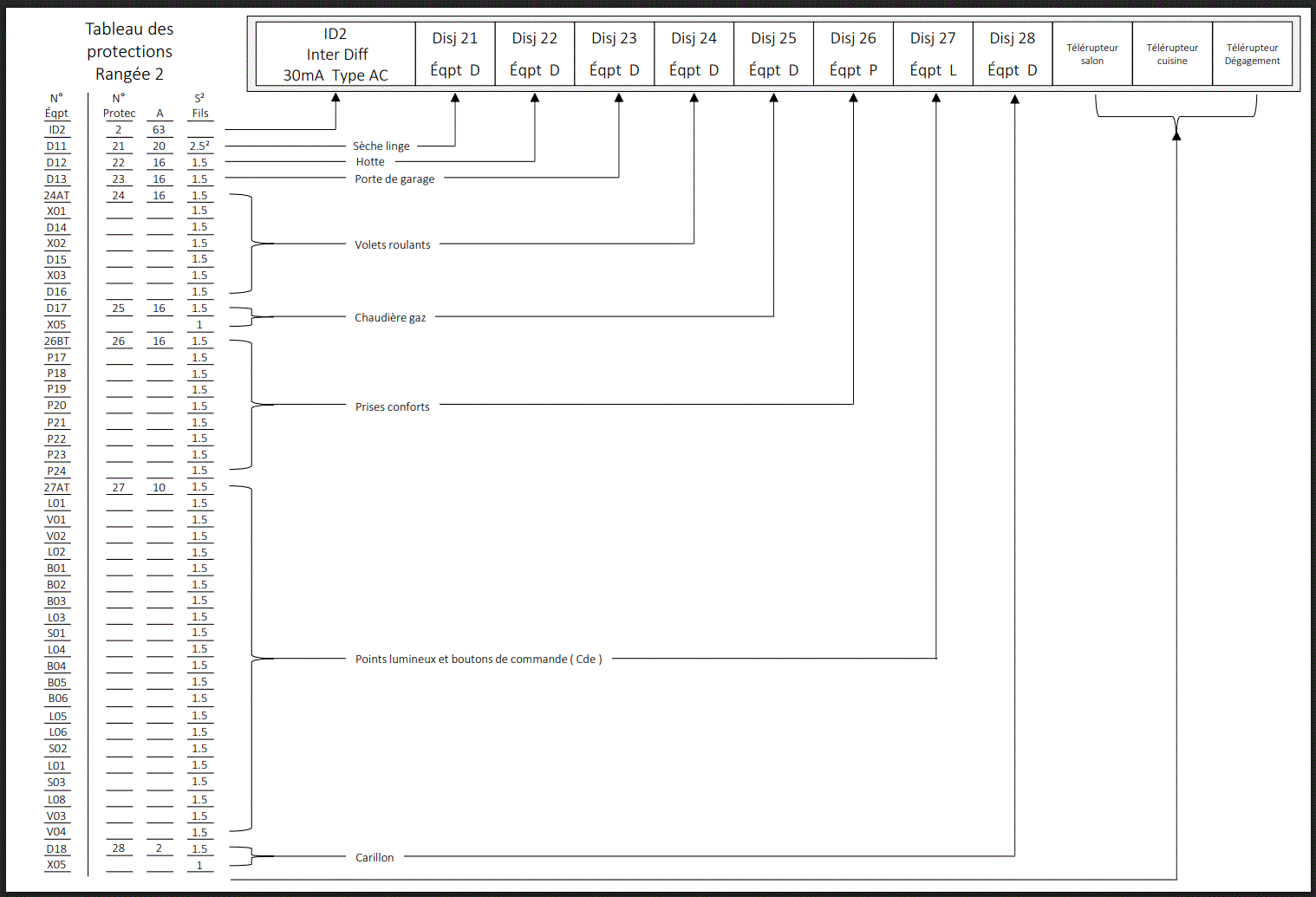

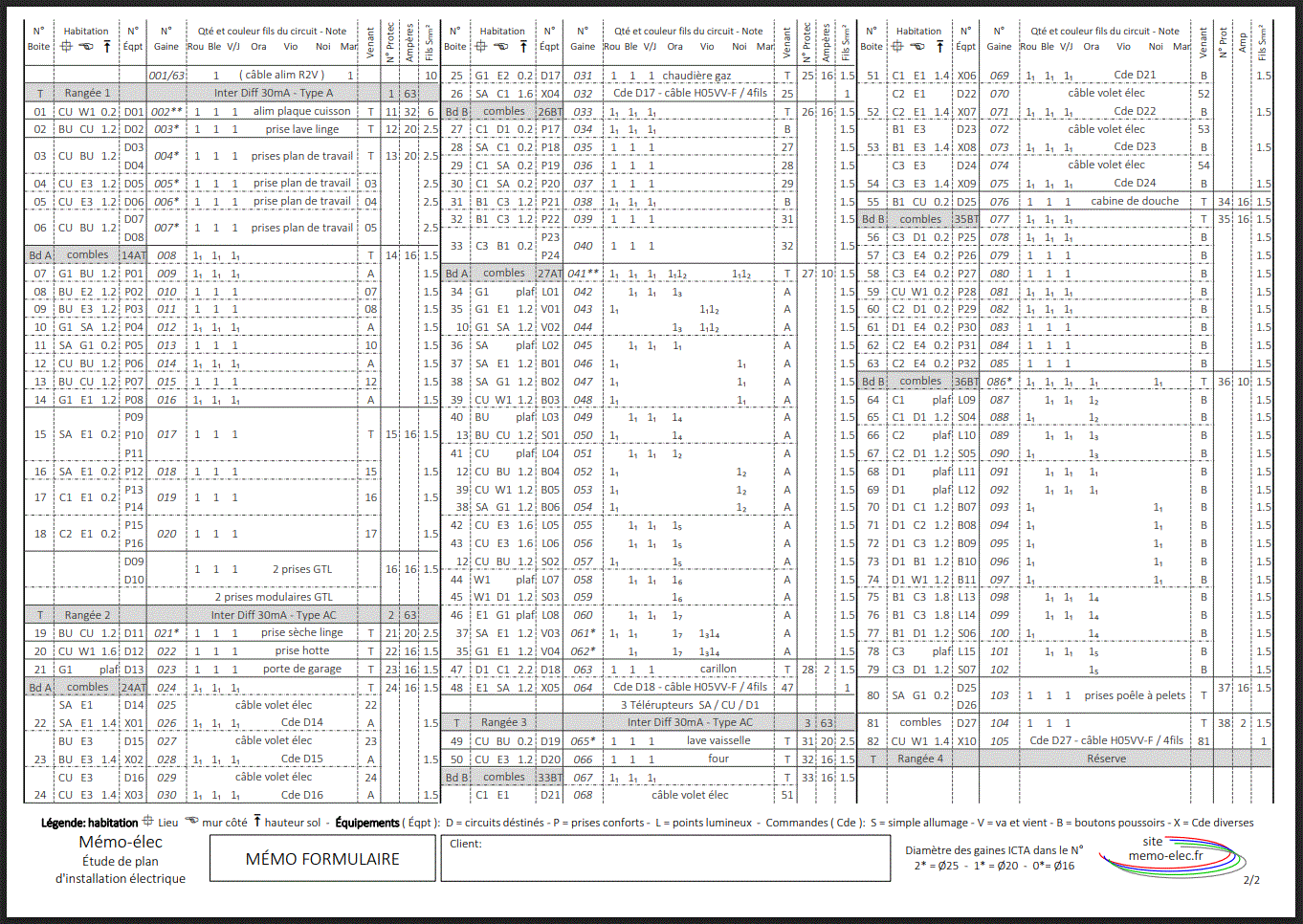

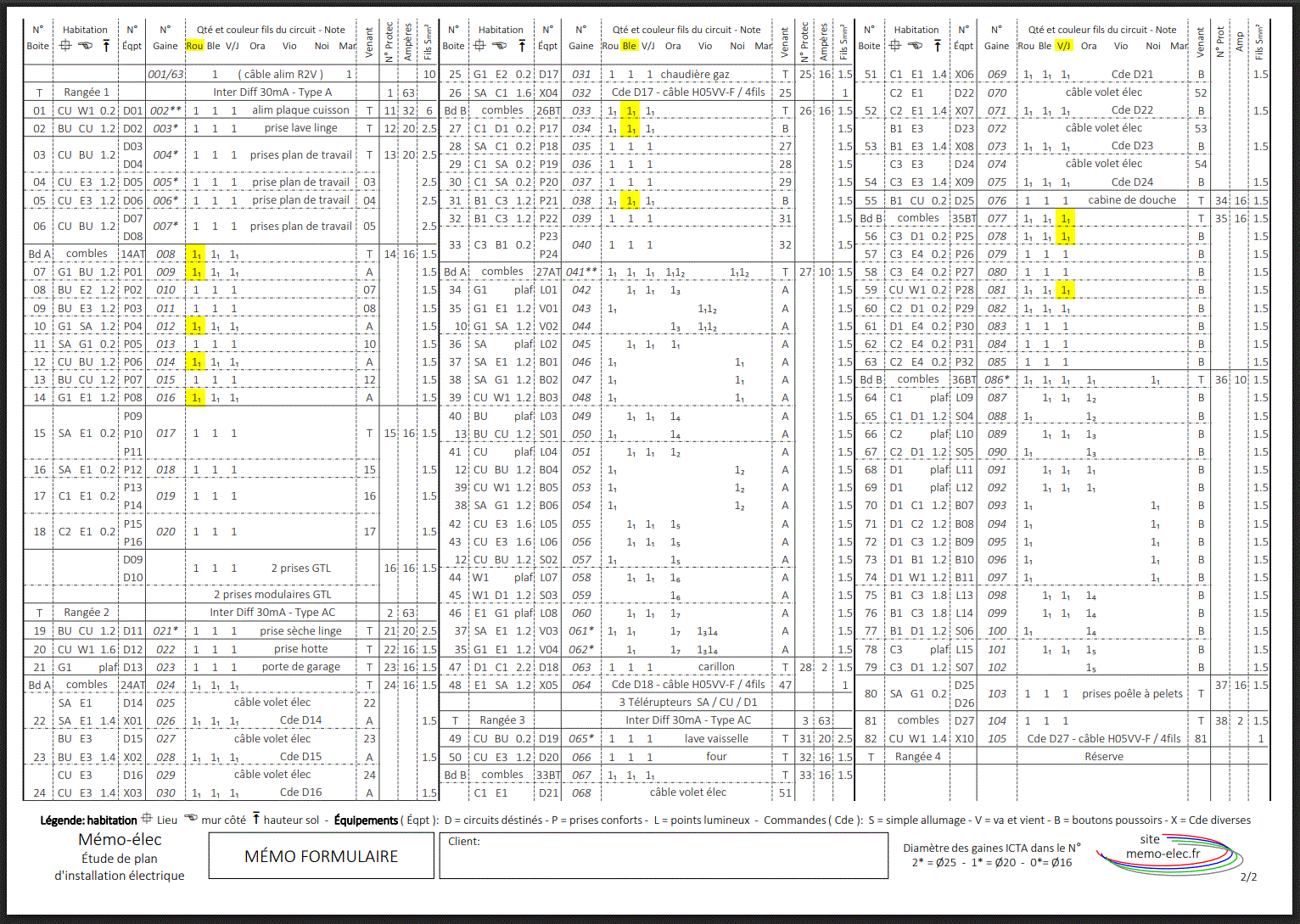

Rangée 2 du formulaire sur un tableau.

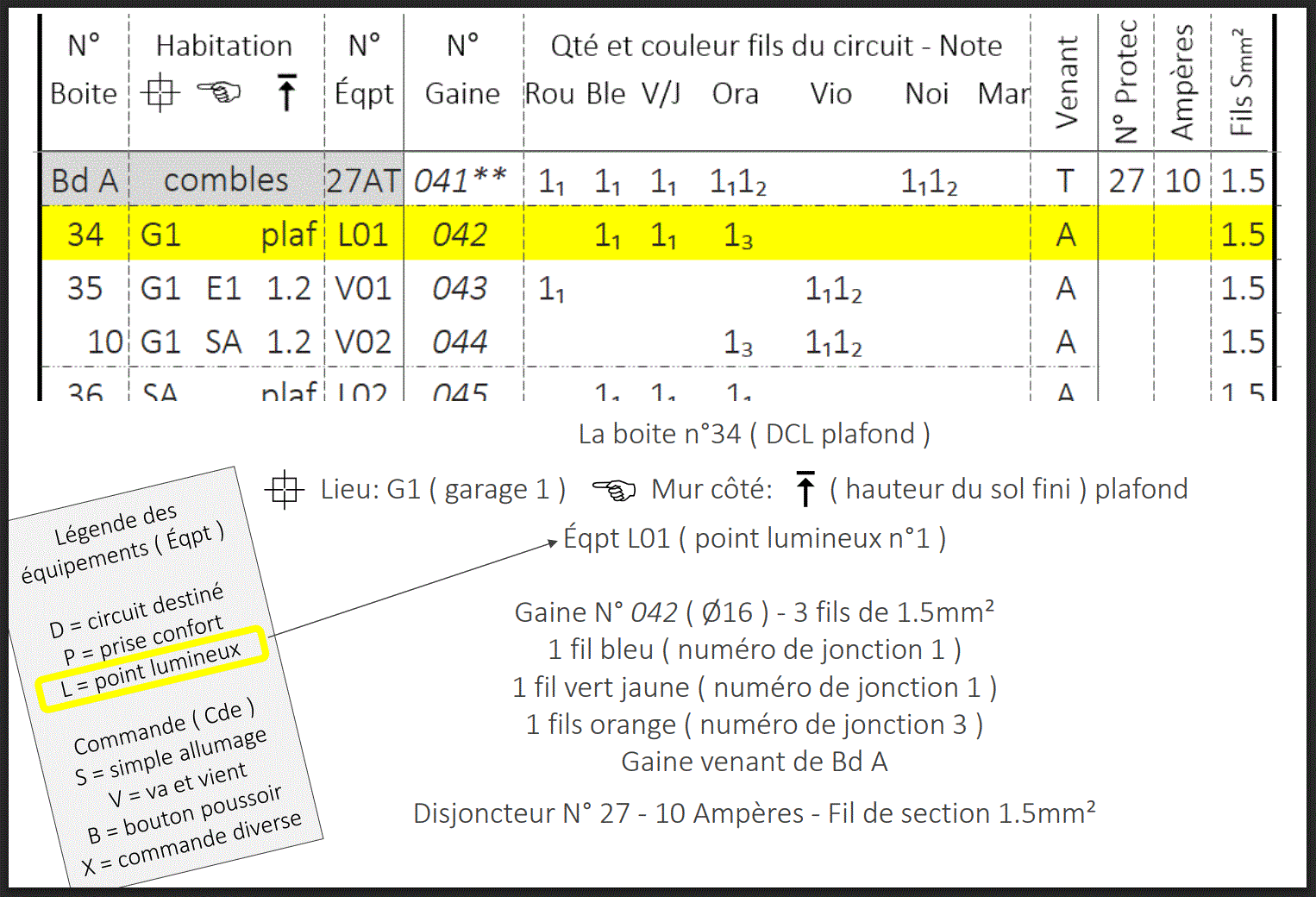

Catégorie des équipements ( Éqpt )
Éqpt D: circuit destiné
Éqpt P: prise confort
Éqpt L: point lumineux
Éqpt de commande ( Cde ):
S - simple allumage / V - va et vient / B - bouton poussoir / X - Cde diverse
Option 1

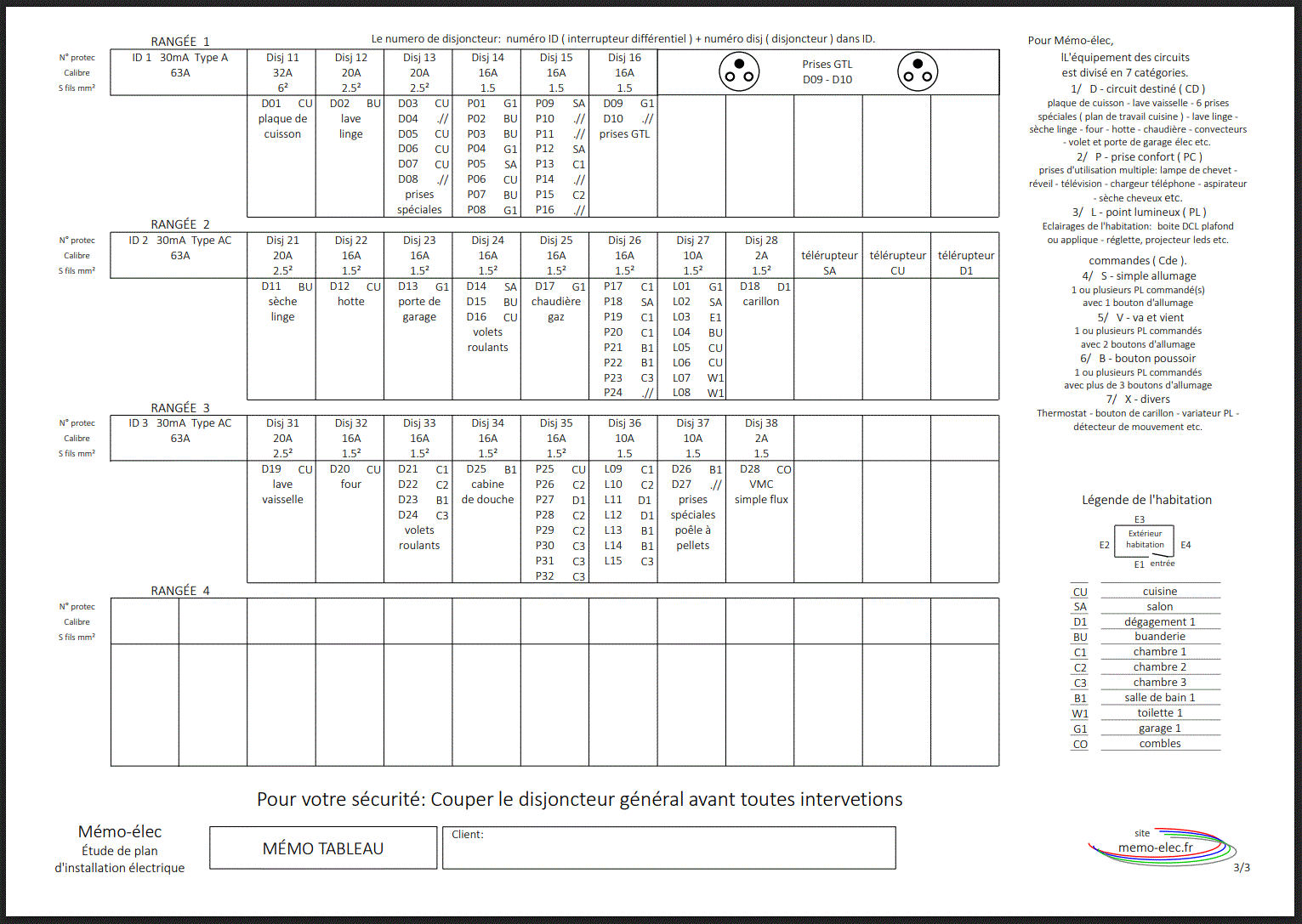

Tableau des protections.
Option 2

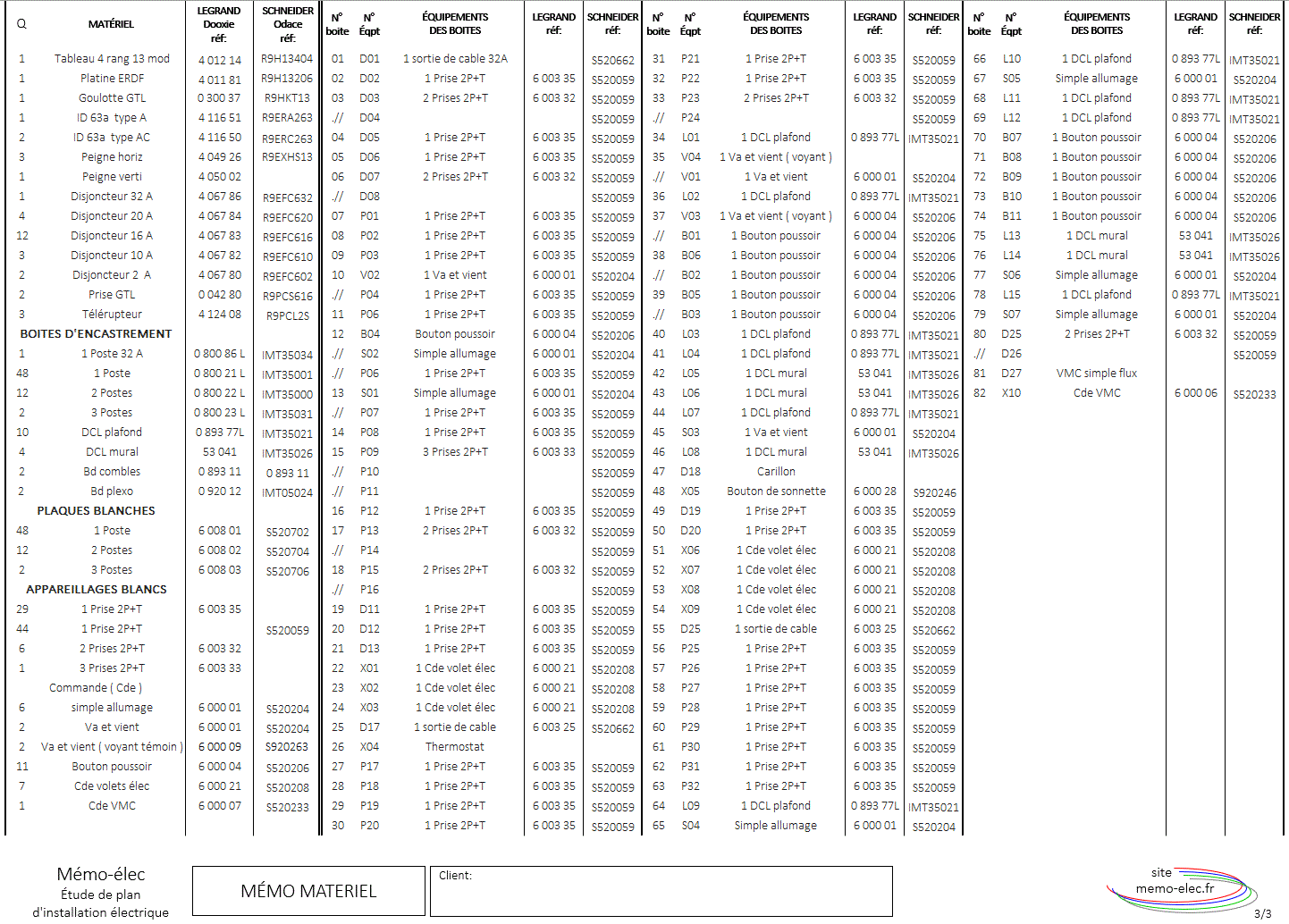

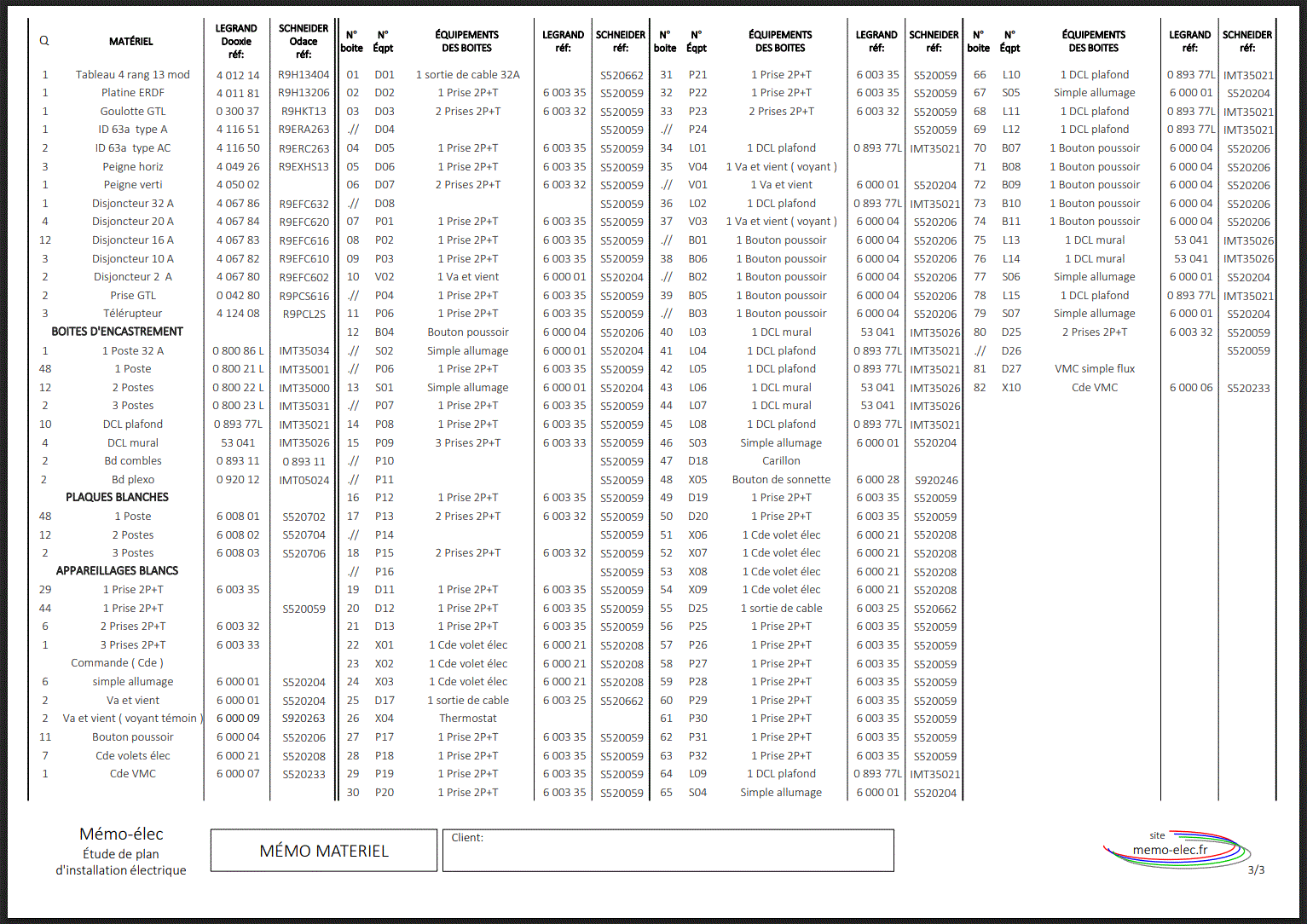

Le Matériel.
Choisir un site, trouver un prix avec la marque et référence du matériel électrique.
Infos sur l'appareillage, uniquement avec:
Pour votre sécurité:
Couper le disjoncteur général avant toutes interventions.
Important:
Renseignez vous sur le réseaux multimédia et la création d'une terre au tableau et
mise à la terre, baignoire, robinetterie, huisserie métallique porte, fenêtre, baie vitrée, arrivée gaz etc.
À propos:
Mémo-élec est un nouveau concept de plan pensé pour simplifier la compréhension,
la réalisation et la maintenance d’installation électrique.
Il regroupe sur un support visuel, les équipements et les circuits afin de faciliter:
- la préparation des travaux.
- le câblage des circuits.
- le dépannage.
- les évolutions futures de l’installation.
- l'oubli d'un équipement dans la réalisation du projet.
Le concept s’appuie sur des plans permettant d’identifier les différents équipements.
L’objectif, rendre l’électricité plus compréhensible, plus pratique et plus accessible à tous.
Aujourd’hui, les plans électriques classiques restent souvent complexes ou réservés aux spécialistes.
Mémo-élec apporte une solution basée sur 40 années d'expérience,
actuellement aucun logiciel voir l'IA participe à la réalisation d'une étude.
