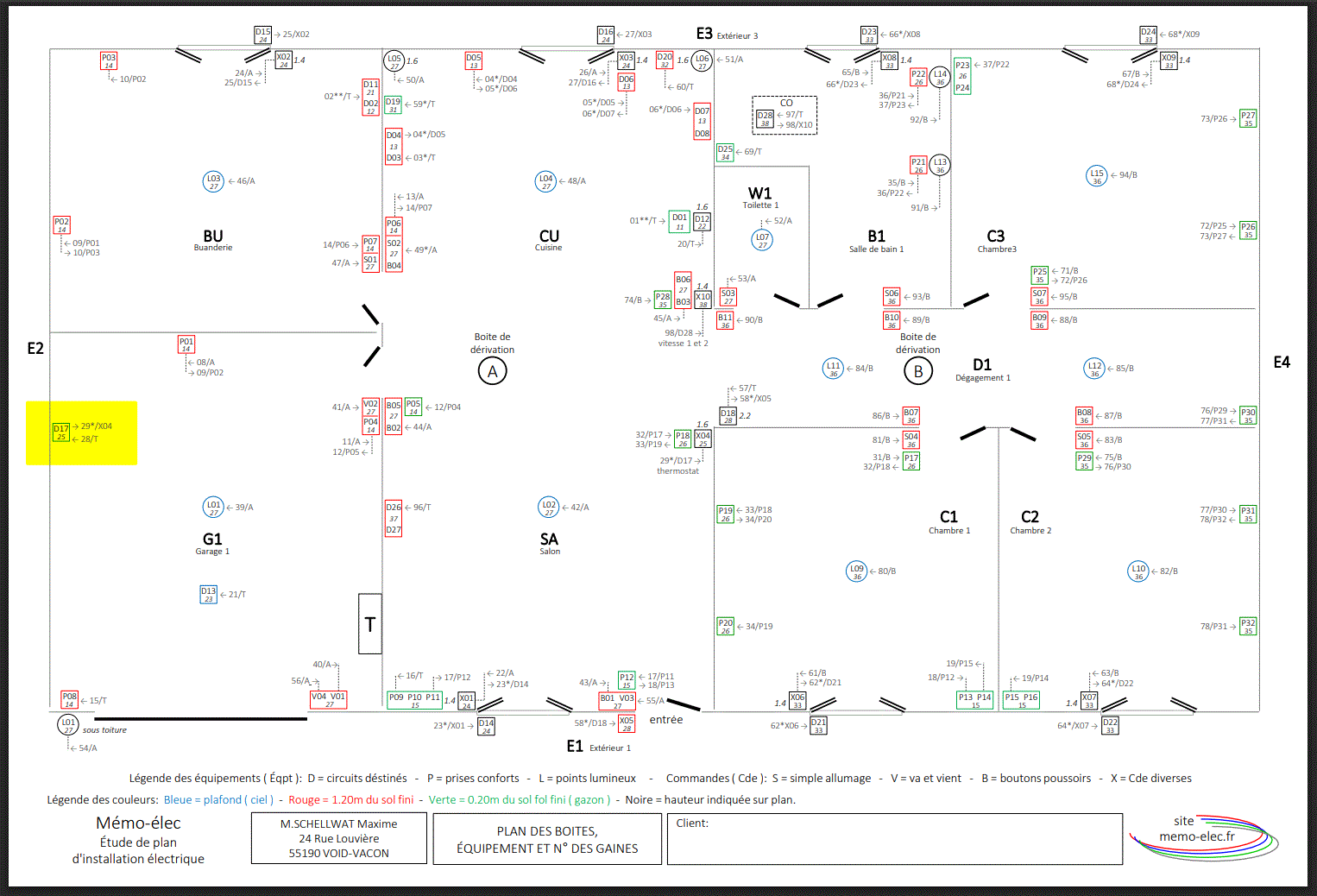

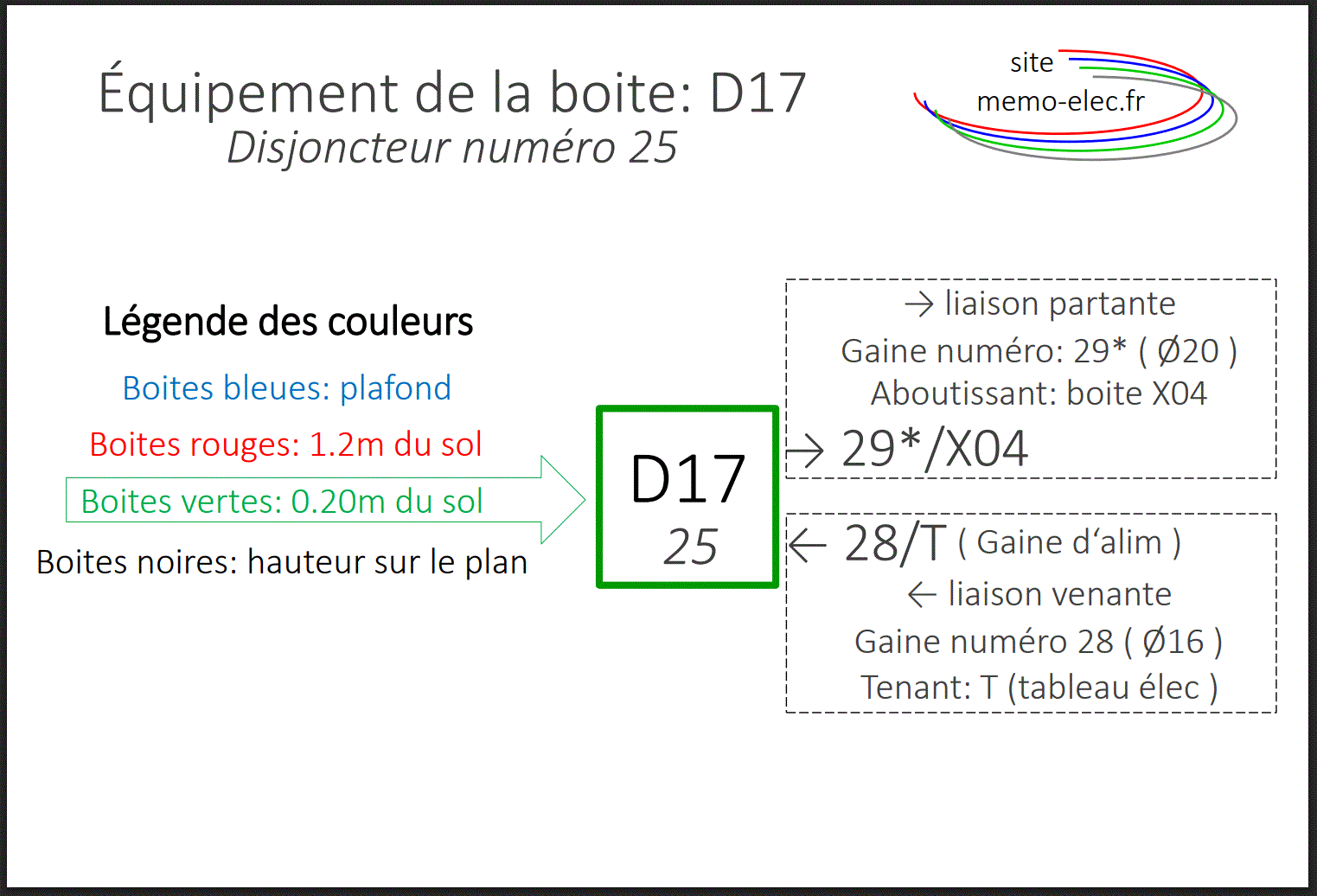

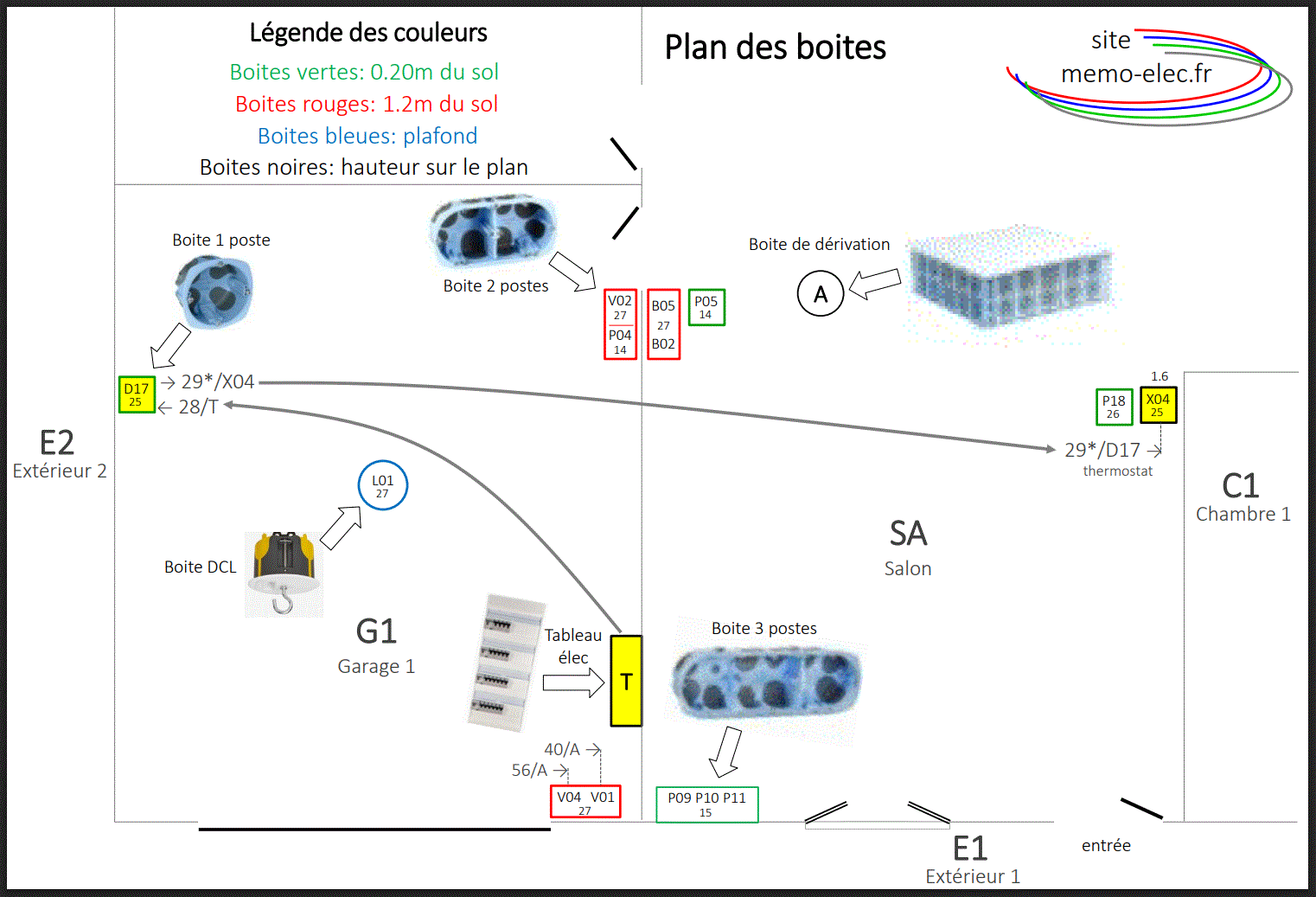

Circuits D02 - D07

Circuit destiné ( D ) n° 02 et n° 07

Boite 2 postes  à 1.20 du sol fini.

Lieu: BU ( buanderie ) - Mur côté CU ( cuisine )

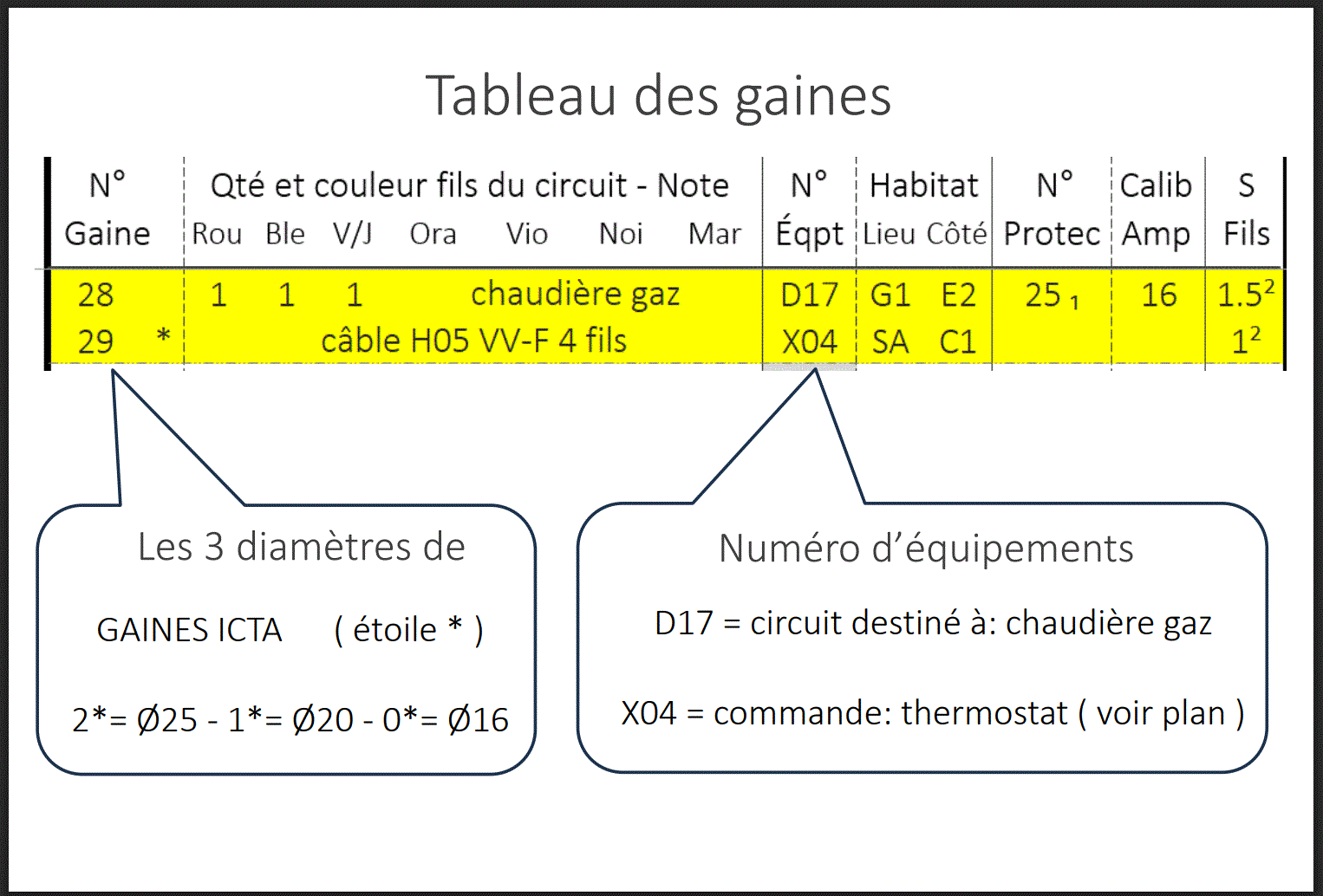

1 Gaine Ø25: partant au TABLEAU

Circuit P11

Prise confort ( P ) n° 11

Boite 2 postes à 0.20m du sol fini.

Lieu: C1 (chambre 1 ) - Mur côté E1 ( extérieur 1 )

1 Gaine Ø16: partant à la boite du circuit n° 10.

1 Gaine Ø16: venant à la boite du circuit n° P12.

Circuit L03

Point lumineux ( L ) n° 03

Boite DCL plafond

Lieu: BU ( buanderie ) - Mur côté

1 Gaine Ø16: partant à la boite de dérivation A ( Bd A ).

Circuit S07

Simple allumage  ( S ) n° 7

Boite 1 poste à 1.20m du sol fini.

Lieu C3 ( chambre 3 ) - Mur côté D1 ( dégagement 1 )

1 Gaine Ø16: partant à la boite de dérivation B ( Bd B ).

Circuits B01 - V03

Bouton poussoir ( B ) n° 1 et Va et vient ( V ) n° 3

Boite 2 postes à 1.20m du sol fini.

Lieu SA ( salon ) - Mur côté E1 ( extérieur 1 )

1 Gaine Ø20: partant à la boite de dérivation A ( Bd A ).

Circuit B05 - S02

Bouton poussoir ( B ) n° 5 et simple allumage ( S ) n° 2

Boite 3 poste à 1.20m du sol fini.

Lieu CU ( cuisine ) - Mur côté BU ( buanderie )

1 Gaine Ø20: partant à la boite de dérivation A ( Bd A ).

alim Bd 26BT - 33BT

2 alimentations dans la boite de dérivation B,

depuis T ( tableau des protections )

Disjoncteurs n° 26 et n° 33

1 Gaine Ø20
