Vous avez des bases en électricité,

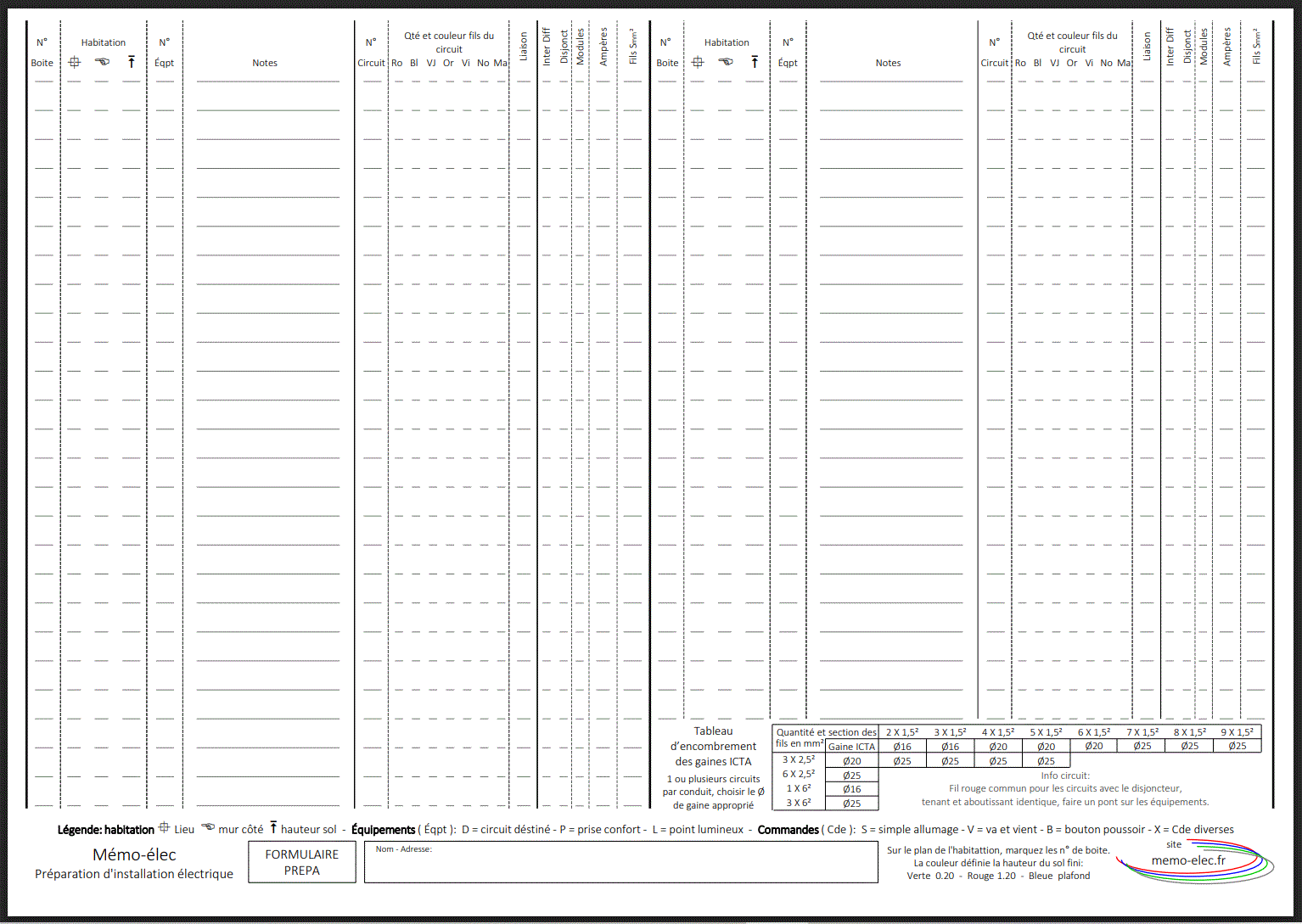

préparer et organiser votre projet en téléchargeant le PDF ci dessous.

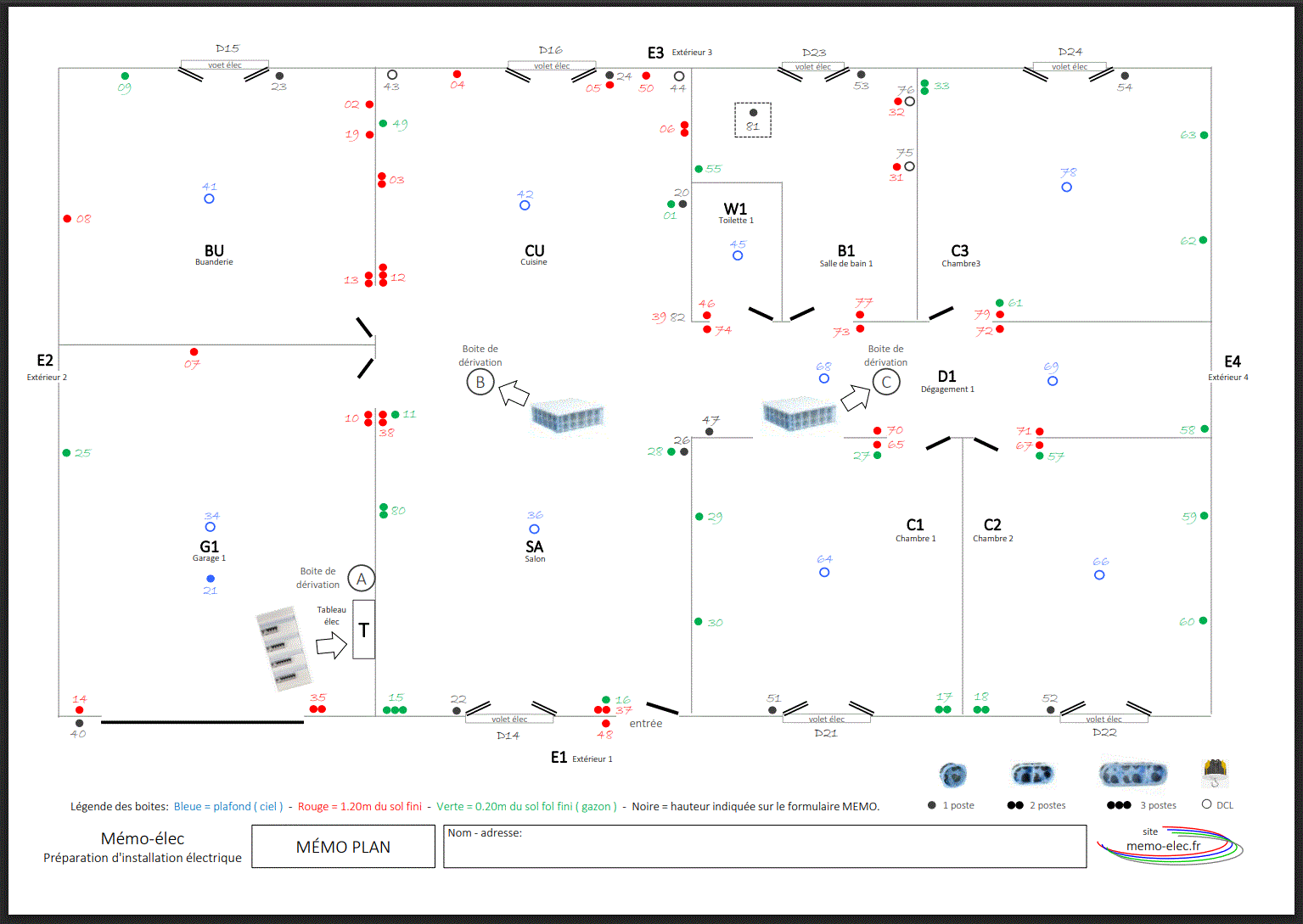

Sur le plan de l'habitation :
- Marquer les numéros de boite ( la couleur définit la hauteur du sol fini).
- Le nombre de points indique le nombre de postes de la boite.

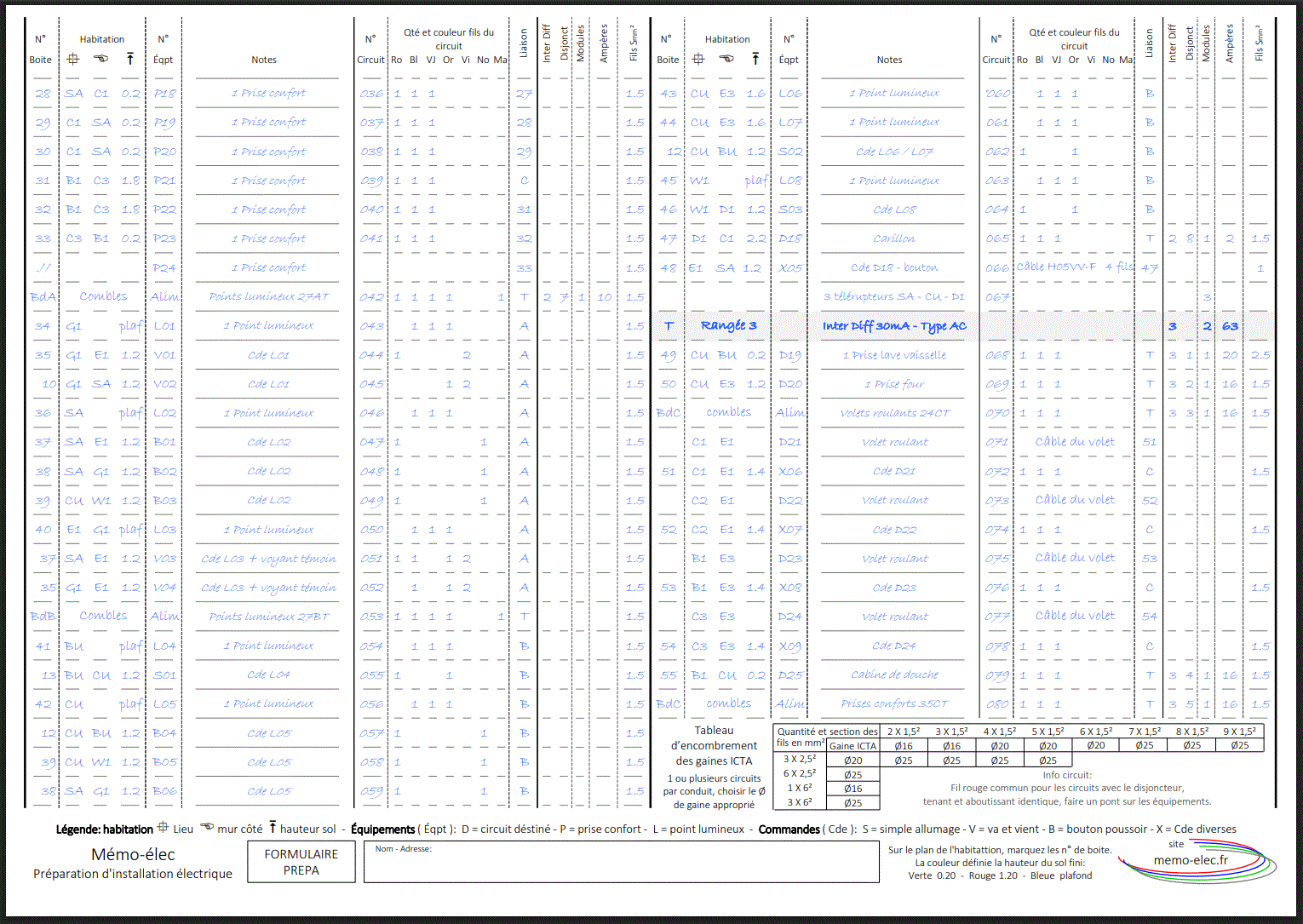

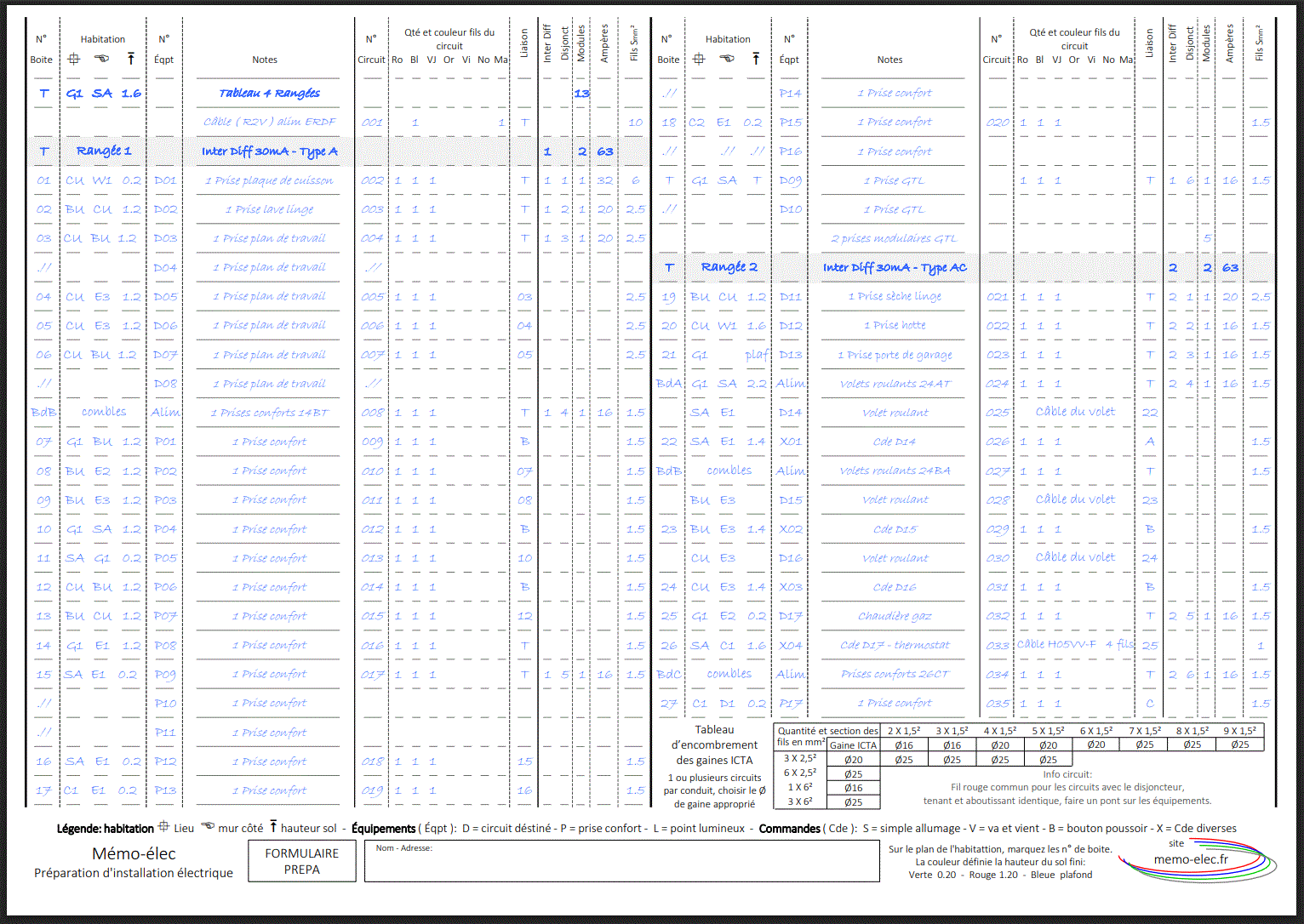

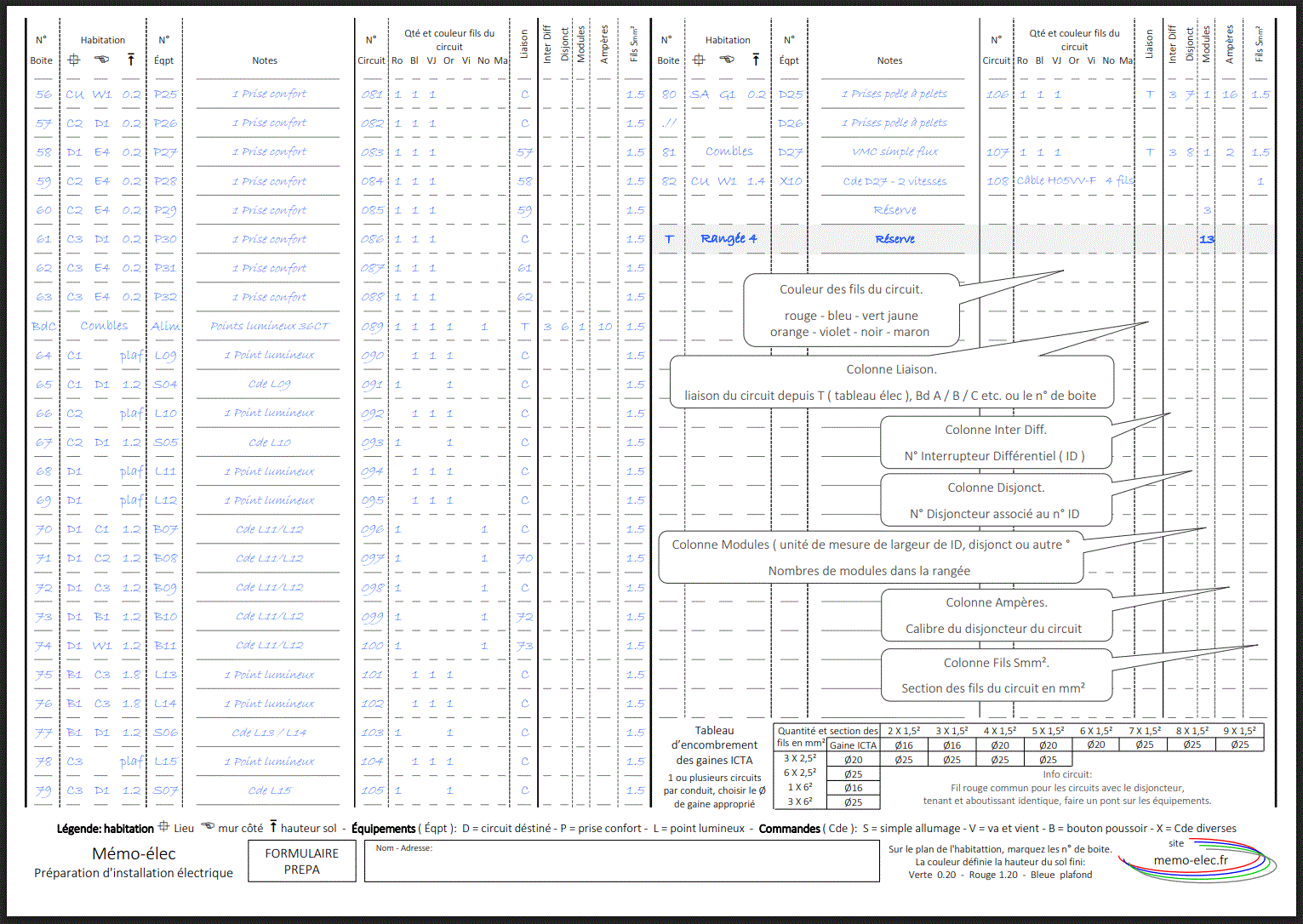

Mémo-Prépa
L'équipement ( Éqpt ) des circuits est divisé en 4 catégories.
1/ D - circuit destiné
plaque de cuisson - lave vaisselle - 6 prises spéciales ( plan de travail cuisine )
lave linge -sèche linge - four - hotte - chaudière - convecteurs - volet et porte de garage élec etc.
2/ P - prise confort ( PC )
( prises d'utilisation multiple )
lampe de chevet - réveil - télévision - chargeur téléphone - aspirateur - sèche cheveux etc.
3/ L - point lumineux ( PL )
Eclairages de l'habitation: boite DCL plafond ou applique - spot - réglette - projecteur - bandeau leds etc.
4/ Équipements de commandes ( Cde )
S - simple allumage ( 1 ou plusieurs PL commandé(s) avec 1 bouton de Cde
V - va et vient ( 1 ou plusieurs PL commandé(s) avec 2 boutons de Cde
B - bouton poussoir ( 1 ou plusieurs PL commandé(s) avec plus de 3 boutons de Cde )
X - divers Thermostat - bouton de carillon - variateur PL - détecteur de mouvement etc.
