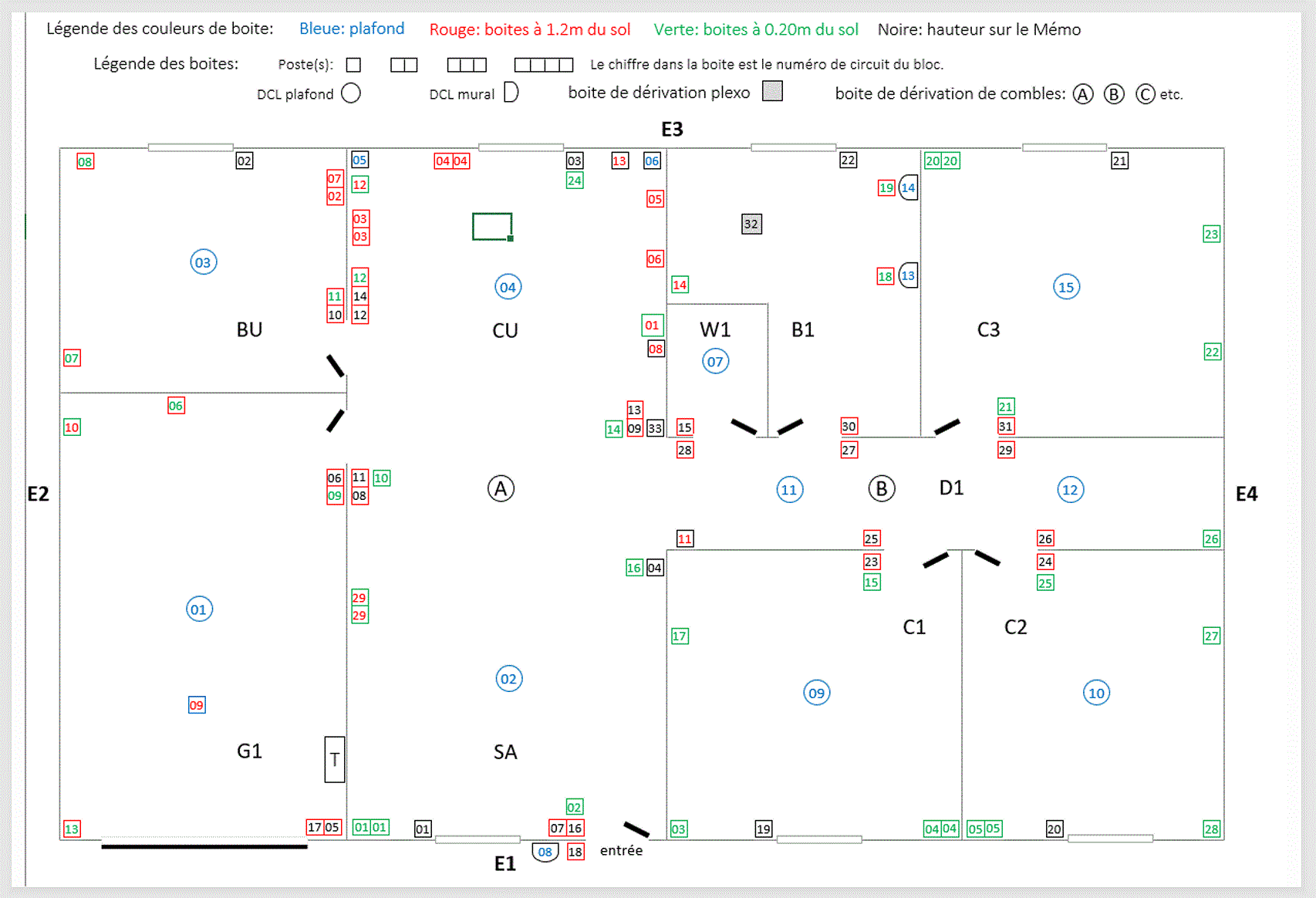

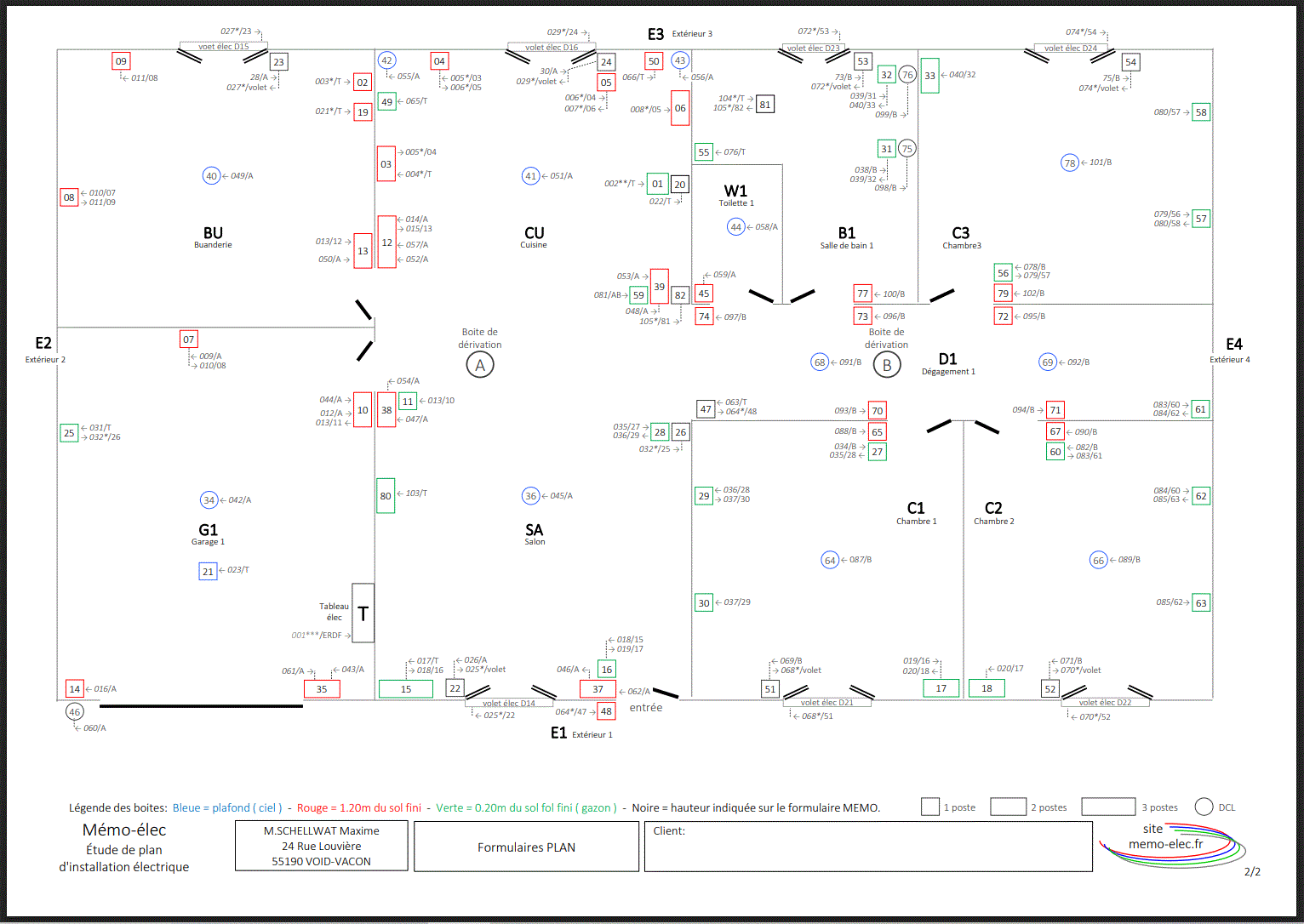

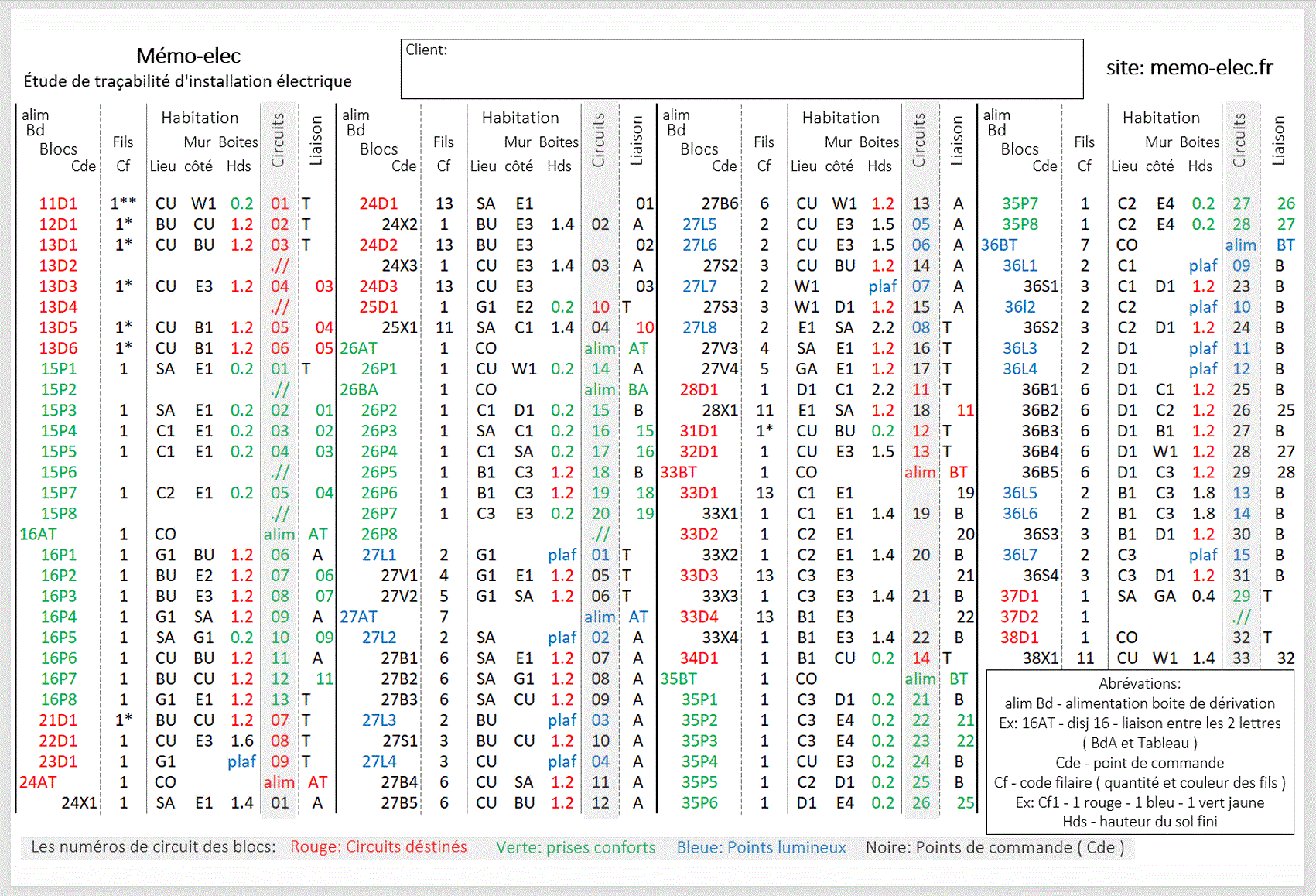

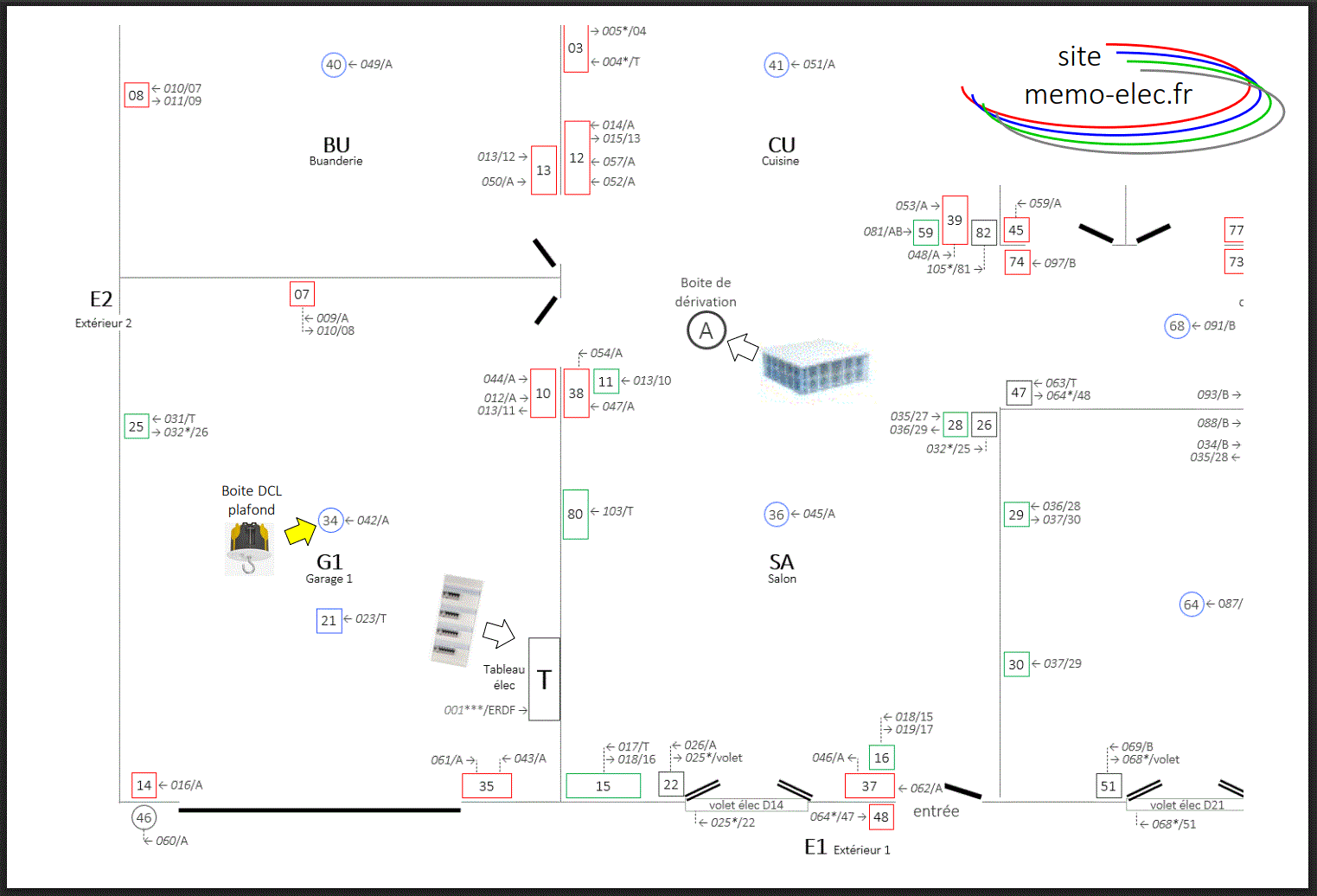

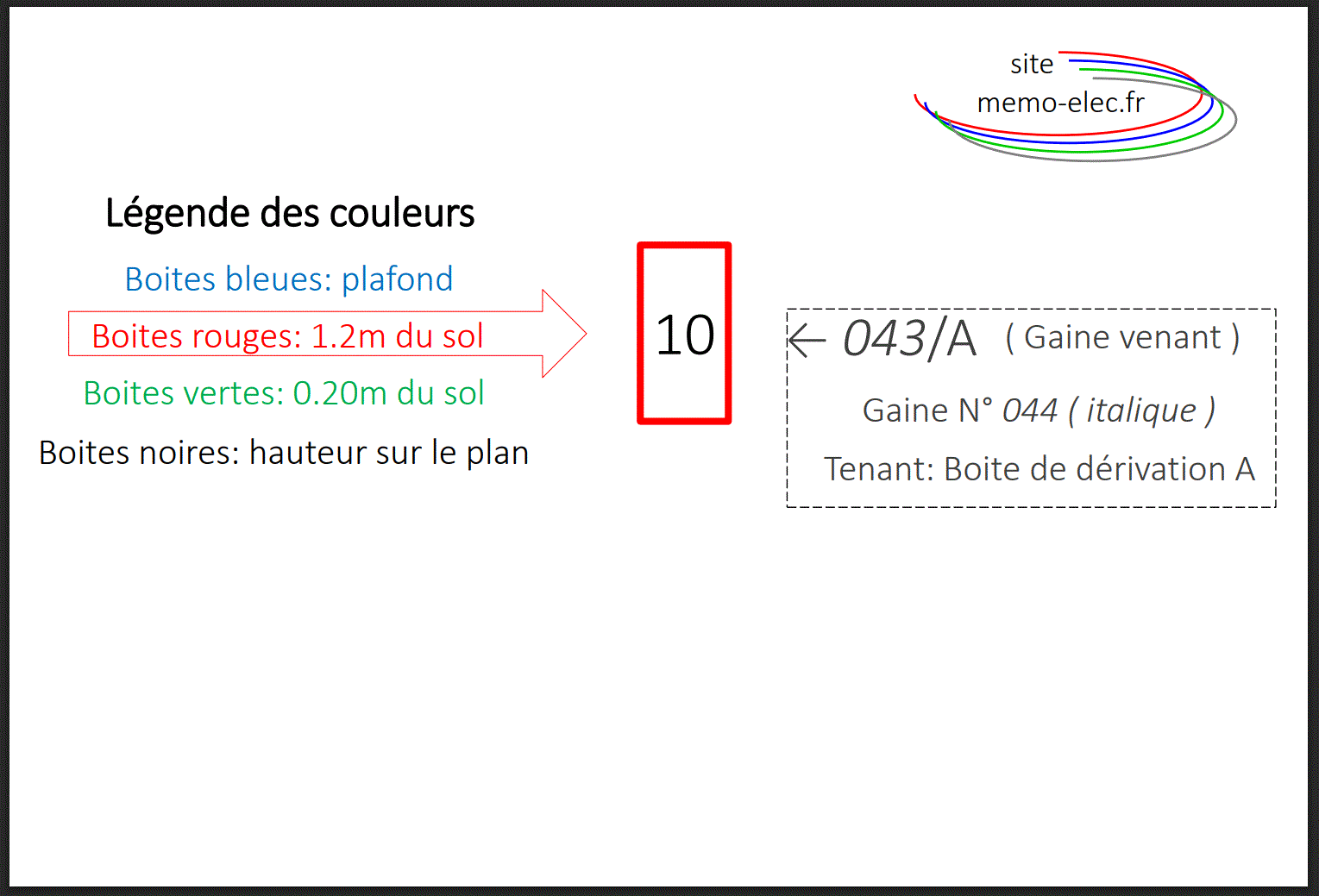

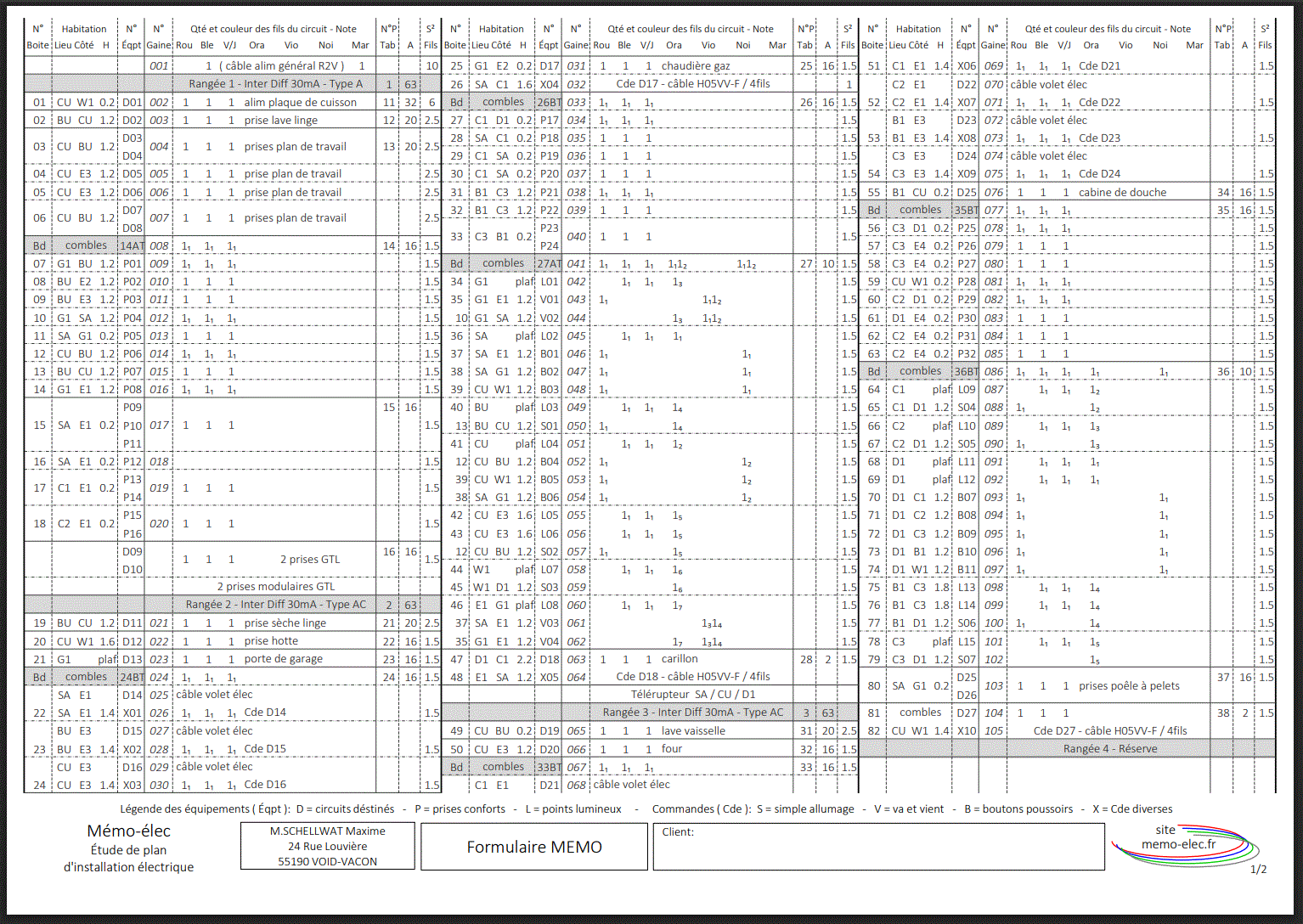

Bloc 11D1 ( circuit destiné à la plaque de cuisson )

Disjoncteur de protection 11

Cf 1** ( 2 étoiles ): 1 fil rouge - 1 fil bleu - 1 fil vert jaune de 6 mm²

Lieu: CU ( cuisine ) - mur côté W1 ( toilette 1 )

hauteur du sol 0.20m

Circuit numéro 01 ( rouge )

Liaison vers T ( Tableau des protections )

Bloc 13D3 - 13D4 ( 1 double prise spéciale plan de travail )

Disjoncteur de protection 13

Cf 1* ( 1 étoile ): 1 fil rouge - 1 fil bleu - 1 fil vert jaune de section 2.5mm²

Lieu: CU ( cuisine ) - mur côté E3 ( extérieur 3 )

hauteur du sol 1.20m

Circuit numéro 04 ( rouge )

Liaison vers le circuit numéro 03

Alim Bd 16AT ( alimentation prises confort de la boite de dérivation A )

Disjoncteur de protection 16

alimentation boite de dérivation A - liaison vers T ( tableau des protections )

Cf1 ( pas d'étoile ): 1 fil rouge - 1 fil bleu - 1 fil vert jaune de section 1,5mm²

Alim Bd 26BA ( alimentation prises confort de la boite de dérivation B )

Disjoncteur de protection 26

alimentation boite de dérivation B - liaison vers A ( boite de dérivation A )

Cf1 ( pas d'étoile ): 1 fil rouge - 1 fil bleu - 1 fil vert jaune de section 1,5mm²

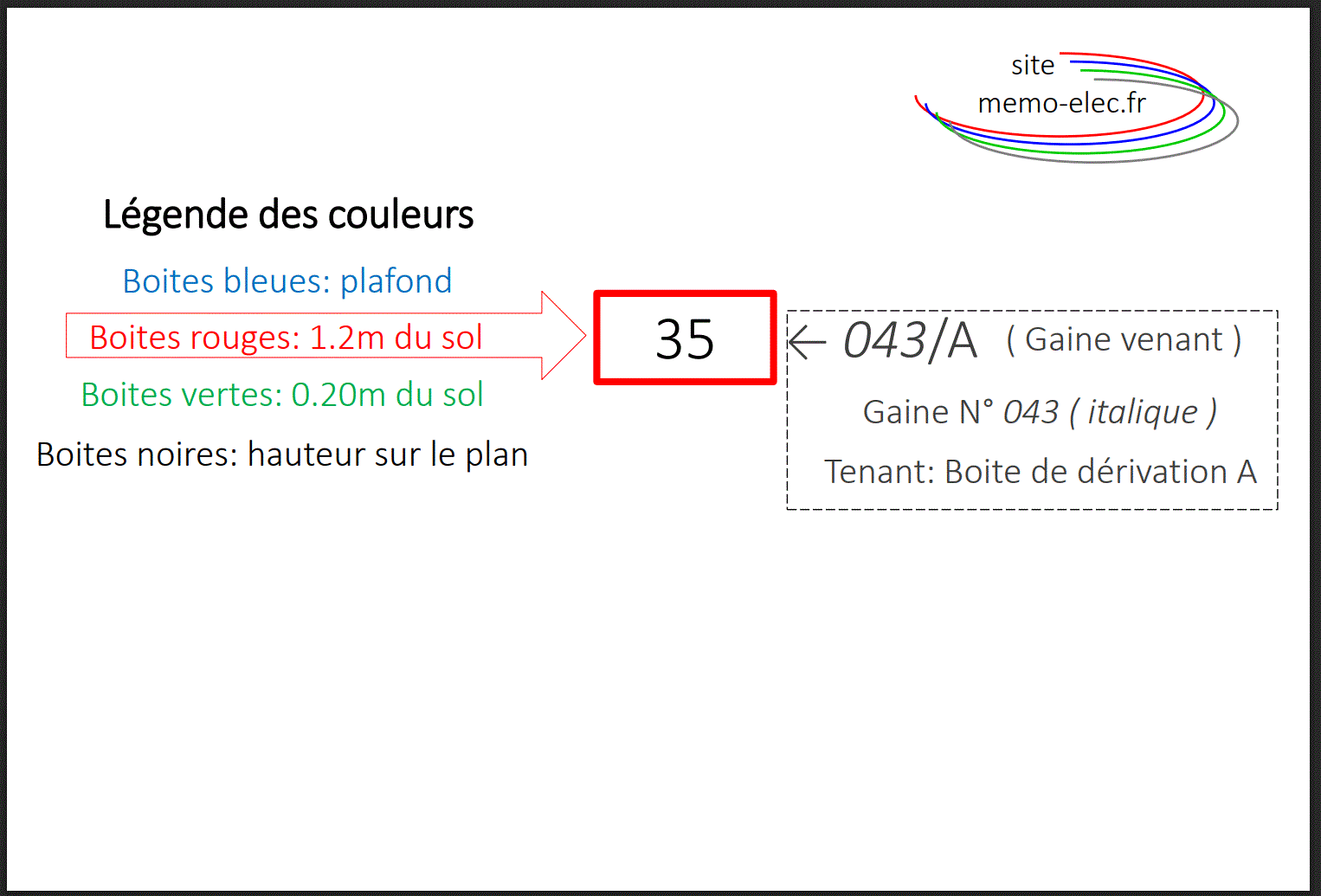

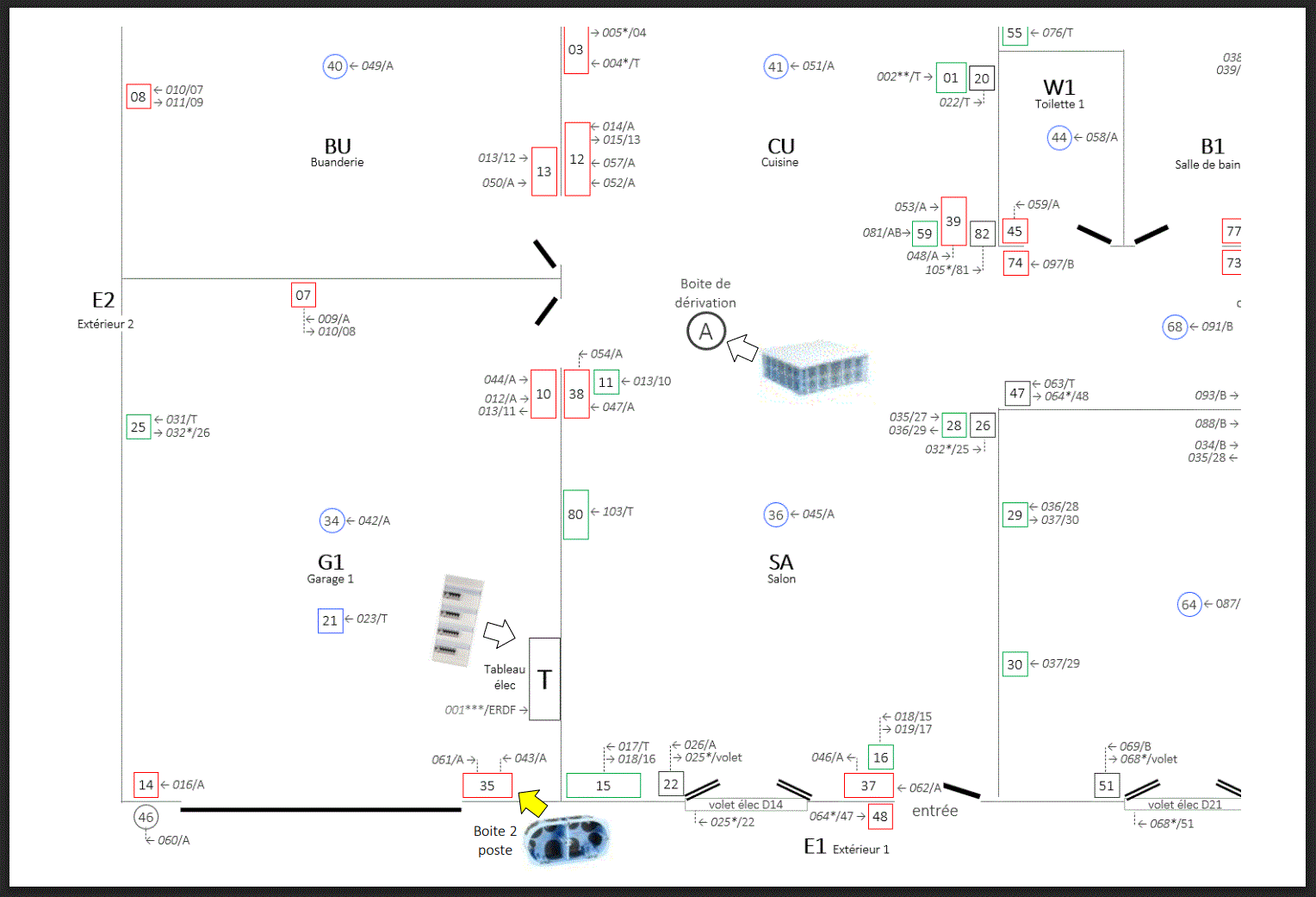

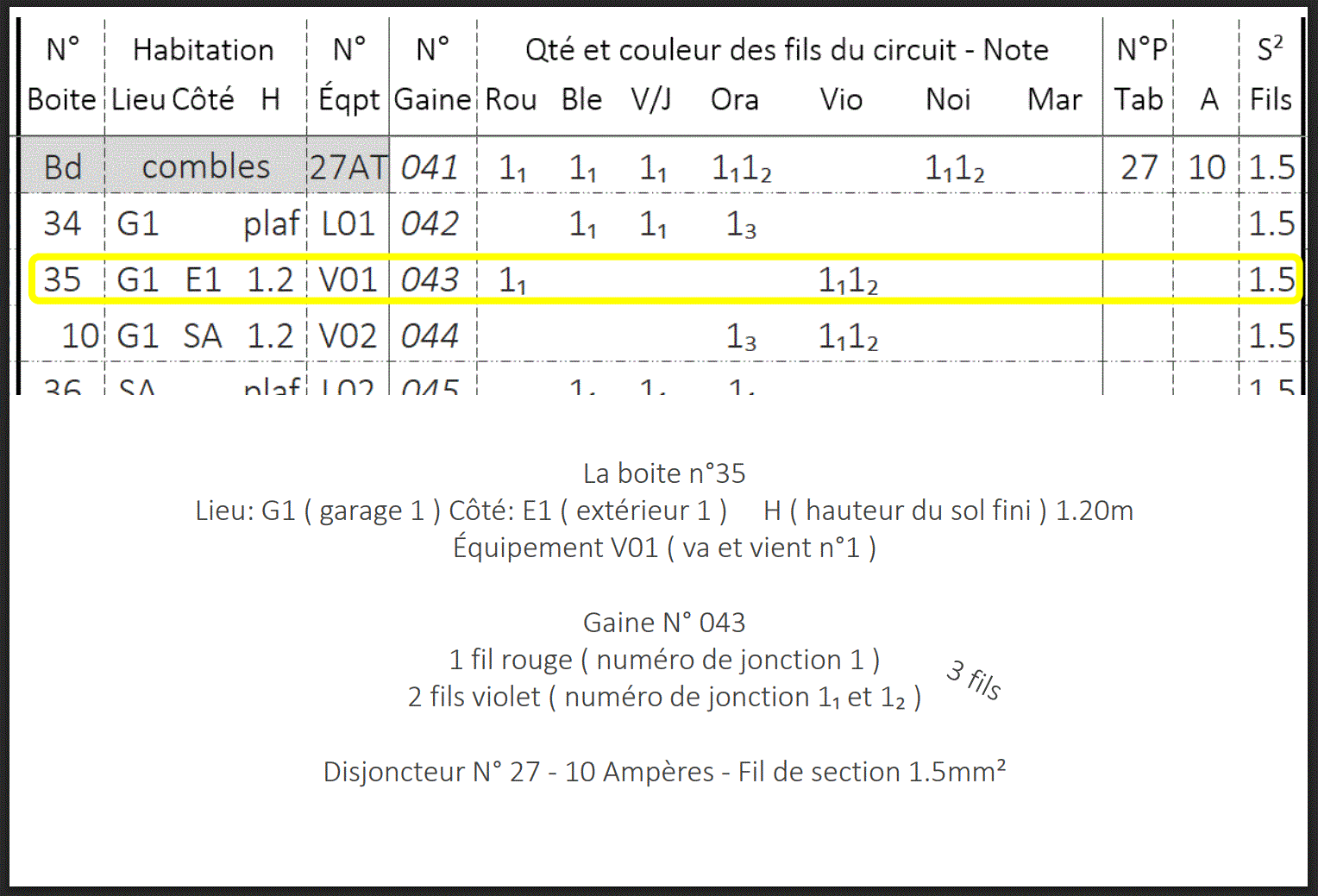

Bloc 35P2 ( prise confort )

Disjoncteur de protection 35

Cf 1 ( pas d'étoile ): 1 fil rouge - 1 fil bleu - 1 fil vert jaune de section 1.5mm²

Lieu: C3 ( chambre 3 ) - mur côté E4 ( extérieur 4 )

hauteur du sol 0.20m

Circuit numéro 22 ( vert )

Liaison vers le circuit numéro 21

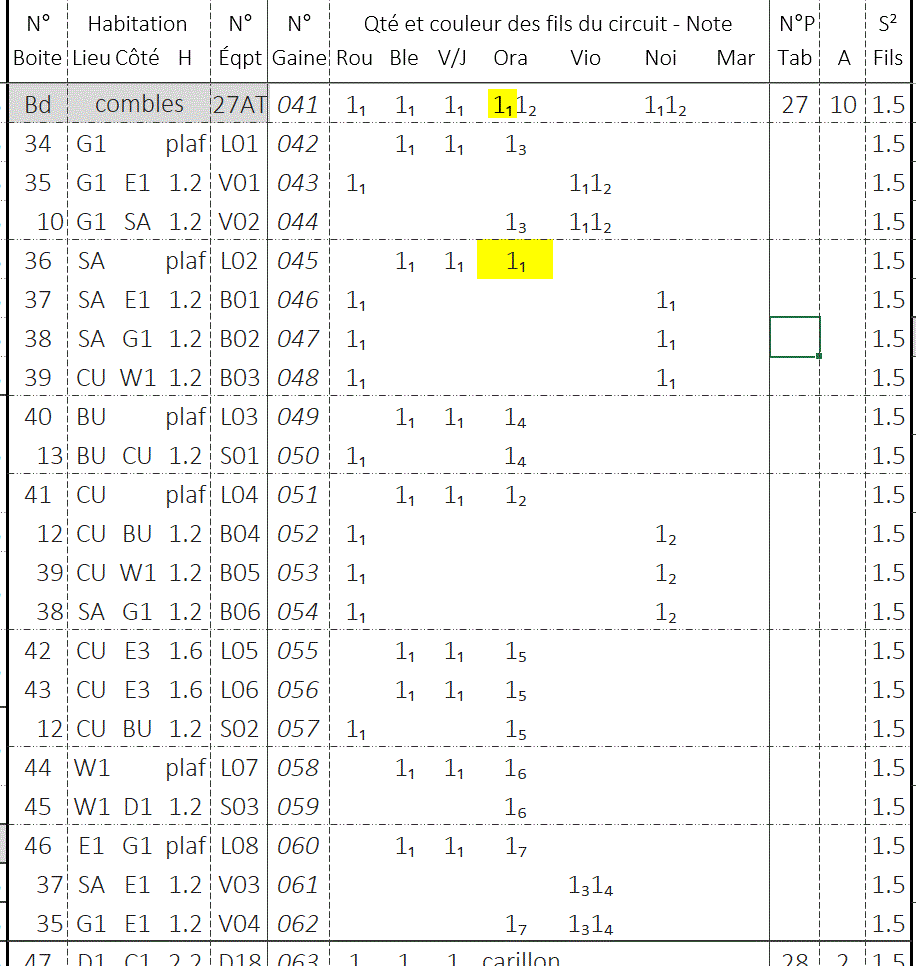

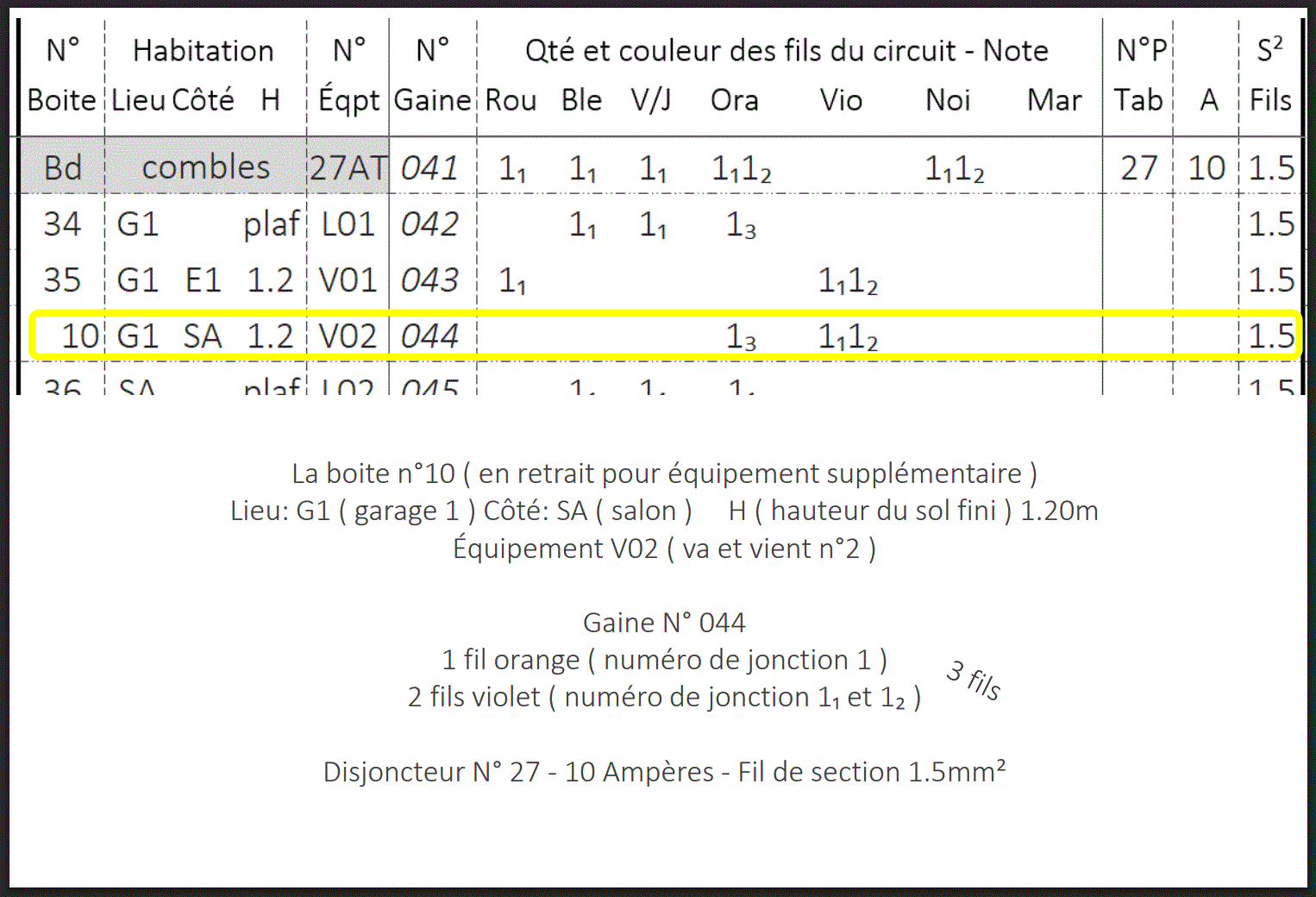

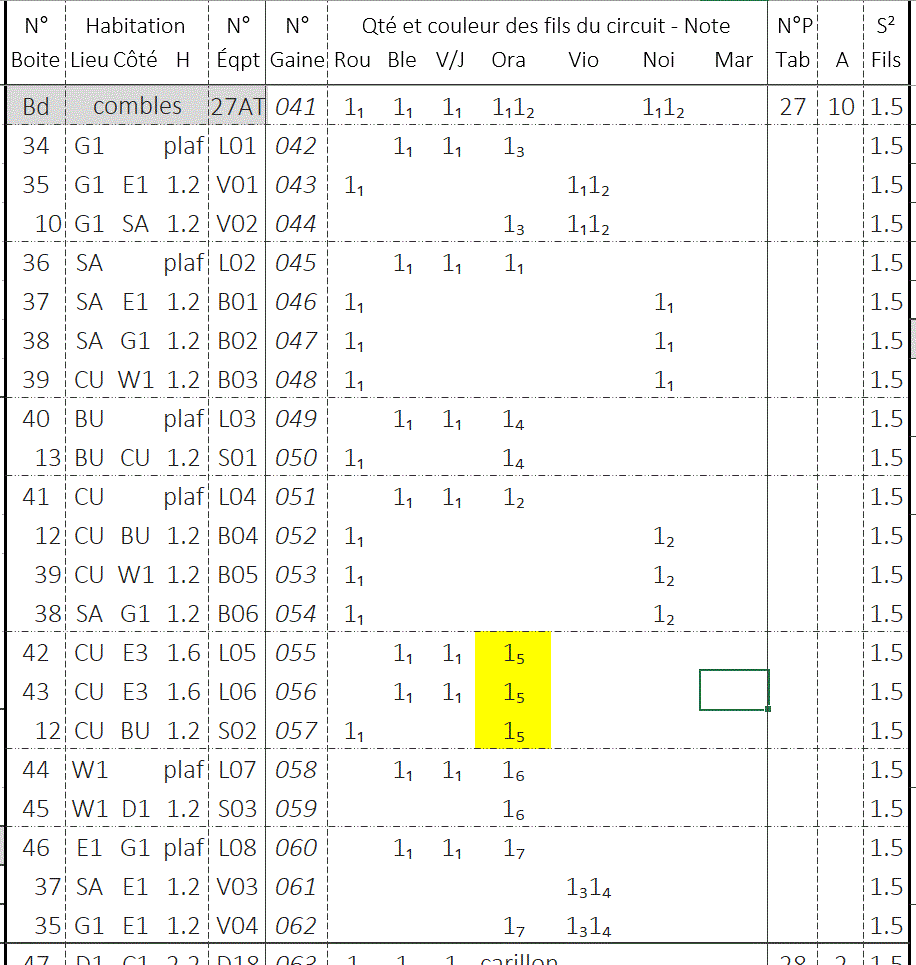

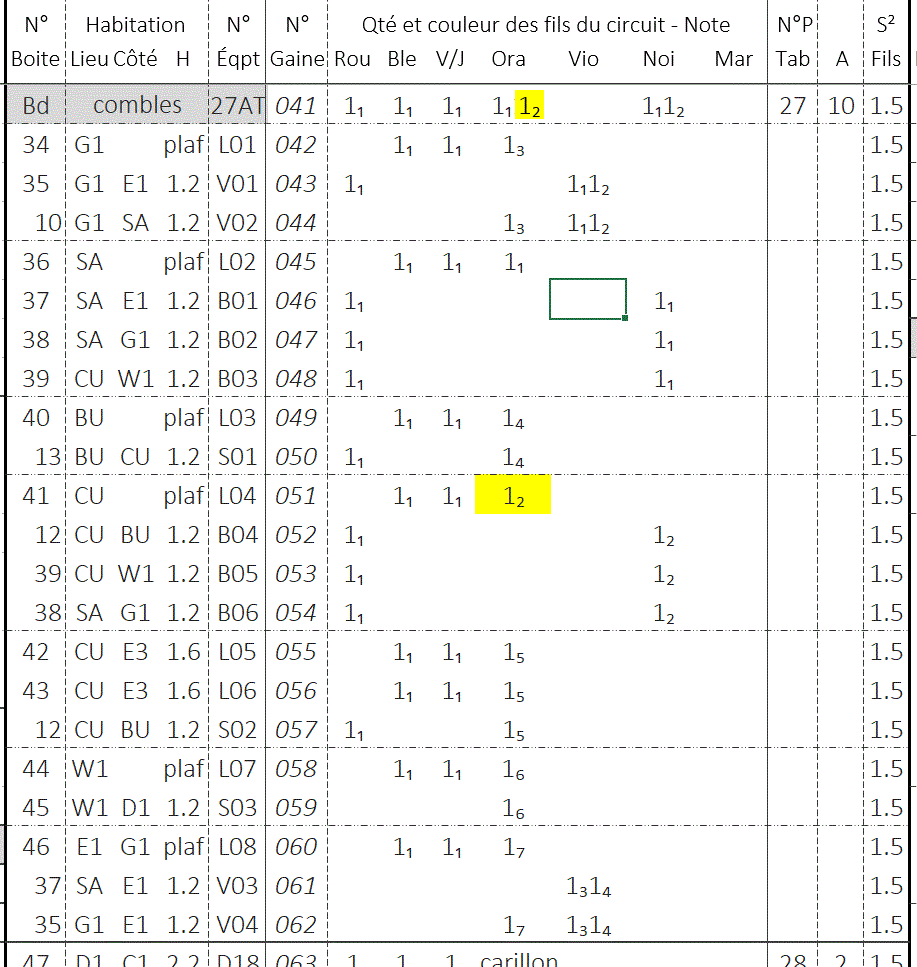

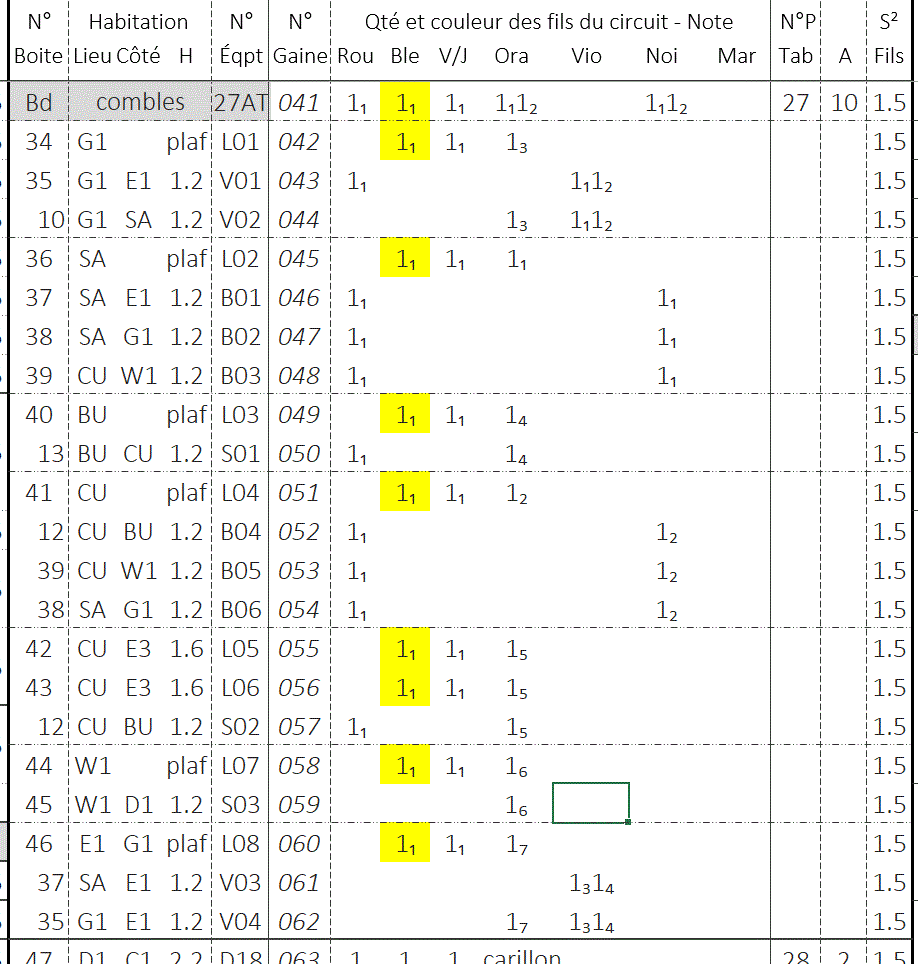

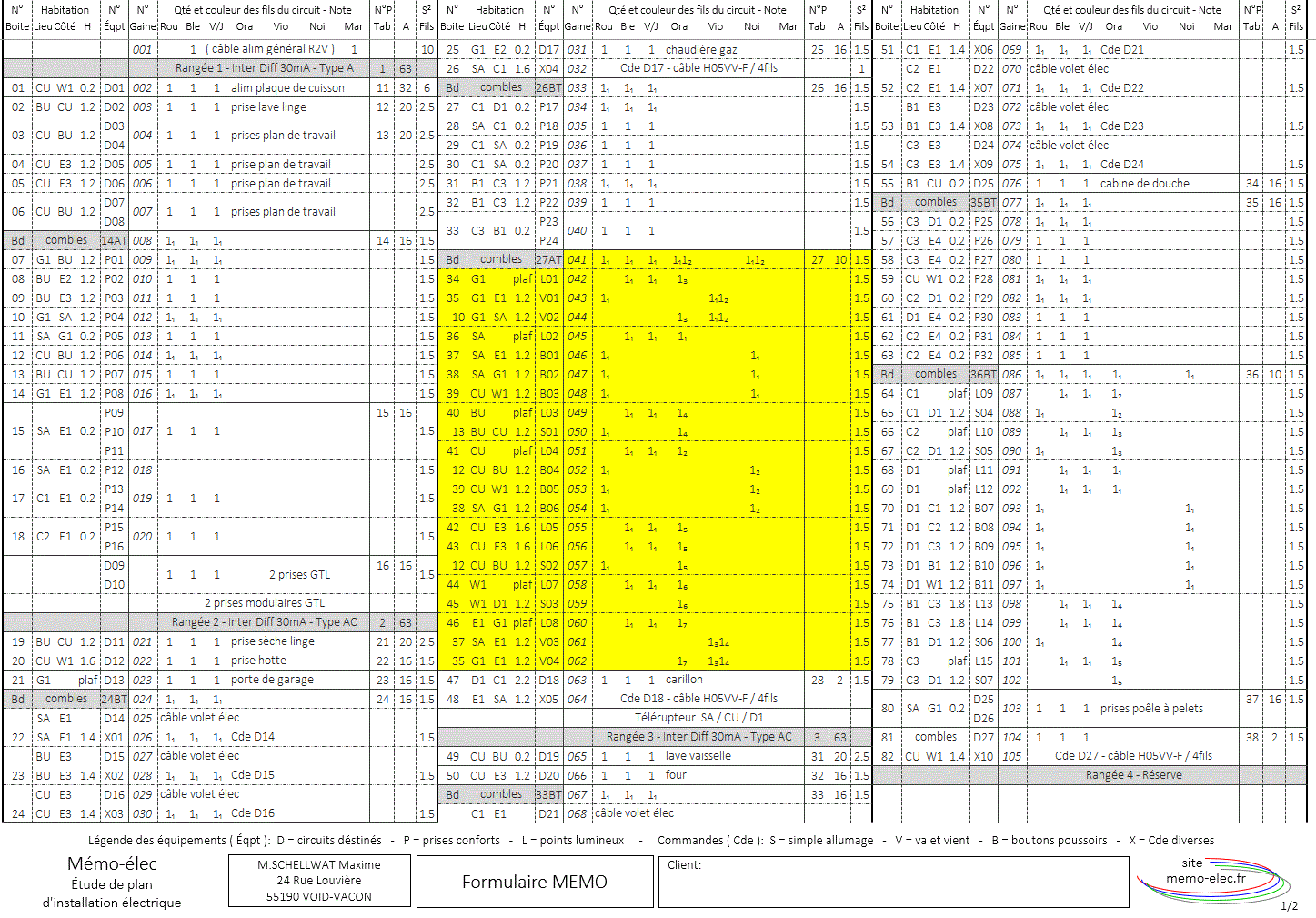

Alim Bd 36BT ( alimentation points lumineux de la boite de dérivation B )

Disjoncteur de protection 36

alimentation boite de dérivation B - liaison vers T ( tableau des protections )

Cf 7 ( pas d'étoile ):  Cf 1 + 1 fil orange + 1 fil noir de section 1,5mm²

Bloc 36L2 ( point lumineux )

Disjoncteur de protection 36

Cf 2: 1 fil orange - 1 fil bleu - 1 fil vert jaune de section 1.5mm²

Lieu: C2 ( chambre 2 )

hauteur du sol plaf ( plafond )

Circuit numéro 10 ( bleu )

Liaison vers la Bd B ( boite de dérivation B )

Bloc 36S2 ( Cde simple allumage )

Disjoncteur de protection 36

Cf 3: 1 fil rouge - 1 fil orange de section 1.5mm²

Lieu: C2 ( chambre 2 ) - mur côté D1 ( dégagement 1 )

hauteur du sol 1.20m

Circuit numéro 24 ( noir )

Liaison vers la Bd B ( boite de dérivation B )
