Les boites de dérivation ( Bd ).
Les Bd sont identifiées par une lettre majuscule A, B, C etc.
Clic sur image ou boutons en bas de page.

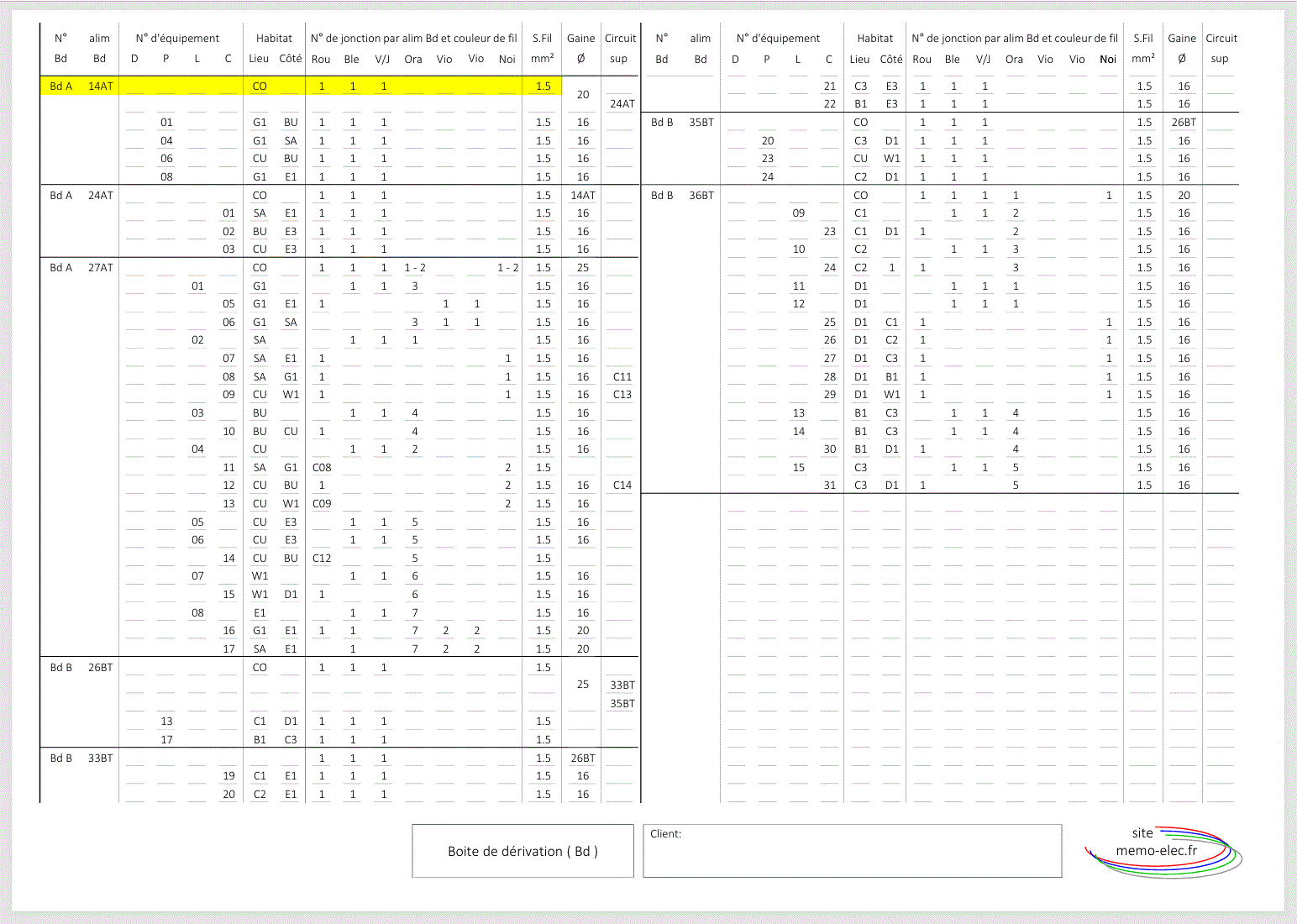

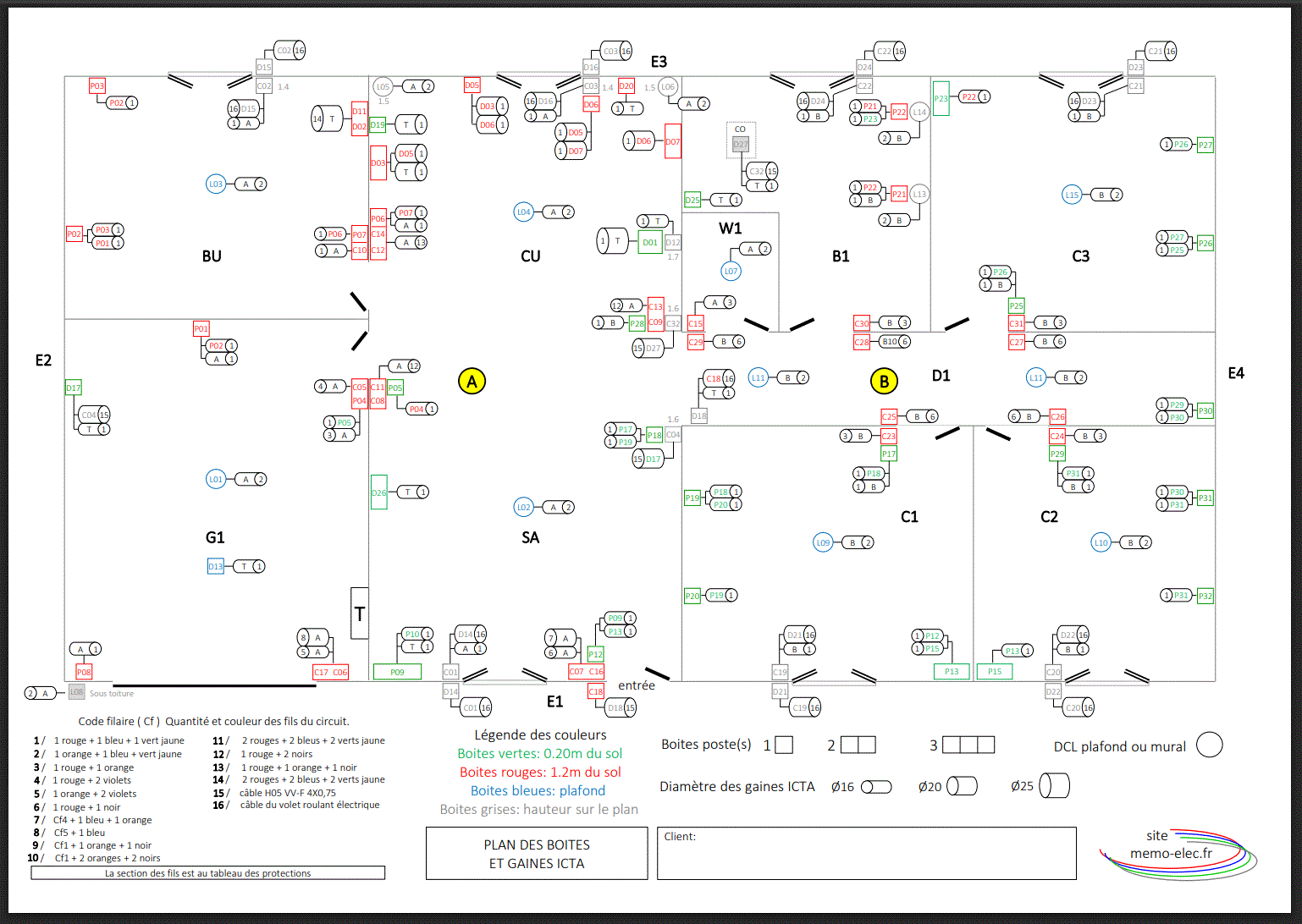

Bd A et Bd B
Boites de dérivation de combles
Les alimentations Bd.
L'identifiant d'une alim Bd commence par le numéro du disjoncteur suivi de la lettre de la Bd en question et la lettre de liaison: T ou une Bd, A, B , C etc.

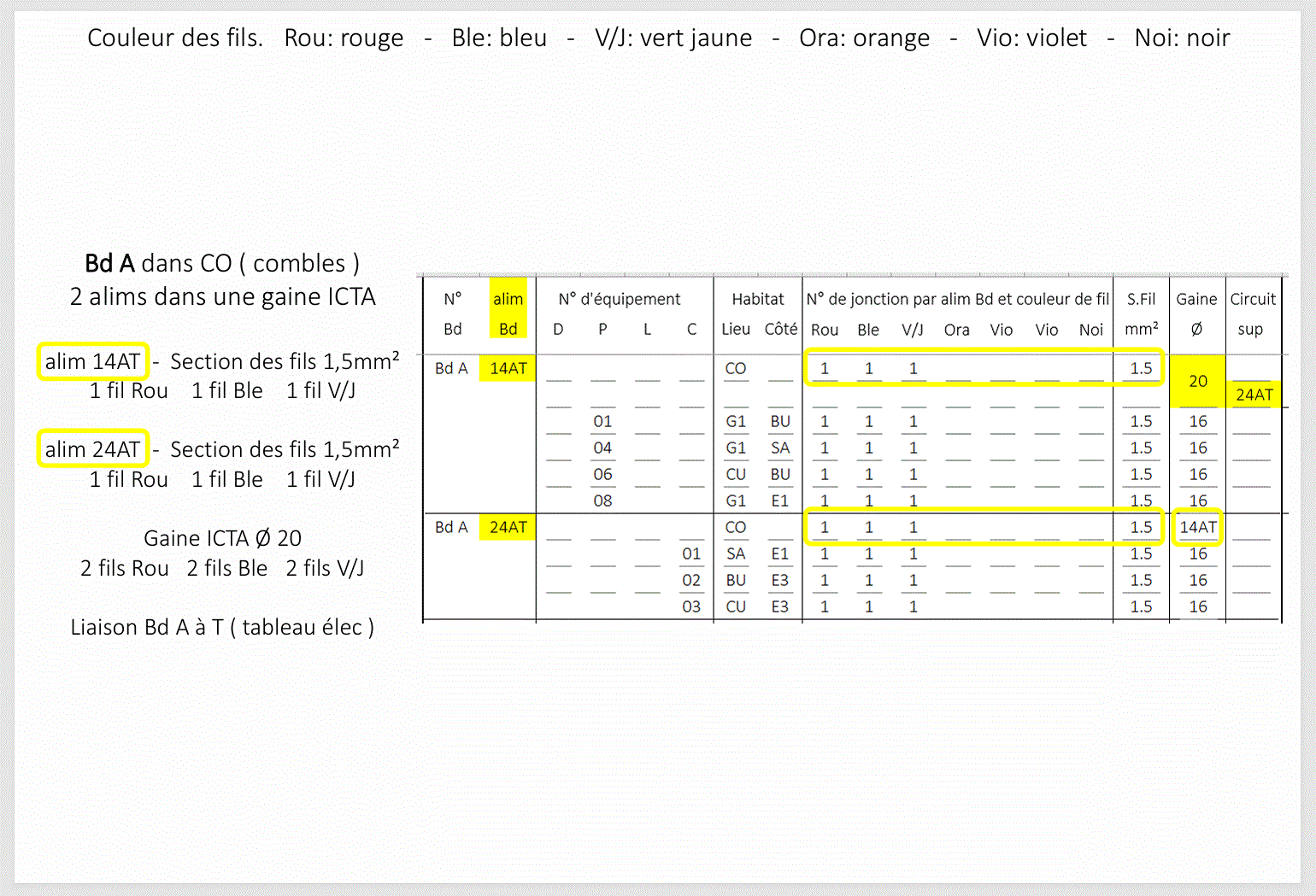

Ex: alim Bd 14AT
Disjoncteur 14
Liaison entre les 2 lettres
A ( Bd A ) et T ( Tableau des protection )

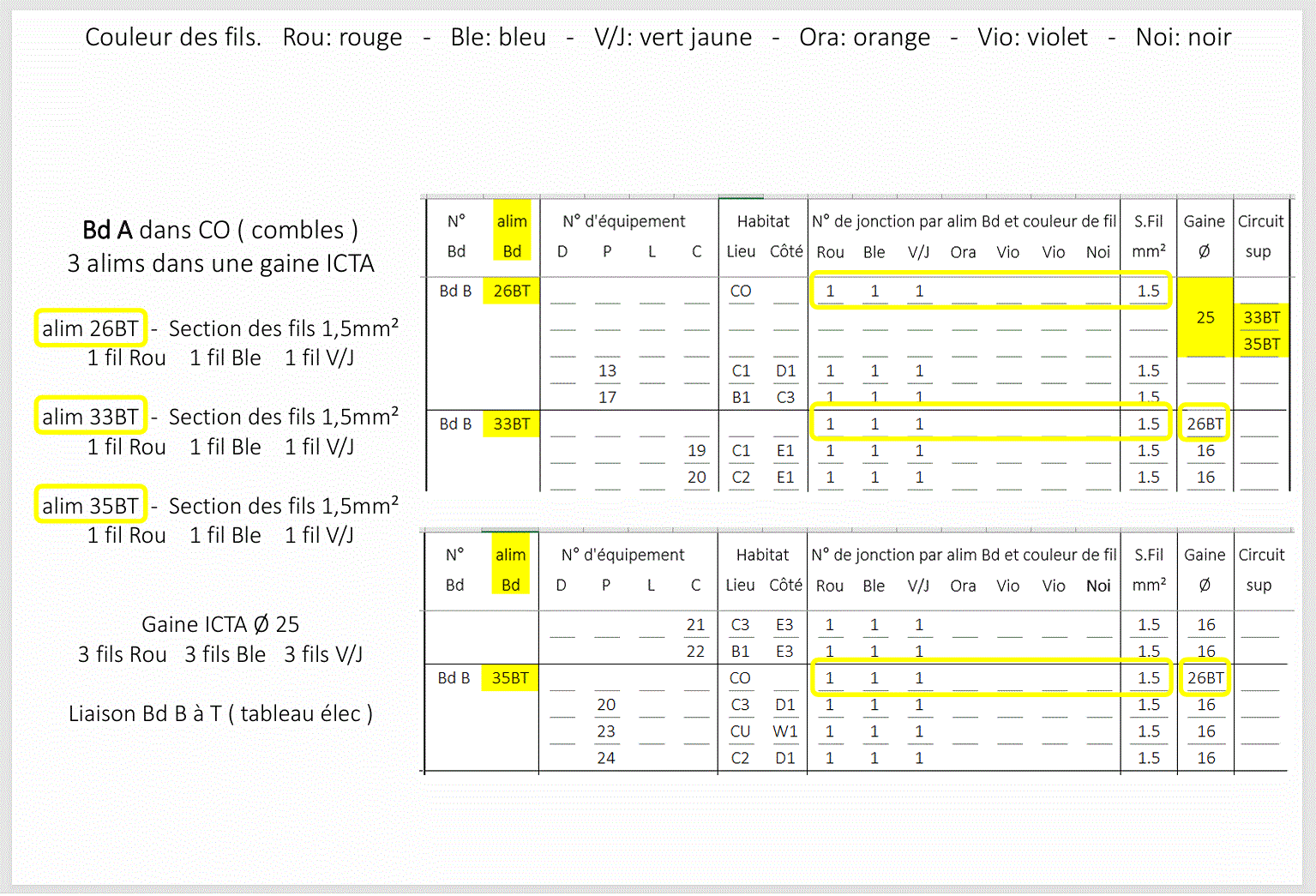

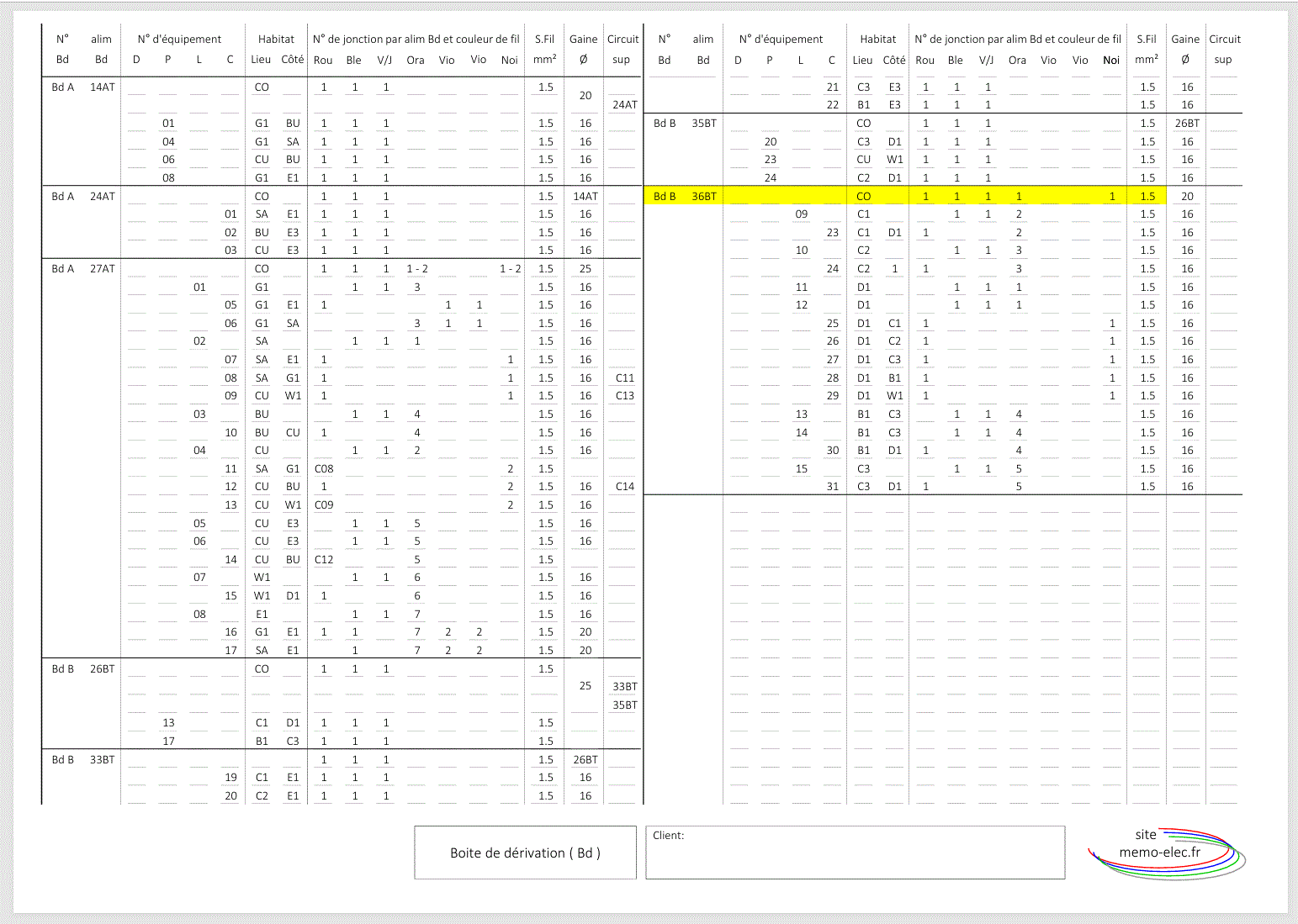

Ex: alim Bd 36BT
Disjoncteur 36
Liaison entre les 2 lettres
B ( Bd B ) et T ( Tableau des protection )

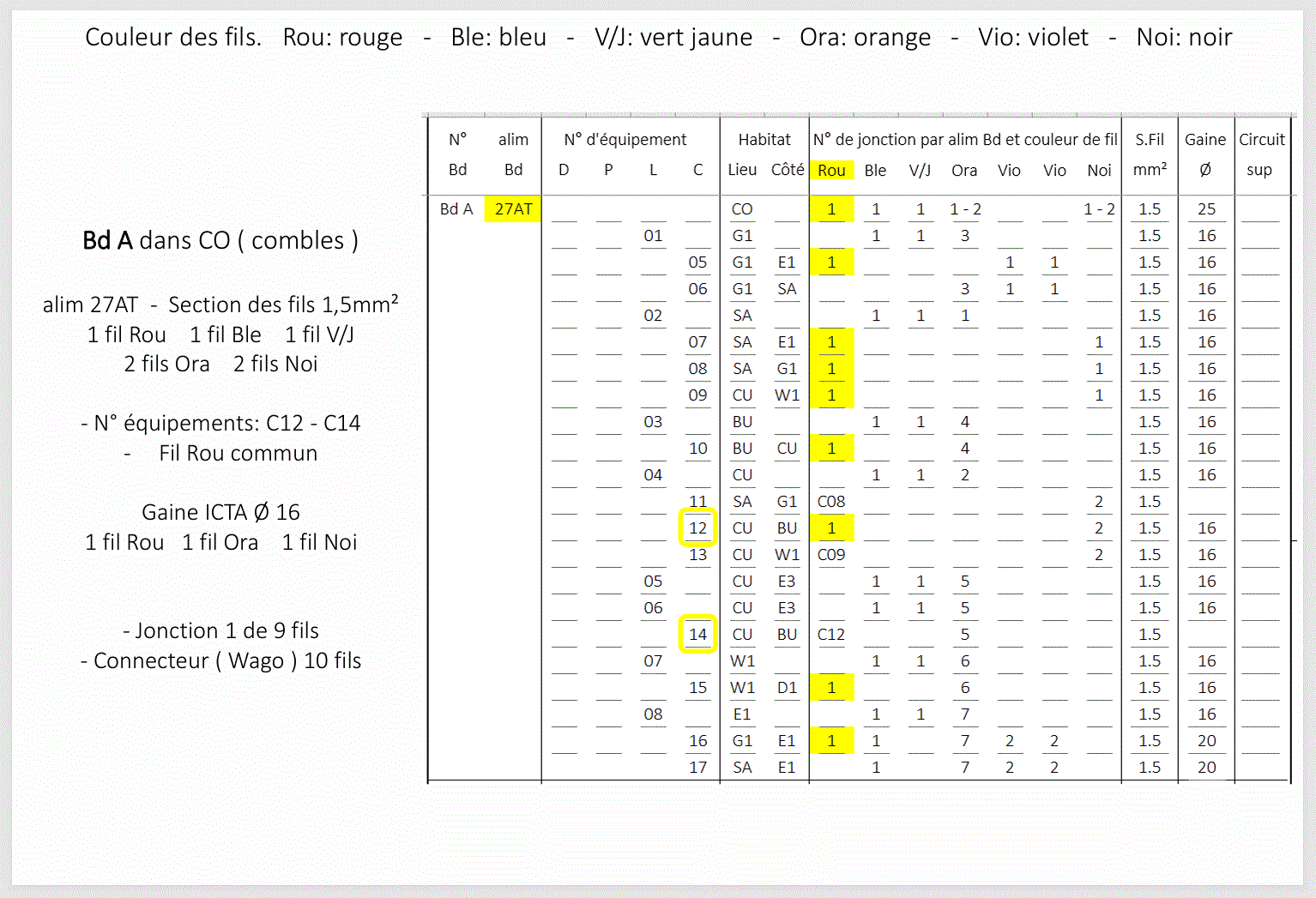

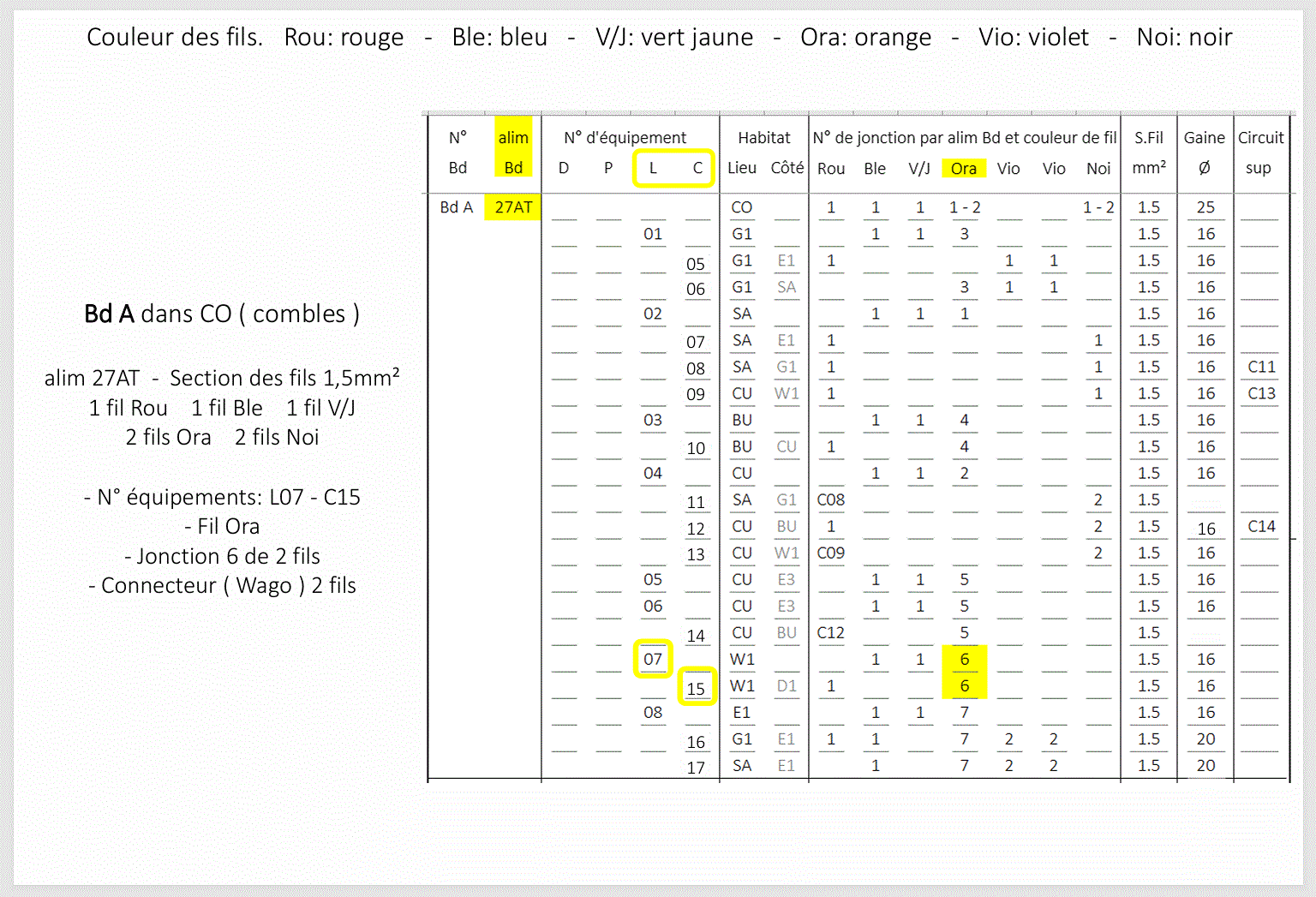

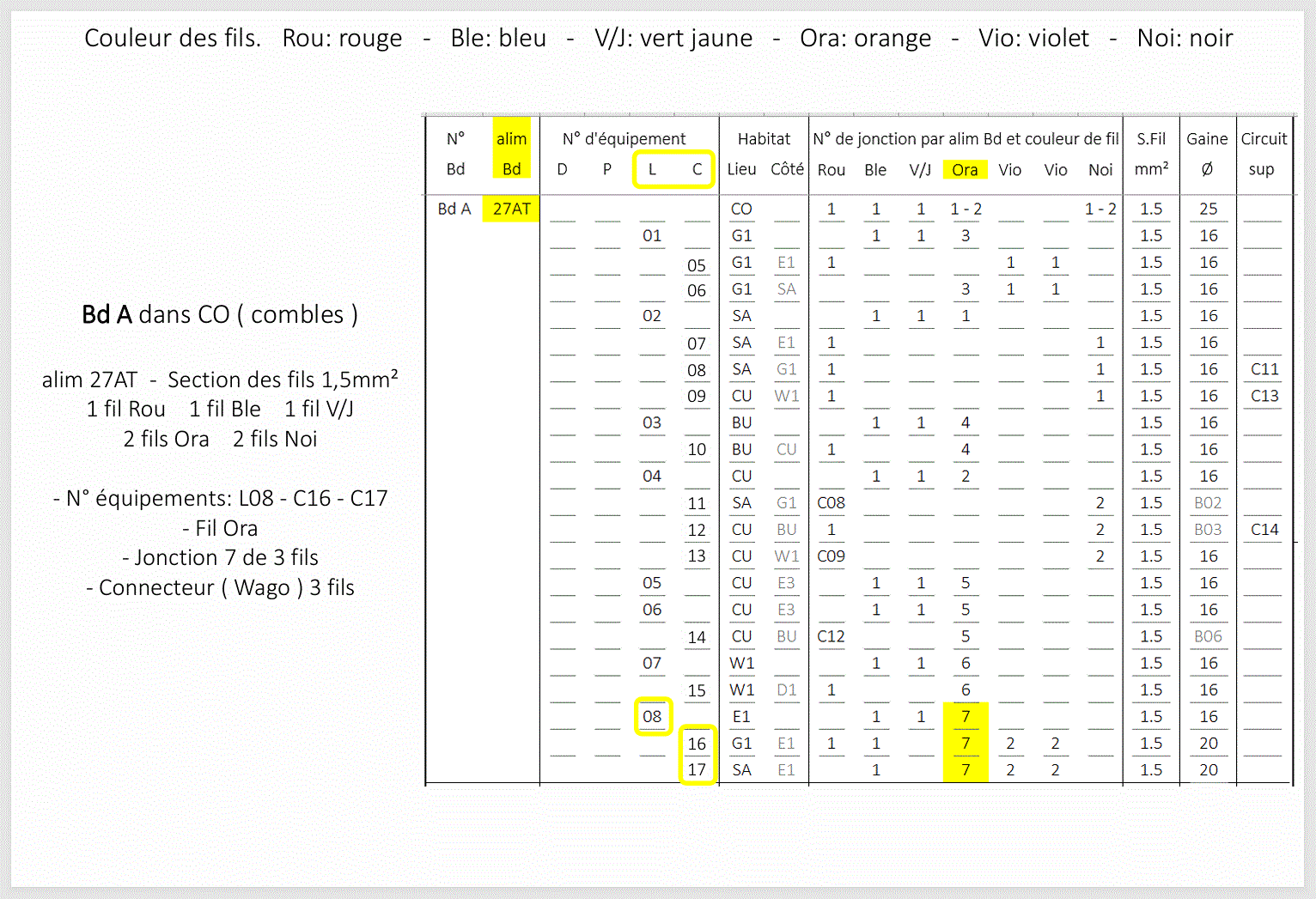

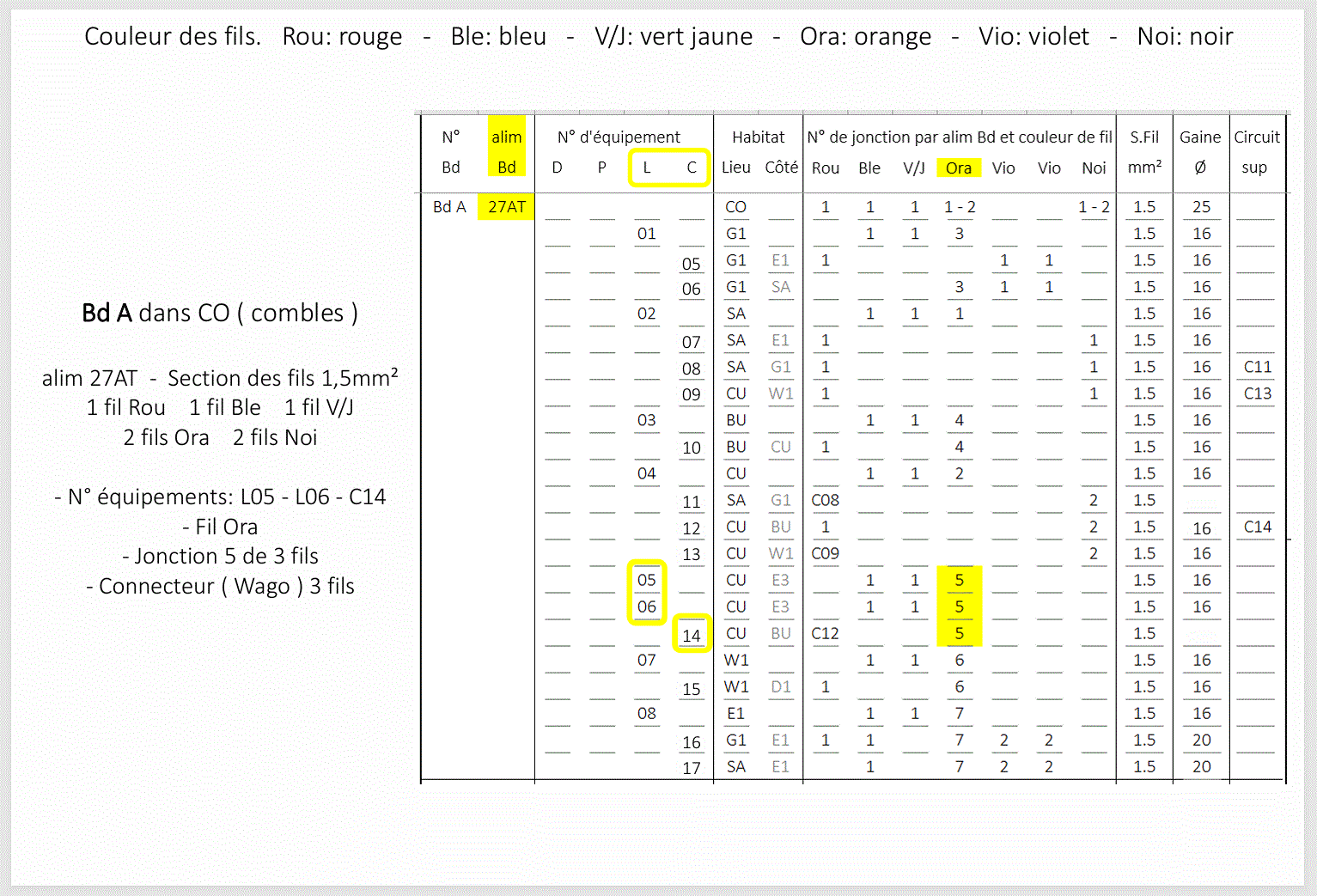

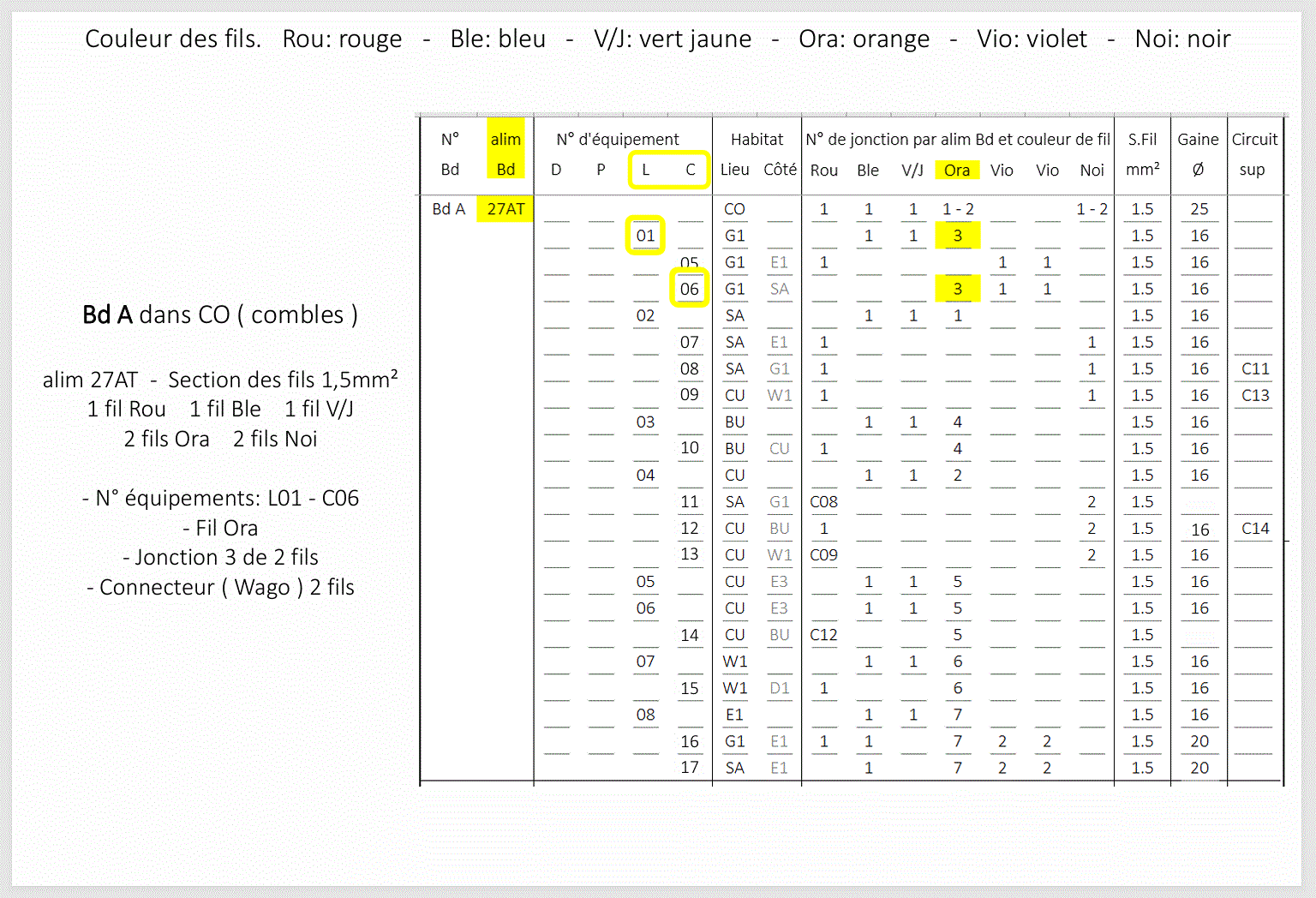

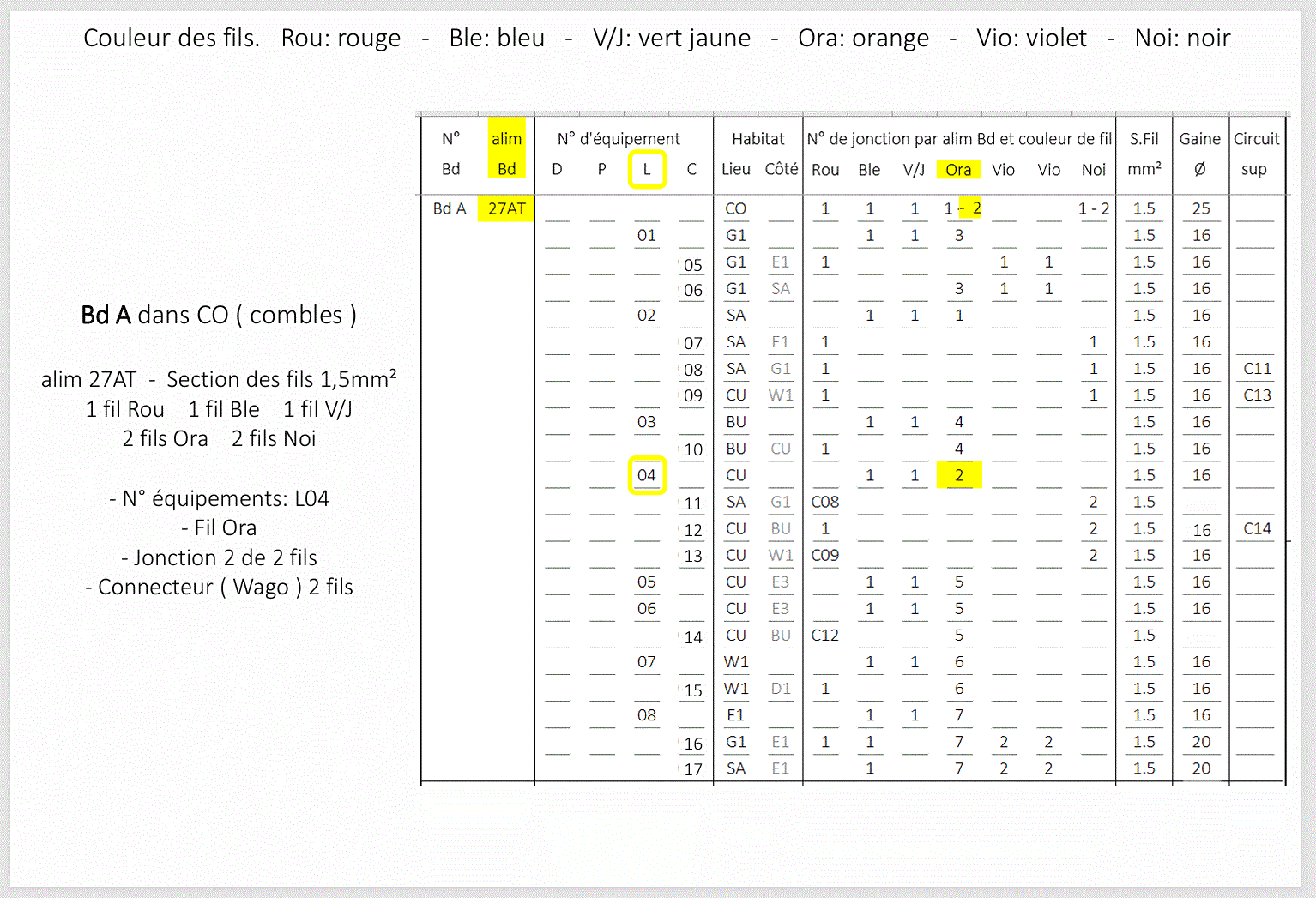

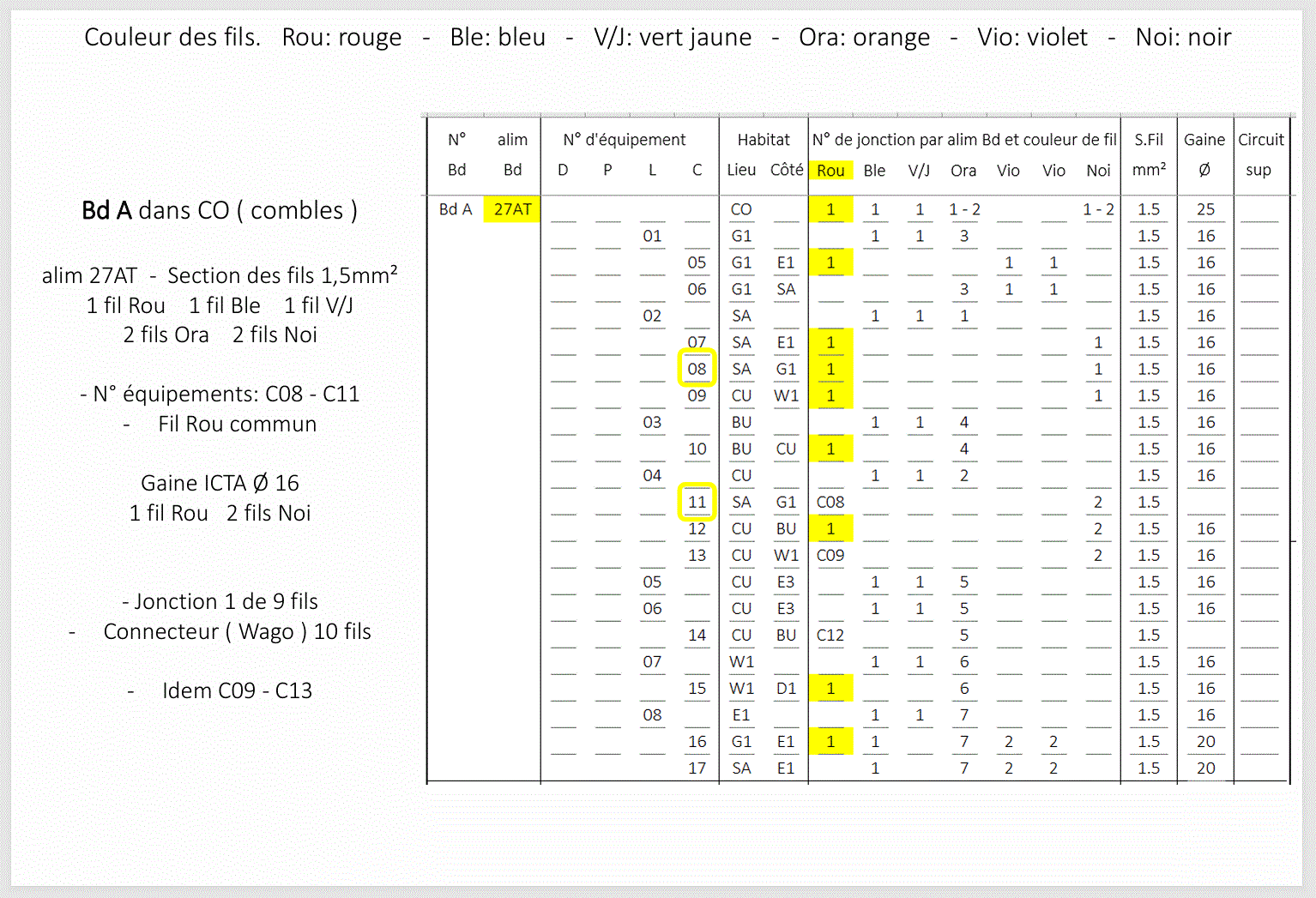

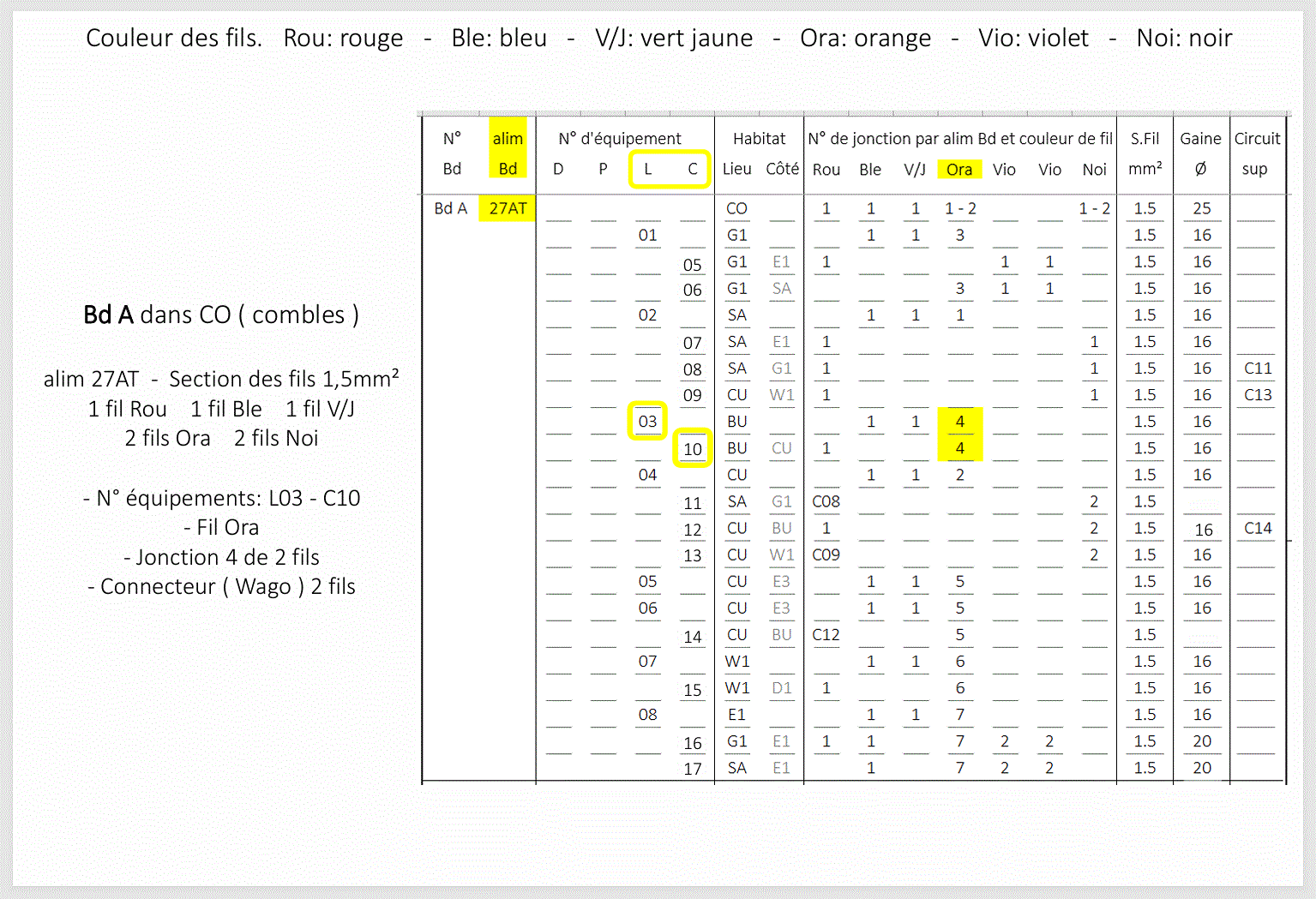

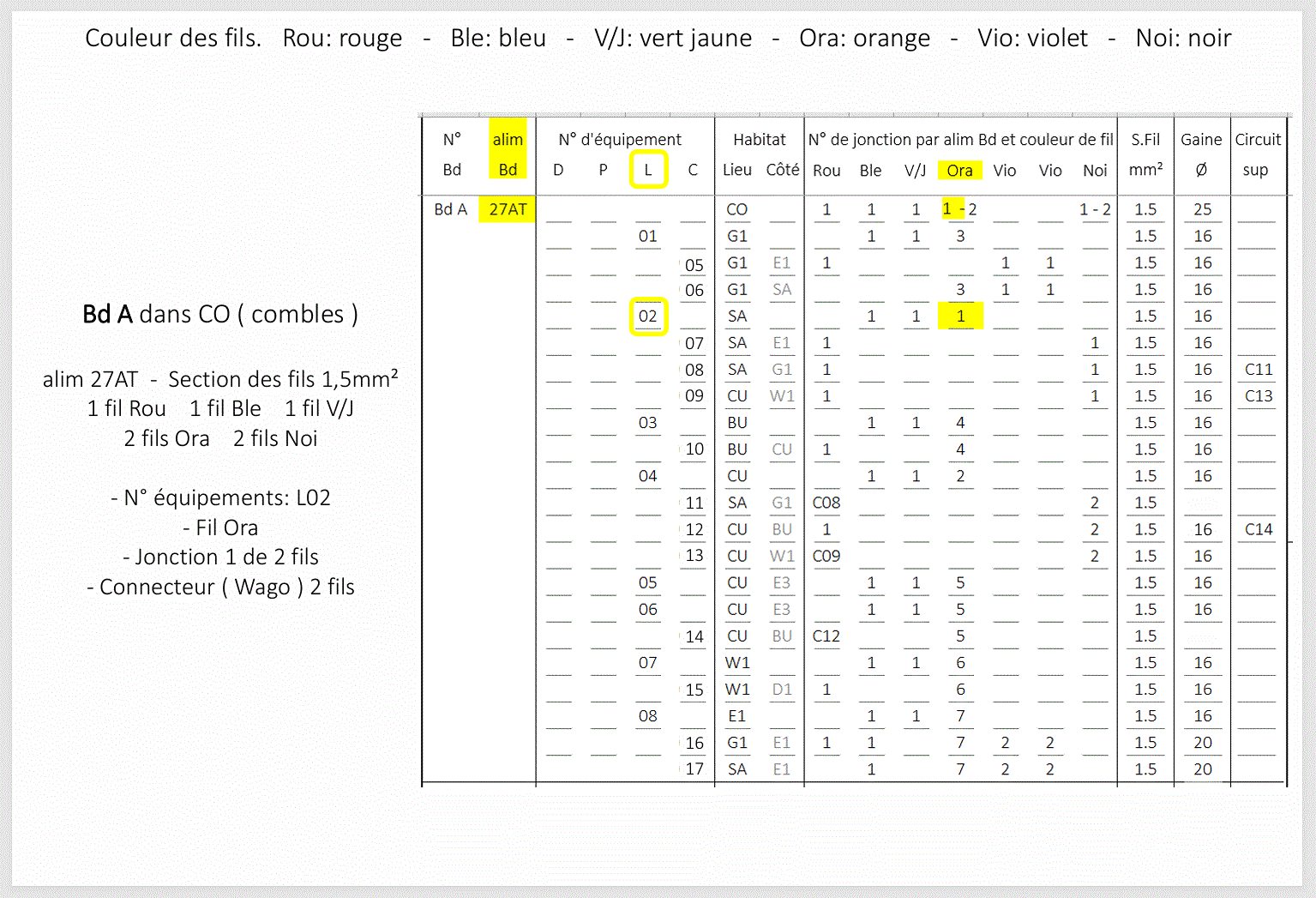

Les jonctions de circuit dans les Bd.

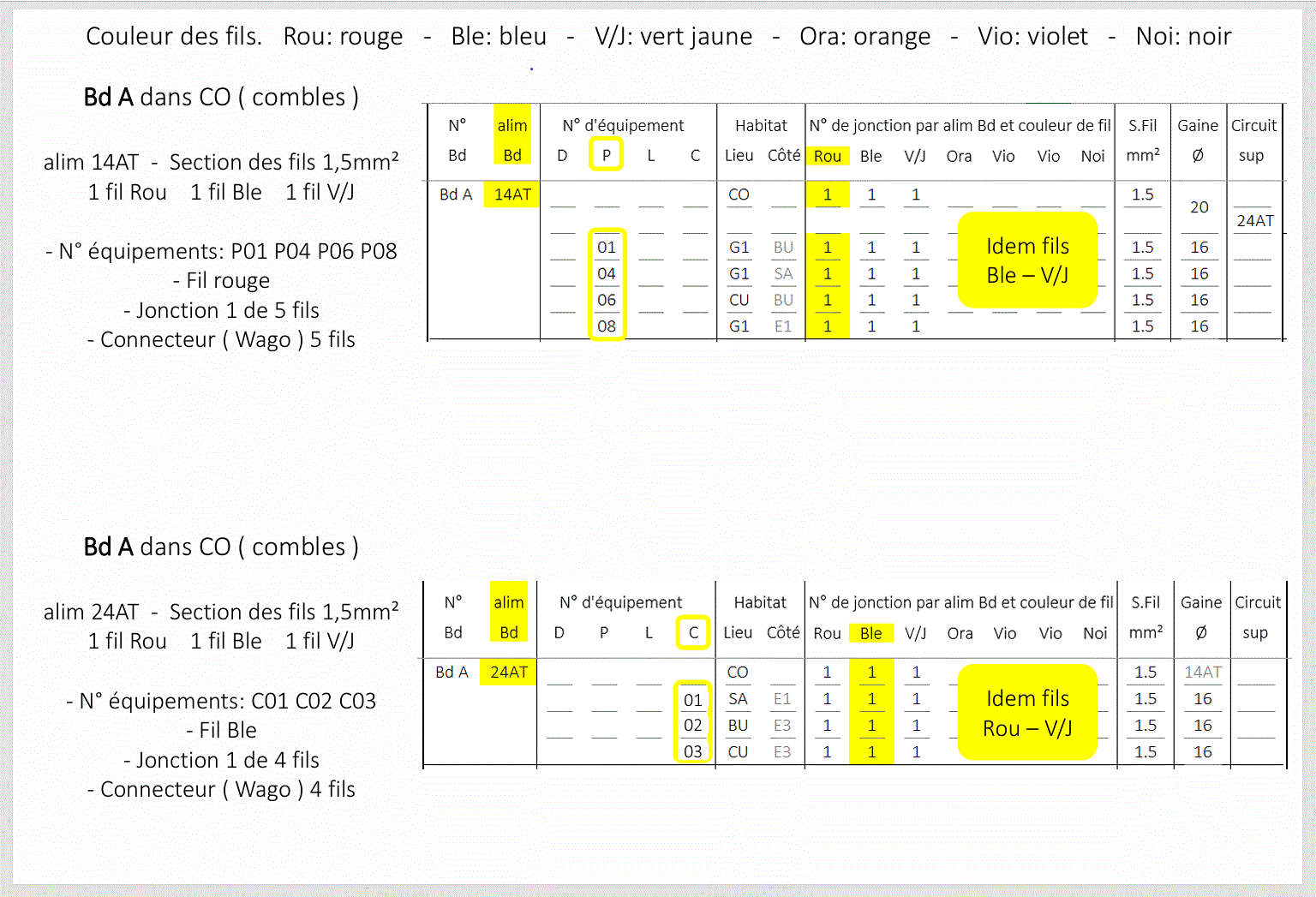

Connexions de l'alim Bd avec couleur de fil et numéro de jonction identique.
Couleur des fils:
rou ( rouge ) - ble ( bleu ) - V/J ( vert jaune ) - ora ( orange ) - vio ( violet ) - noi ( noir )
