L'équipement ( Éqpt ) des circuits est divisé en 3 catégories.

1/   D - circuit destiné

plaque de cuisson - lave vaisselle - 6 prises spéciales ( plan de travail cuisine )

lave linge -sèche linge - four - hotte - chaudière - convecteurs - volet et porte de garage élec etc.

C - commande ( Cde ) d'un circuit déstiné

Bouton de carillon - Thermostat - Bouton de volet élec etc



 2/   P - prise confort ( PC )

( prises d'utilisation multiple )

lampe de chevet - réveil - télévision - chargeur téléphone - aspirateur - sèche cheveux etc.



 3/   L - point lumineux ( PL )

Eclairages de l'habitation: boite DCL plafond ou applique - spot - réglette - projecteur - bandeau leds etc.

Équipements d'allumage

 S - simple allumage : 1 ou plusieurs PL commandé(s) avec 1 bouton d'allumage

  V - va et vient : 1 ou plusieurs PL commandé(s) avec 2 boutons d'allumage

B - bouton poussoir  : 1 ou plusieurs PL commandé(s) avec plus de 3 boutons d'allumage

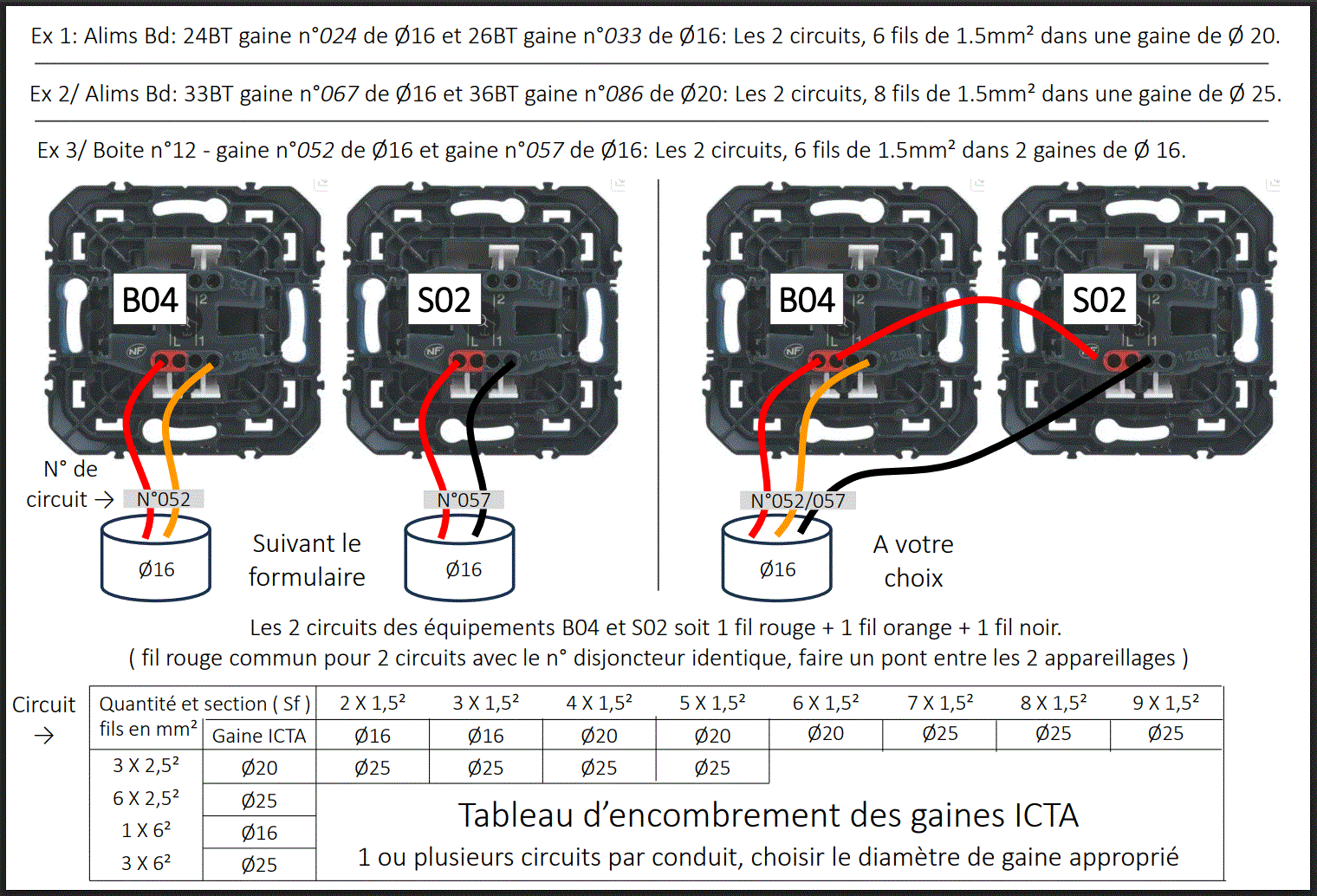

Quand la gaine est obligatoire:

Dans le béton ou le ciment, poser un câble directement dans le ciment est interdit.

Dans une saignée maçonnée : Un conduit de protection, comme une gaine ICTA,

est requis pour encastrer le circuit.

Pour des fils seuls : Des conducteurs non gainés (type H07)

doivent obligatoirement être placés dans un conduit.

Dans les cloisons sèches : La norme autorise un câble à double isolation (type R2V) sans gaine à

l'intérieur d'un vide de construction (comme une cloison en Placo).

Condition principale : Le câble doit pouvoir coulisser librement pour être remplacé en cas de besoin.



La mise à la terre d'une menuiserie en aluminium est obligatoire selon la norme NF C 15-100

uniquement dans les pièces d'eau (salle de bains, douche) ou à proximité d'une piscine ( 3 mètres ).

Dans les pièces sèches, elle n'est pas exigée par la norme générale, mais elle renforce la sécurité.

Protection avec 1 fil  vert jaune de 2.5mm², liaison au tableau électrique.
